AC Servo Drive
AS650 Series AC Servo Drive inser full servokontroll av AC-induktionsmotorer och permanentmagnet synkronmotorer, integrering av hastighetskontroll, positionskontroll och momentkontroll.
Skicka förfrågan
Produktbeskrivning
As650
AS650 Series AC Servo Drive inser full servokontroll av AC-induktionsmotorer och permanentmagnet synkronmotorer, integrering av hastighetskontroll, positionskontroll och momentkontroll.
AS650 Series AC Servo Drive har rika gränssnitt, enkel drift och standardapplikationer kan felsökas fritt, vilket ger stor bekvämlighet för mekaniska designingenjörer vid urval, design och felsökning. Bekväma gränssnitt med CNC -system och PLC -system för stora inhemska och utländska varumärken gör din mekaniska design mer flexibel och visar fullt ut din konkurrensfördel.
Som en högeffekt servodrivenhet är AS650 Series AC Servo Drive särskilt kostnadseffektiv i servo-servo-applikationer såsom spindelstyrning av CNC-maskinverktyg, smidningsutrustning, tryckutrustning, hydrauliska servosystem och trådritningsutrustning.

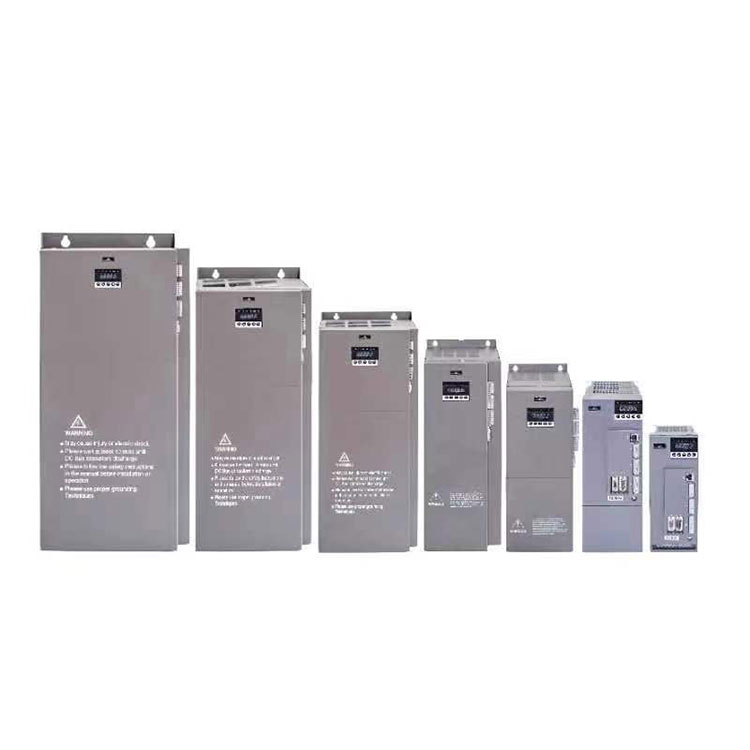

Servo Drive Dimensions
|
Power (KW) |
A (mm |
B (mm) |
H (mm) |
W (mm) |
D (mm) |
Monteringshåldiameter (mm) |
Anmärkning |
|
Installationsdimensioner |
Mått |
||||||
|
4.0-7.5 |
90 |
251 |
262 |
100 |
155.8 |
|
|
|
11-18.5 |
108/90 |
341 |
353 |
120 |
207 |
7 |
— |
|
22 |
110 |
386 |
398 |
147 |
263 |
7 |
— |
|
30-37 |
130 |
445 |
456 |
172 |
259 |
7 |
|
|
45-75 |
177 |
544 |
560 |
240.5 |
330 |
7/6 |
— |
|
90-110 |
195 |
615 |
638 |
270.5 |
370 |
10 |
|
|
132-160 |
220 |
715.5 |
738 |
349 |
413 |
10 |
|
Körvalstabell
|
serie |
modell |
Inmatningseffekt |
Batterikapacitet (KVA) |
Ingångsström (a) |
Utgångsström (a) |
Adaptiv motor (KW) |
Bromsenhet |
Anpassningsavstånd (Q/KW) |
Bromsmotståndskvantitet |
|
|
As650 |
2R2T3 |
3PH 380V 50/60Hz Spänningsområde 304 ~ 456V Spänningsobalanshastighet mindre än 3% frekvensobalanshastighet mindre än 3% |
4.8 |
|
6 |
2.2 |
inbyggt |
75/0,8 |
|
|
|
004T34 |
6 |
10.7 |
9 |
4 |
50/1.0 |
|
||||
|
5R5T3* |
8.6 |
15.5 |
13 |
5.5 |
50/1.5 |
|
||||
|
7R5T3* |
11.2 |
20.5 |
17 |
7.5 |
40/2 |
|
||||
|
011T3* |
17 |
26 |
25 |
11 |
32/2 |
|
||||
|
015T34 |
21 |
35 |
32 |
15 |
20/2.5 |
|
||||
|
018T3* |
24 |
38.5 |
37 |
18.5 |
32/2 |
|
||||
|
022T3 ' |
30 |
46.5 |
45 |
22 |
32/2 |
2 |
||||
|
030T3* |
40 |
62 |
60 |
30 |
20/2.5 |
|
||||
|
037T3* |
50 |
76 |
75 |
37 |
20/2.5 |
2 |
||||
|
045T3* |
60 |
92 |
90 |
45 |
16/2.5 |
|
||||
|
055T3* |
72 |
113 |
110 |
55 |
16/2.5 |
|
||||
|
075T3 ' |
100 |
157 |
150 |
75 |
16/2.5 |
|
||||
|
093T3* |
116 |
180 |
170 |
93 |
16/2.5 |
|
||||
|
110T3* |
160 |
214 |
210 |
110 |
16/2.5 |
|
||||
|
132T3* |
192 |
256 |
253 |
132 |
16/2.5 |
|
||||
|
160T3* |
231 |
307 |
304 |
160 |
ingen |
|
|
|||
|
*Obs: Förutom E inkluderar modellens suffix R och C. För kraft 185 kW och högre, vänligen kontakta tillverkaren |
||||||||||
Val av ledning
|
Materiallamn |
Specifikationer |
Anmärkning |
|
AS650 Series Servo 3M Single Encoder Feedback Cable |
CB650ME-A-3000-T/CB650ME-B-3000-T (med flygplugg) |
Single Encoder Drive Standard |
|
AS650 Series Servo 3M System Command Feedback Cable |
CB650MS-A-3000-T/CB650MS-B-3000-T (endast FORSYTTEC-system) |
|
|
AS650 Series Servo 3M Dual Encoder Feedback Cable |
CB650MD-A-3000-T/CB650MD-B-3000-T (med flygplugg) |
Dubbelkodare förare kommer standard |
|
AS650 Series Servo 3M System Command Feedback Cable |
CB650MS-A-3000-T/CB650MS-B-3000-T (endast för syntec-system) |
|
|
*Obs: Värdet i specifikationsmodellen indikerar längden, till exempel "CB650MD-A-3000-T", vilket innebär att kabellängden är 3 meter. Kablar i andra längder är valfria. Om 5 meter krävs är modellnumret "CB650MD-A-5000-T", och andra längder är lika. De vanliga längderna är 5 meter, 8 meter och 10 meter. |
||
Våra fördelar
Utmärkt kontrollprestanda:
Kan perfekt realisera VF-kontroll, öppen slingvektorstyrning och servokontroll med full stängning av AC-induktionsmotorer och synkronmotorer för permanentmagnet
Ultra-låg hastighet stabil drift och hög vridmomentutgång
Bra dynamisk svarsprestanda
När du kör utan belastning når drivströmmen det minsta och maximerar energibesparande enhet
Positionskontroll och vridmomentkontroll har högre precision
Optimerad aktuell algoritm och hårdvarukonfiguration gör förarens överbelastningskapacitet starkare
Rika gränssnittsfunktioner
7 Ingång/2 utgångsbrytare Input/Output Interface, 2 Reläutgångsportar
3 Analoga ingångar, 1 analog utgångsgränssnitt
2 Kodaringångsgränssnitt, 1 kodarutgångsgränssnitt
1 höghastighetspulsingångsgränssnitt
1 Grupp av multifunktionsdifferentialpulsinmatningsgränssnitt
Standard RS232 kommunikationsgränssnitt
MechatRolink-Lll Ethercat höghastighets Ethernet-bussgränssnitt
Rika och kraftfulla kontrollfunktioner
Helt stängd slingvektordrivning kan perfekt förverkliga exakt:
Hastighetskontroll
Momentkontroll
Position (vinkel) kontroll
Master-Slave Drive, Electronic Gear Function
Enaxelpositionering och andra funktioner
Extern trycksensor kan appliceras på hydrauliskt servokontrollsystem
Utmärkt kontrollprestanda
Skjuvkontroll med fast längd
Crimp -spänningskontroll
