Kärnprovtagning utanför glidstyrningen

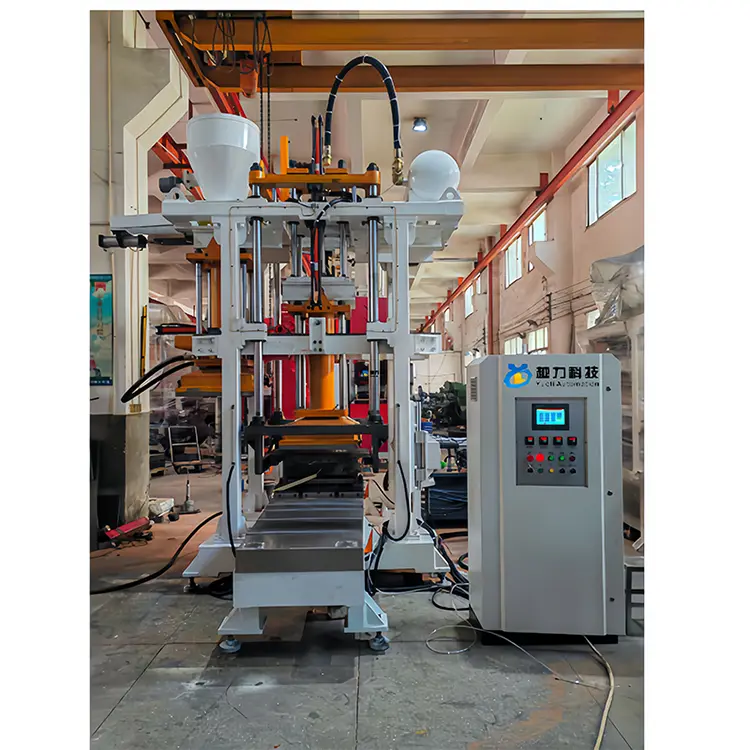

High-end hela automatisk Cold Core Box Core Shooting Machine. Horisontell mögelparti

◆ Introduktion av utrustning:

[Hela automatisk Cold Core Box Core Shooting Machine. Horisontell mögelparti]

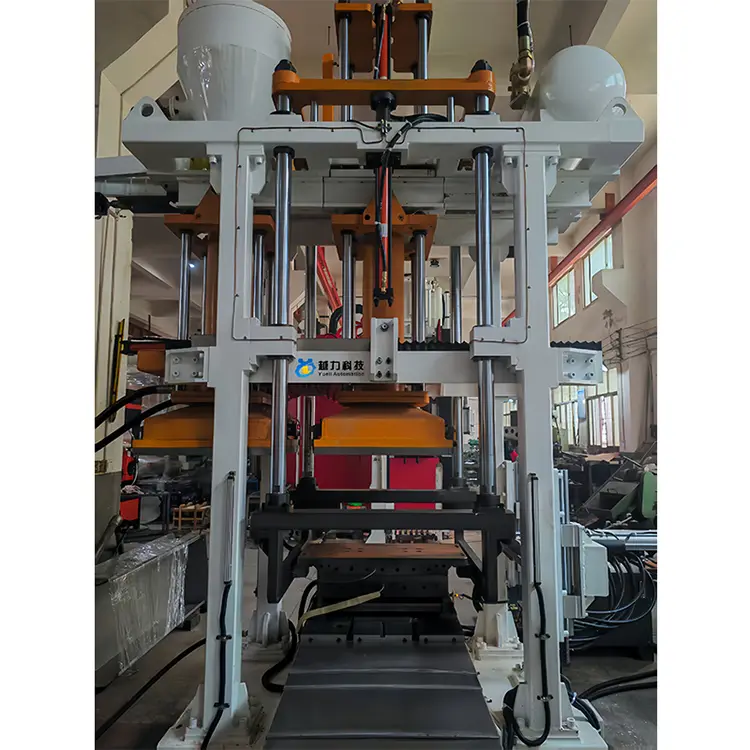

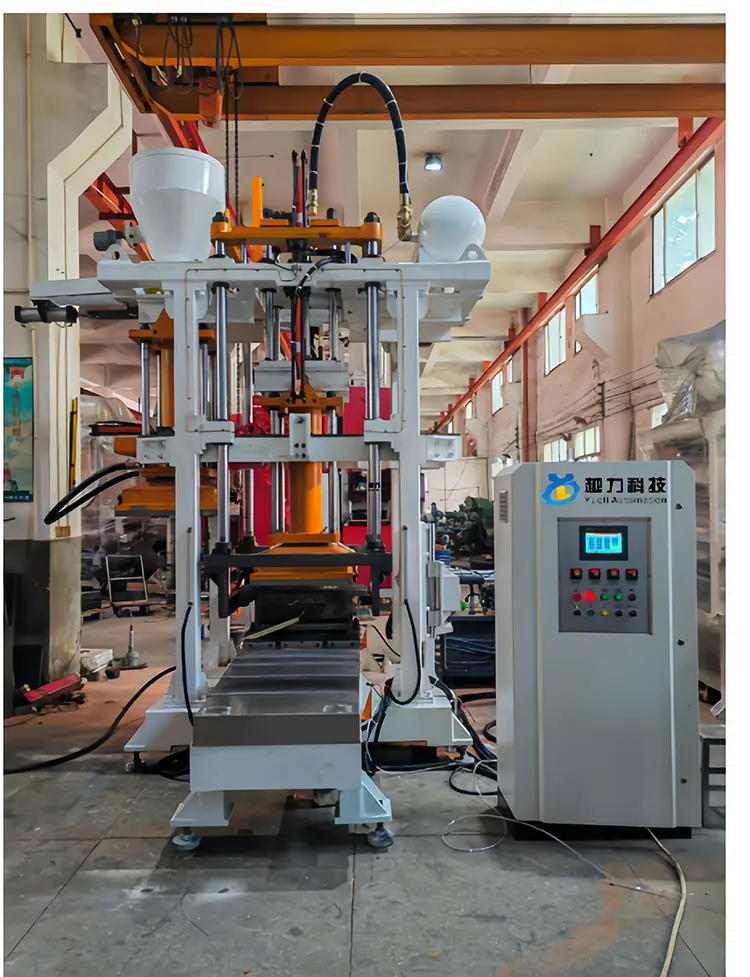

YL1080H-40A Hela automatiska kallkärnan Core Shooting Machine [Utmärkt vertikal sandskytte. "Horisontell avsked av mögel.

Programmerbart PLC -programkontrollsystem. Servo Precision Hydraulic System. Kärna borttagning från utsidan av den linjära guiden skjutmaskin. Hissinduktionssandtillägg

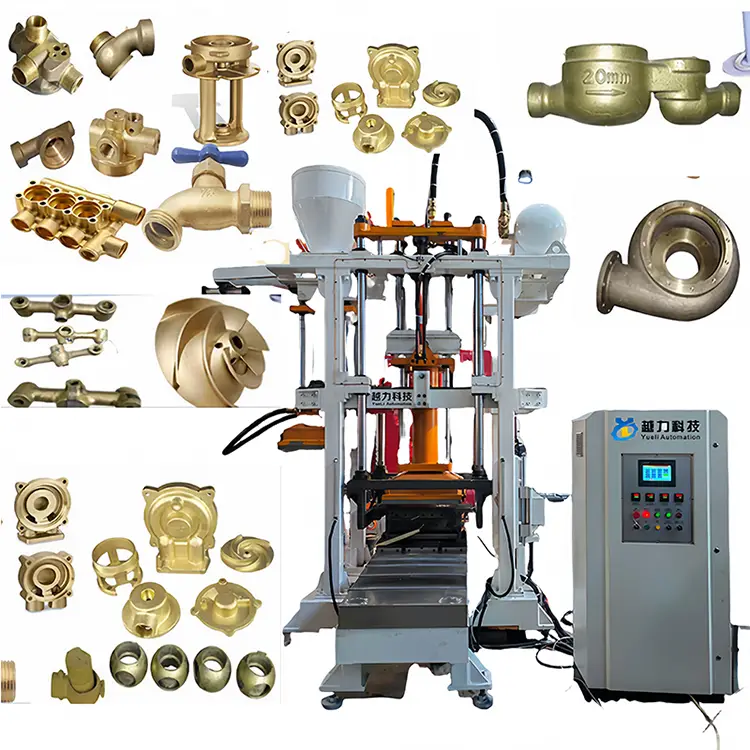

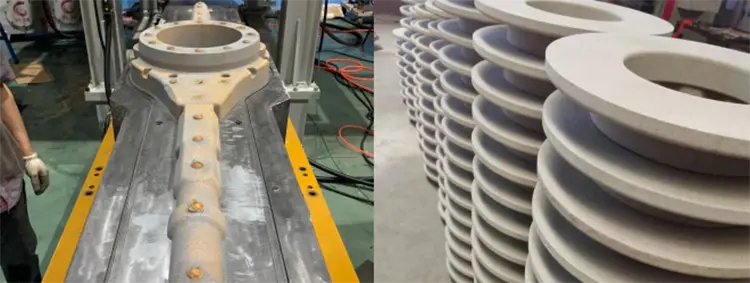

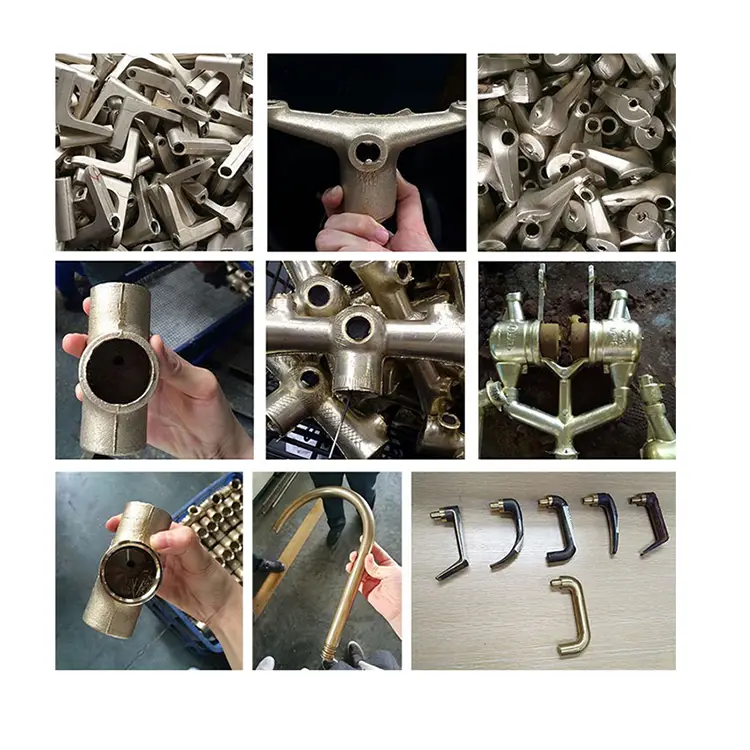

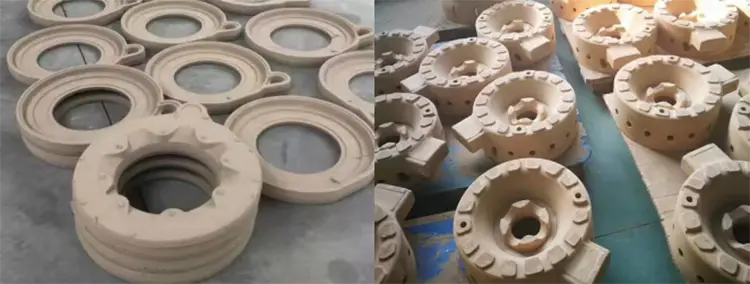

Den helautomatiska kalla kärnkärnan fotograferingsmaskin (horisontell mögelparti) har också utmärkt vertikal sandskytte. Horisontell avsked av formen. Den nedre formens precisionslinjära guide tas bort för kärntagning. Den intelligenta avkänningssandtilläggsmaskinen, hela automatisk/manuell drift kall kärnbox kärnframställning, arbetar med principen om att injicera den blandade råa sand i kärnboxen, blåsa gas och sedan snabbt härda, och därmed uppnå en snäv och slät yta. Sandkärnkärna med hög kvalitet med exakta dimensioner används allmänt i industrier såsom ventilens brandskydd, gjutjärnsgjutning av mögel och precision av nya energialuminiumlegeringar.

◆ Huvudutrustningsspecifikationer och modeller

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Huvudutrustningsfunktioner [YL1080H-40A Kallkärnan. "Kärnprovtagning utanför glidstyrningen.

1. Utmärkt vertikal sandblästring. Horisontell avsked av formar. Tyska Siemens kontrollsystem

2. Inovance Servo Precision Hydraulic System, Taiwan Airtac Precision Pneumatic System

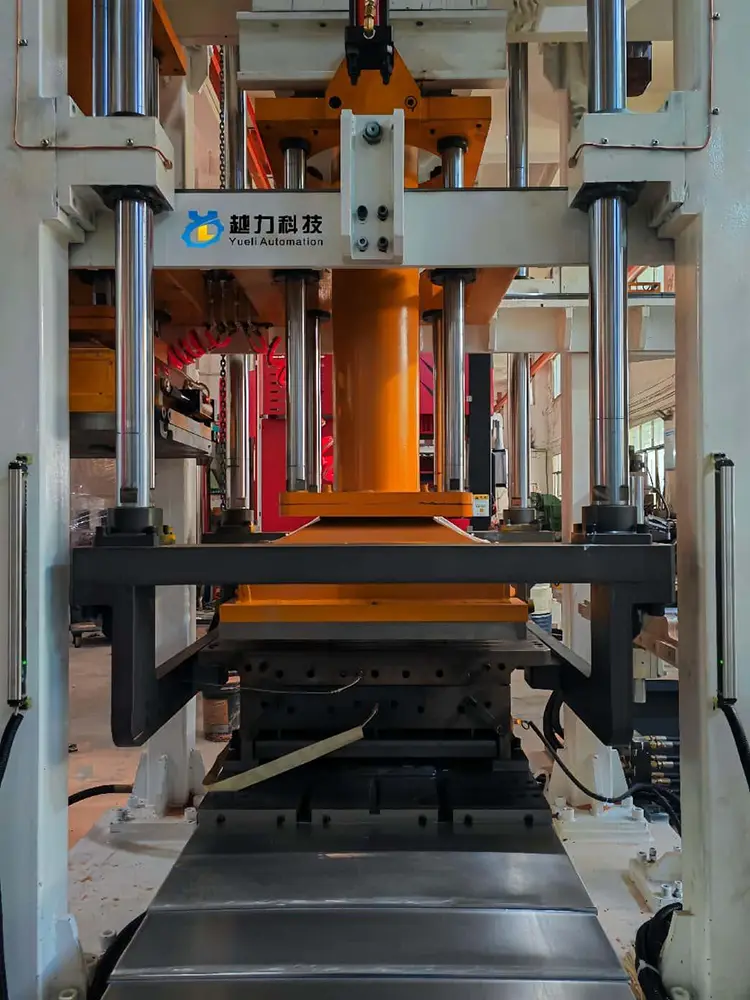

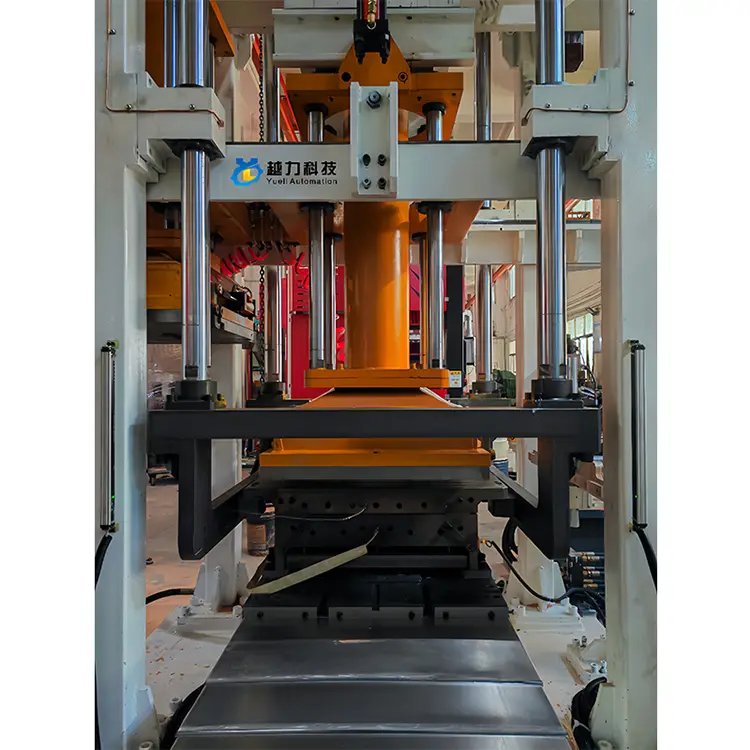

3. Kärnan är hämtad från utsidan av den nedre delen av Precision Linear Guide Sliding Machine, och den intelligenta avkänningsmaskinen används

4. High-end miljövänlig gjutmaskin, med en integrerad design av rök och damm för den övergripande utrustningspanelen

◆ Huvudutrustning Tekniska parametrar [YL1080H-40A Cold Core] "Kärnprovtagning utanför skidstyrningen.

◆ Utrustningens arbetsförfarande [YL1080H-40A Kallkärna. "Kärnprovtagning utanför glidstyrningen.

Lägre mögelpost → Mögelstängning [nedåt tryck] → Kombinationsmodulinmatning [Kärna-pulling-modulen] → Sandinjektion Huvudinmatning → Sandinjektion Huvud Nedåttryck → Sandinjektion → Sandinjektion Huvudavgas → Sandinjektion Huvud Rise → Sandinjektion Huvud Retraction (Återställ)/Luftinjektion Huvudinmatning → Sandinjektionshuvudbelastning/Mögelinjektion

Sandskrapning (rengöringssand) → nedåttryck av luftinjektionshuvudet → Luftinjektion → stelning av sandkärnan → Tillträde av den kombinerade modulen (kärnborttagning och återställning) → Övre mögel (Sandform kvar i mögel) → Första mögelöppning 20-50 mm (sandkärna avlägsnad) → Second mögelöppning/luftinjektionshuvudet → Nedre nedre mögel (rester av mögel) Kärna (Sand Core Demolding) → Kärna borttagning utanför maskinen → ⒆ Säker kärnborttagningstid → ⒇ Lägre mögel återställning av den övre kärnan

◆ Utrustningskonfiguration [YL1080H-40A Kallkärna. "Kärnprovtagning utanför glidstyrningen.

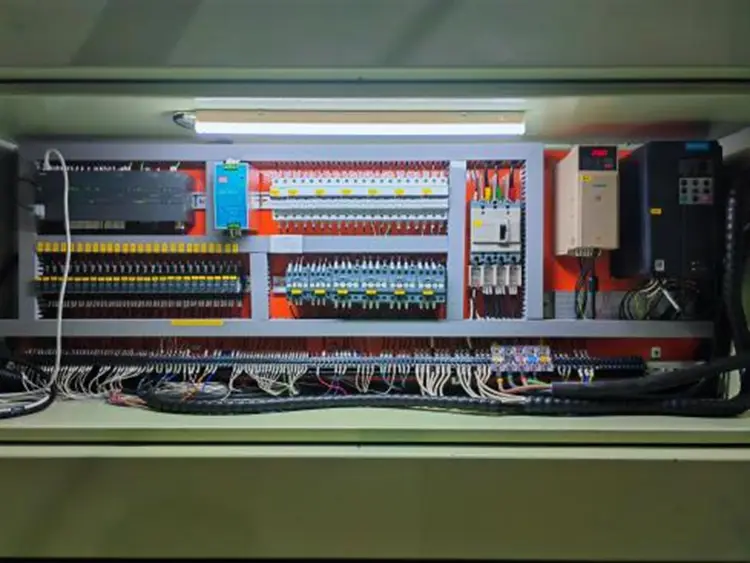

1. Elektriskt styrsystem: avancerad drift Elektrisk kontrollsystem från Siemens i Tyskland (pekskärm och programdelningstyp)

Siemens Series High-End Switch-knappar [Startknapp, Rotary Växelbrytare]

2. Hydrauliskt system: Huichuan Servo Precision Stepless Speed ​​Change Hydraulic System, Taiwan Brand Hydraulic Components

3. Pneumatiskt system: Taiwan Airtac Precision Pneumatic System [Cylinders. Elektromagnetisk ventil. Luftkällprocessor

4. Atomisationssystem: Ren importerad japansk SMC -precisionsbehandlingssystem. SMC -kärnpneumatiska komponenter

5. Elektriska apparater med låg spänning: Snyder lågspänningselektriska apparater. Omron närhetsomkopplare. Taiwan Mingwei Power Switch

5. Säkerhetskontroll: De rörliga delarna av öppnings- och stängningsformen är utrustade med induktiva säkerhetsljusgardiner

6. Smörjsystem: De viktigaste rörliga delarna av öppnings- och stängningsformen är utrustade med ett automatiskt oljeinjektionssmörjningssystem

7. Tryckskärm: Utrustningens handlingstryck och sandskjuttrycket visas oberoende

8. Utrustning Utseende: Pulverbeläggning och bakningslack. Avancerad färgytbehandling

◇ Andra detaljerade konfigurationer:

[1] PLC -pekskärm: Siemens, Tyskland

[2] Programcenterprocessor: Siemens, Tyskland

[3] Push-Button Switch: Siemens, Tyskland

[4] AC Contactor: Schneider

[5] Relä: Schneider

[6] närhetsomkopplaren omron

[7] Växla strömförsörjning: Mingwei, Taiwan

◆ Huvudfunktioner och fördelar med utrustningen [YL1080H-40A Kallkärnan. "Kärnprovtagning utanför glidstyrningen.

◇ Precision och stabilitet: Den övergripande strukturen för YL1080H-40A Cold Core Core Shooting Machine antar en högstandard mekanisk strukturdesignprincip för precision och stabilitet, med utmärkta och strikta tillverkningsprocesser. Den använder hög precision precisionsbehandlingsutrustning, och strukturen för de rörliga delarna är mycket exakt. Hela maskinstrukturen är stabil och hållbar under lång tid.

◇ Utmärkt sandblästring: YL1080H-40A Cold Core Sandblasting Machine har en utmärkt vertikal sandblästringsmetod som förlitar sig på tryckhållning av utrustningen

Principen om sand och den naturliga gravitationseffekten av hartsand; Formen är utrustad med en snabb och slät avgasmetod på tre sidor samtidigt. Kärntillverkningsprocessen kan fylla mögelhålan på kortast. Sandkärnan är snäv, full och smidig och kärnutbytet är högt.

◇ Intelligent och effektiv: YL1080H-40A Cold Core Core Shooting Machine har en hög grad av automatisering. Den är utrustad med exakta linjära guider för att ta bort kärnor från den nedre formen, vilket gör kärnborttagningen enkel och mycket automatiserad. Det gör det möjligt för en person att använda flera maskiner och säkerställa stabilitet, jämnhet, effektivitet och säkerhet.

Hög avkastningshastighet: YL1080H-40A Kallkärnans fotograferingsmaskin har en utmärkt vertikal sandskytte-metod, avancerad precisionsmekanisk struktur, hög tätningsprestanda, stark sandskytte, snäva och släta sandkärnor, exakta dimensioner och högkvalitativa sandkärnor med hög avkastningshastighet. Det kan effektivt kontrollera bearbetningsbidraget för gjutningar.

◇ High-End miljöskydd: YL1080H-40A Cold Core Core Injection Molding Machine antar de höga miljöskyddsstandarderna för gjutmaskiner. Under utrustningsdesignprocessen beaktades de höga miljöskyddskraven för rök och damm under produktionsprocessen omfattande och noggrant. Rök och damm var enhetligt integrerade för behandling, och den designade rammaskinen för hög miljöskydd förbättrade effektivt miljön i gjutningsverkstaden.

◇ Utsökta och hållbara: Designprocessen för YL1080H-40A Cold Core Core Shooting Machine har helt tagit hänsyn till utrustningens livslängd. Olika komponenter tillverkas med höga standarder och rimliga material baserat på olika användarkrav. Värmebehandlingskraven och utseendet är väl hanterade, vilket säkerställer att utrustningen kan behålla sin precision under lång tid, förbli stabil och smidig och har utsökta detaljer.

◇ Tillämpliga material: Skott torr sand [torr fenolhartssand]

◆ Utrustningens drift och användning:

(1) Kontrollera om luftintagröret och strömförsörjningen (trefas 380V, 50Hz) har anslutits korrekt.

(2) Ta bort dammet på utrustningen efter installationen. Verktyg och andra diverse.

⑶ Huruvida utrustningen är i det första positionen när formen öppnas för att säkerställa operatörernas säkerhet.

⑷ Installera formen (kärnrutan) på maskinen; Under alla omständigheter, innan du öppnar luftventilen (levererar luft till utrustningen), bör installationsstången skjutas in i utrymmet mellan maskinens arbetsbord och sandinjektionshuvudet för att undvika skador och säkerställa personalsäkerhet.

⑸ Stäng huvudströmbrytaren och alla styrkretsomkopplare och kontrollera belysningslamporna. Kontrollera om kraftsignallampan på kontrollpanelen är normal.

(6) Öppna huvudintagsventilen och kontrollera om lufttrycket i luftröret ligger inom det normala intervallet 6 till 7 kPa.

Byt maskinens driftsläge till manuellt läge och felsöker manuellt om varje rörlig del av maskinen fungerar smidigt och normalt.

Oavsett om mögelöppningen och stängningsåtgärderna är smidiga eller inte, ställ in en rimlig mögelöppning och stängningstid enligt formens egenskaper

② Kontrollera om framsteg och reträttåtgärder för den kombinerade modulen är smidiga. Ställ in rimliga framsteg och reträtttider baserat på modulens resa

③ Huruvida framstegen och reträttåtgärderna i sandskyttehuvudet är släta eller inte, ställ in ett rimligt framsteg och reträtttid enligt Sand Shooting Heads stroke

④ Huruvida sandblåsningsoperationen är normal eller inte, ställ in en rimlig sandblästningstid enligt formens egenskaper för sandblästringsarbetet

⑤ Huruvida avgaserna från sandinjektionshuvudet fungerar korrekt är i allmänhet inställt på 8 till 10 sekunder för sandlådans avgastid

⑥ Huruvida framstegen och reträttåtgärderna i den nedre formen är släta eller inte, ställ in ett rimligt framsteg och reträtttid enligt den nedre formen av den nedre formen

⑦ Kontrollera om ejektorns åtgärd är normal och kärnan fungerar korrekt. Ställ in en rimlig kärnutmatningstid enligt formens egenskaper

⑧ Växla driftsläget till enstaka drift, och maskinen cykla automatiskt och körs flera gånger utan last. Kontrollera om alla maskinens åtgärder är koordinerade, ordnade, stabila och släta.

◆ Försiktighetsåtgärder under driftsprocessen:

Innan testkörningen är det nödvändigt att ta bort dammet på maskinen och rensa bort verktyg eller annat skräp kvar på det för att förhindra fel under drift.

Innan du startar operationen är det nödvändigt att noggrant kontrollera bultens tillstånd i alla delar av maskinen och se till att de dras åt.

⑶ Innan du startar operationen, kontrollera om alla rörliga delar är i den ursprungliga normala positionen.

⑷ Vid maskinfel bör det stoppas omedelbart, stoppknappen trycks, ström- och gasförsörjningen avskäras och underhåll utförs. ⑸ Det är nödvändigt att ofta kontrollera om de elektriska kretsfogarna är lösa och om maskinkomponenterna är skadade.

(6) Icke-professionella får inte öppna det elektriska kontrollskåpet när som helst eller placera några diverse föremål inuti.

Man måste genomgå utbildning och känna till maskinens struktur, arbetsprincip och driftsregler innan man får använda den. Ingen annan får använda maskinen när som helst.

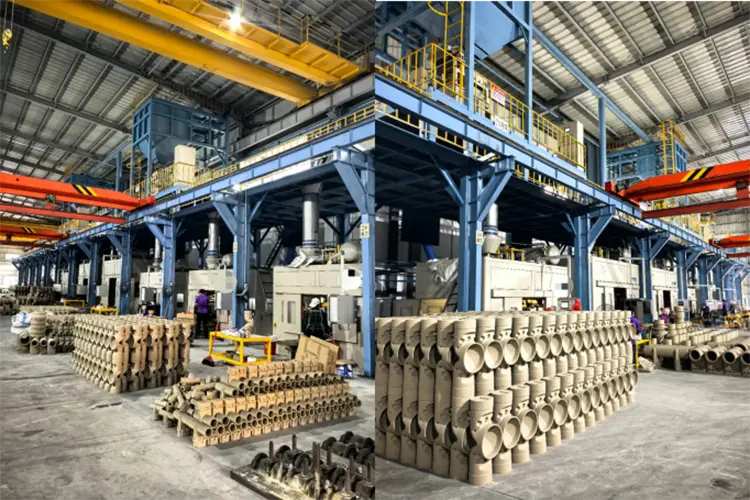

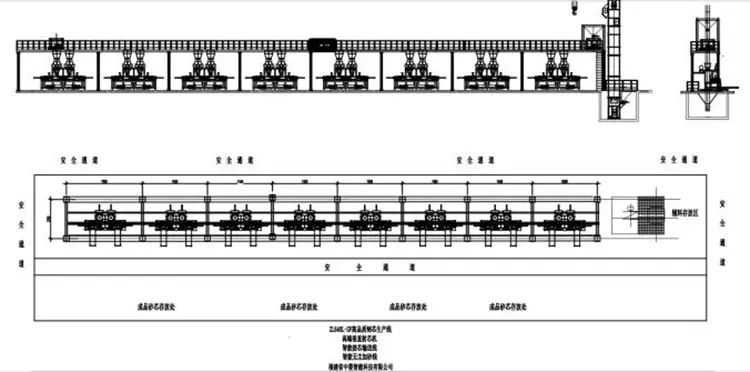

◆ Högkvalitativ hela automatisk vertikal kärnskytte Maskinproduktionslinje:

Fallfunktioner:

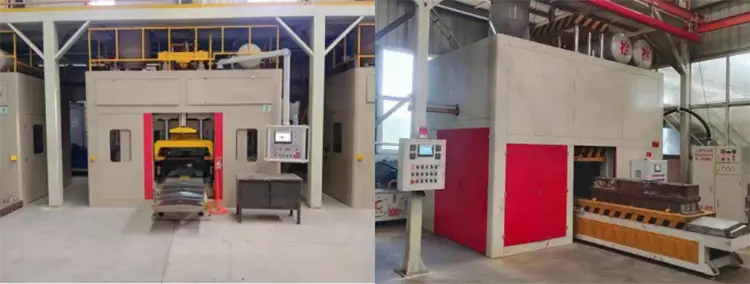

① Högkvalitativ, högintelligens och castingmaskin med hög miljöskydd. Hela panelen integrerar rök- och dammborttagningsfunktioner.

② Intelligent kontinuerlig kärnanslutning för transportband. Utrustningen har en hög grad av automatisering. Spara arbete

③ Hiss + Precision Track Intelligent Sensing Sand -tillägg. Verkstaden är effektiv, bekväm och ren

④ Det övergripande miljöskyddssystemet i kärnverkstaden. Högeffektiv rökning och dammborttagning. Verkstadsmiljöskyddsstandarder

⑤ Kärnanskapande datalagring och utgång. Förstå digitaliseringen av chiptillverkning. Informationsbaserad ledning.
