Flat Bed Tool Setting Machine

Serienummer

Namn

Parametrar

Andra förklaringar

1

Kontrollsystem

Huaxsystem

2

Huvudaxel

Rotationshastigheten är 0-300 per minut och diametern på huvudaxeln genom hålanslutningsröret är φ48

3

Blyskruv

X-axel tonhöjd: 6mm

X-axelns maximala slag är 600 mm i diameter

Z-axel tonhöjd: 8mm

Den maximala slaget för z-axeln är 350 mm

Starta blyskruven

4

Spindelmotor

4kw servo spindel

5

Servomotorer och förare

En uppsättning x-axel servomotor och en uppsättning z-axel servomotor

Den maximala positionshastigheten för x-axeln och z-axeln är 18-24 m/min

Huaxsystem

Fabriksstandarden maximal rörelse är i z -riktningen: 14m/min

X Riktning: 12m/min

6

Klämmetod

Rotationscylinder

Spring Chuck (skräddarsydd)

7

Ledskena

Taiwan Shenghe

Roller

8

Sängrotation

Φ360mm

9

Arbetsbänk längd

400 mm

10

Arbetsbänkens rotationsdiameter

Φ80

11

Upprepningspositionering

0,005 mm

12

Knivstödsform

Roddkniv

13

Maskinverktygsspecifikation (MM)

1650 i längd *1200 i bredd *1600 i höjd

14

Maskinverktygsvikt (kg)

1000 kg

15

Sängstruktur

Gjuten sängram

16

Skyddsark

Fullt skydd

17

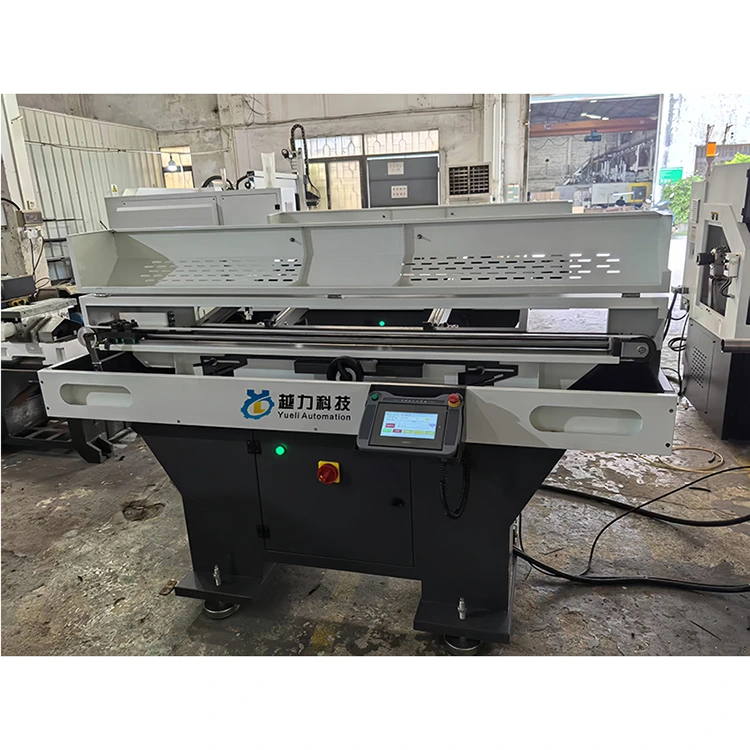

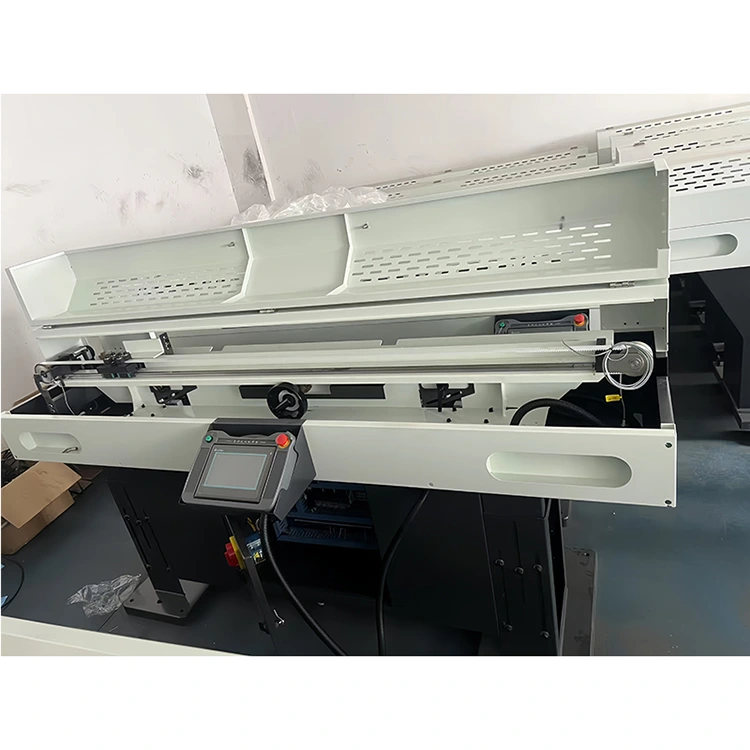

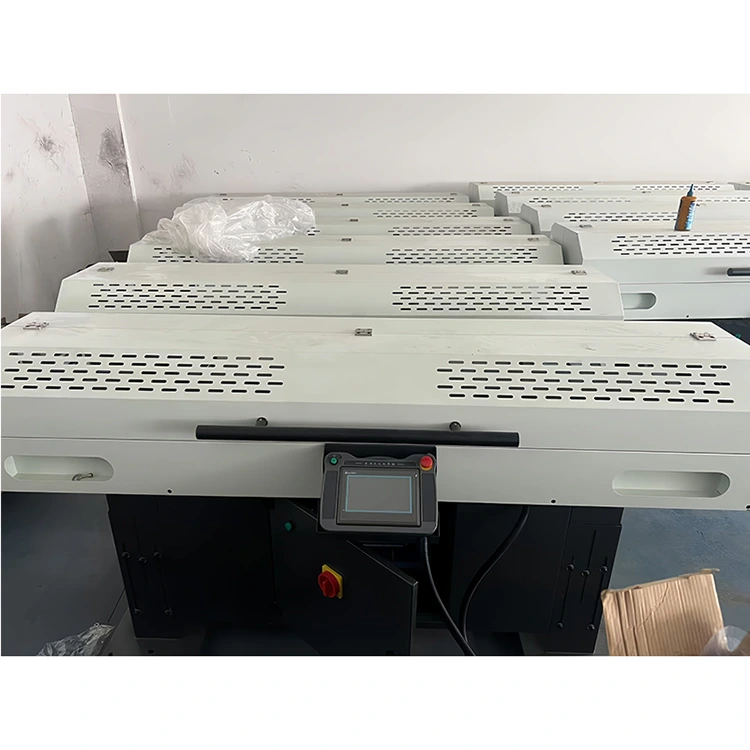

Matningsmaskin

Materiallängden är 1500 mm och ytterdiametern är φ15-0,40mm

De externa dimensionerna är 2100*600*1300mm

Processmaterial såsom φ20/ φ24/ hexagonal diagonal 27/ hexagonal diagonal 35, etc.

18

Kombinerade dimensioner av maskinverktyg

3800*1200mm

Serienummer

Namn

Kvantitet

Andra förklaringar

1

Verktyg

Två uppsättningar

2

Systeminstruktionsmanual

Två böcker

Produktnamn

Typnummer

Kvantitet

Enhetspris: (Yuan) per enhet

Belopp (yuan)

Anmärkningar

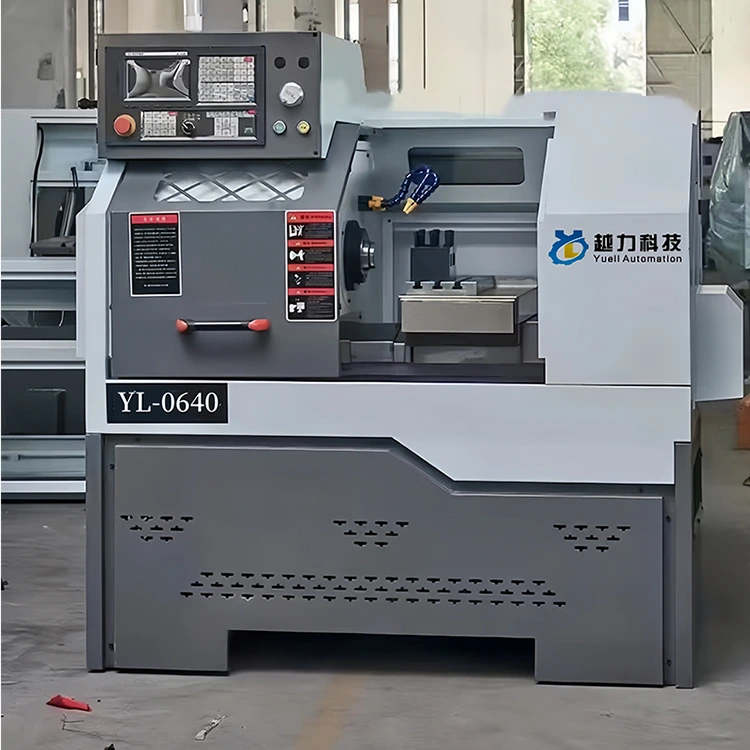

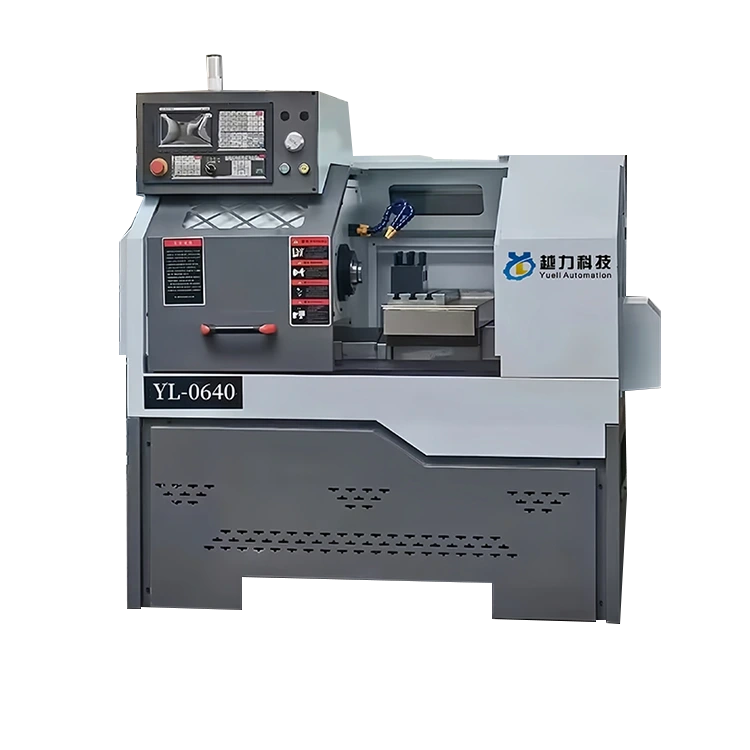

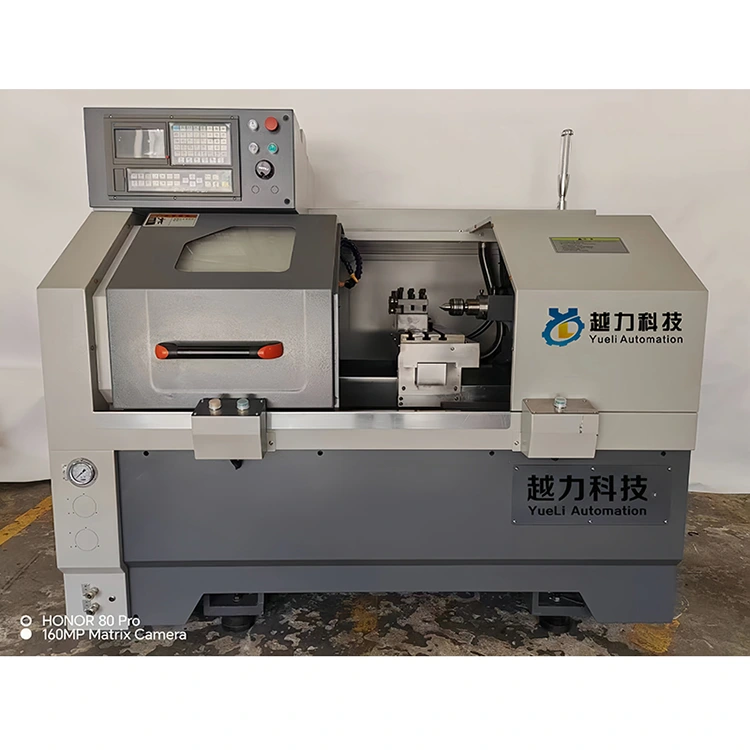

Cnc svarv

CK-0640

1

43000.00

48000.00

Inklusive skatter

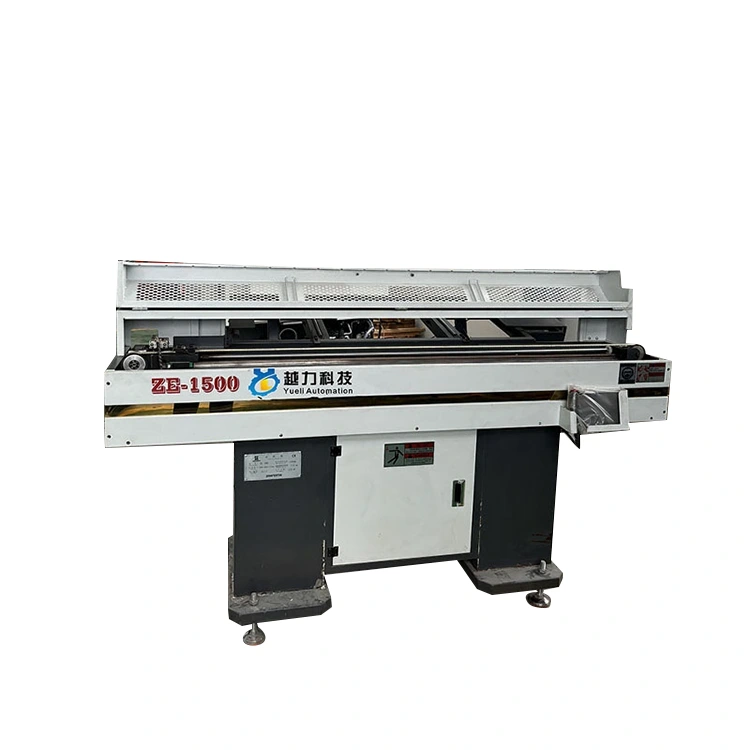

Matningsmaskin

1

18000.00

21000.00

Totalt pris och skatt (i stora bokstäver): ￥: 69000,00 元
