Höghastighetsgravyr och fräsmaskinserie
  • Höghastighetsgravyr och fräsmaskinserieHöghastighetsgravyr och fräsmaskinserie

Höghastighetsgravyr och fräsmaskinserie

Lågpriskvalitet Höghastighetsgravyr- och fräsmaskinserie finns i lager. YueLi är tillverkare och leverantör av höghastighetsgraverings- och fräsmaskiner i Kina.

Skicka förfrågan

Produktbeskrivning

Höghastighetsgraverings- och fräsmaskinserie

YueLi är tillverkare och leverantör av höghastighetsgraverings- och fräsmaskiner i Kina.

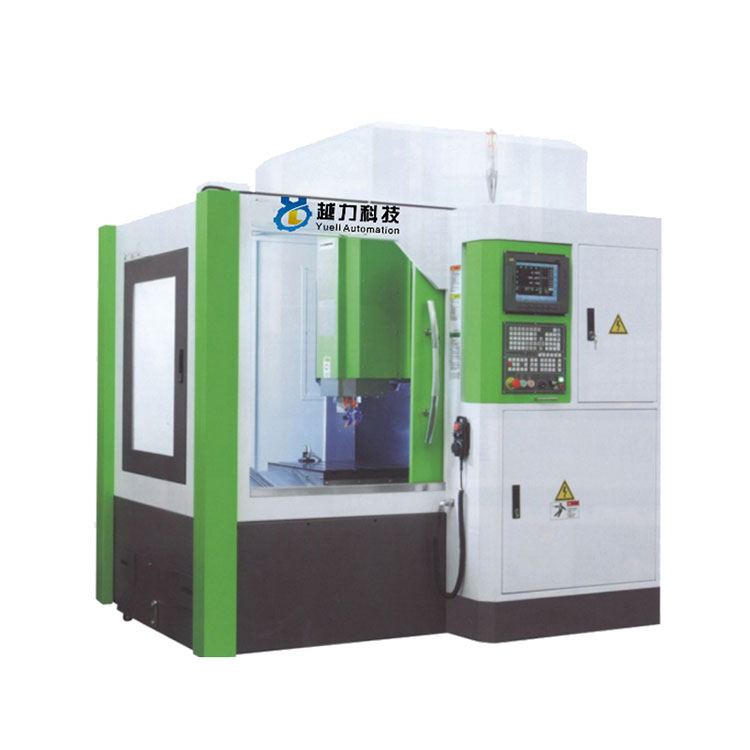

Höghastighetsgravyr och fräsmaskin serie spindelhastighet 24000 RPM


Maskinen har en portalstruktur och är gjord av "Meehanna" högkvalitativt gjutjärn. Den invändiga kölen är förstärkt. Allt gjutjärn har glödgats och har hög stabilitet och ingen deformation. Sammantaget är den tyngre än liknande modeller. Det förseglade yttre locket och den dubbelsidiga dörrtätningen underlättar produktbearbetningen. Ett speciellt höghastighetsstyrsystem för gravering och fräsmaskin utvecklat med japansk och taiwanesisk teknologi. Huvudkomponenterna importeras från Japan, Schweiz, Tyskland och Taiwan, såsom: servomotorer, linjära skenor, kopplingar och skruvstångsenheter. Stärk egenskaperna med hög precision och hög effektivitet. Den kan exakt bearbeta olika material: stål, koppar, aluminium, grafit, organiskt glas, etc. Spindeln kan kyla sig själv under höghastighetsdrift för att säkerställa att värme inte skadar spindelns egenskaper. Precisionskulskruvar och linjära styrningar och kopplingarna är noggrant uppmätta för att säkerställa stabilitet under bearbetning och noll spelrum i returverkan. Denna modell kan utrustas med verktygsmagasin när som helst enligt kundens behov för att förbättra produktionseffektiviteten.


Mekaniska parametrar:


Modell

Enhet

MK-540E

MK-650E

MK-760E

MK-870E

stroke

vänster och höger (X)

mm

500

600

700

800

före och efter (Y)

mm

400

500

600

700

upp och ner (Z)

mm

230

280

320

350

Arbetsbänk område

mm

500 x 450

500x600

600x800

900x700

Maximal belastning av arbetsbänk

kg

300

300

500

500

Avstånd från arbetsbord till spindeländyta

mm

80-290

80-310

150-470

140-490

Spindelhastighet

rpm

2000-24000

2000-24000

2000-24000

2000-24000

Spindelhylsa/spindelkona


ER25

ER25

ER25

BT30

Spindelkylning


Oljekylare

Oljekylare

Oljekylare

Oljekylare

X/Y/Z-axel servomotor

kw

0,85-2,0

0,85-2,0

0,85-2,0

0,85-2,0

Spindelmotor

kw

4.5

5.5

5.5

5.5/OPT7.5

snabb matning

m/min

15

15

15

15

skärande foder

m/min

8

8

8

8

CNC-systemupplösning

mm

0.001

0.001

0.001

0.001

Repeterbarhet

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

positioneringsnoggrannhet

mm

±0,005

±0,005

±0,005

±0,005

Verktygssättare


Standard

Standard

Standard

Standard

Smörjsystem


Helautomatiskt smörjsystem

Helautomatiskt smörjsystem

Helautomatiskt smörjsystem

Helautomatiskt smörjsystem

Mekanisk vikt (ca.)

KG

2500

3500

3800

4000

Övergripande mått (längd x bredd x höjd)

mm

1860x1800x2200

2020x1900x2300

2300x2100x2400

2300x2300x2400



5G produktdisplay:



Hantverkstillverkning:



1. Gjutjärn återupphettas vid hög temperatur och åldras i mer än sex månader

2. Noggrann monteringsprocess (skenmontering, blyskruvmontering, lagermontering, etc.)



3. Utmärkt skrapteknik (skrapning av motorsäten, skrapning av spindeländytan, skrapning av pelarmonteringsytor)



4. Vetenskaplig produktion, spårbarhet av hela processen för kvalitetskontrollsystemet



Kvalitetssäkring


1. När stigningsfelet upptäcks kan linjärstyrningens rakhet i xx- och yy-riktningar detekteras samtidigt för att säkerställa maskindelarnas bearbetnings- och monteringsnoggrannhet. Den formella positioneringsnoggrannheten och den upprepade positioneringsnoggrannheten för verktygsmaskinen mäts

2. Vertikaliteten hos huvudaxeln och arbetsplanets noggrannhet för hela maskinen måste garanteras inom 0,01 mm

3. Vertikaliteten mellan Z-axelns styrskena och arbete måste garanteras inom 0,01 mm.

4. Maskinen upptäcker vertikaliteten hos xy-axelns styrskena, och noggrannheten måste vara inom 0,005 mm.



Ansökningsfält


Lämplig för små och medelstora lådklasser, plåtklasser, plåtklasser, ventilklasser, skalklasser, formar och andra komplexa delar av en mängd olika små och medelstora batchbearbetningar, ofta används i precisionsdelar, precisionsform, 5G-produkter , hårdvara, bildelar, medicinsk utrustning industri.




Yueli Technology är ett teknikföretag som integrerar FoU, försäljning och produktion, Efter år av hårt arbete och utveckling inkluderar produkterna 5G-terminalbearbetningscenter, borr- och gängmaskiner, graverings- och fräsmaskiner med fem huvuden, 3D-profileringsmaskiner med fem länkar, femaxliga graverings- och fräsmaskiner för smycken inlagda sten, skalmaskiner, portalbearbetningscenter, höghastighetsgravering och fräsning, formningsmaskin, lågtrycksgjutmaskin, gravitationspressgjutningsmaskin, elektrisk ugn, (automatisk) kärnskjutare, sand mixer, (CNC) borr- och gängmaskin, bearbetningscenter, gravyrmaskin, automatisk polermaskin, skalmaskin, slipmaskin, etc. produktserie.
