Roterande treaxlig femstationsborrkompositmaskin

Du är välkommen att komma till vår fabrik för att köpa den senaste säljande, låga priset och högkvalitativa roterande treaxliga femstationsborrningskompositmaskinen, YueLi ser fram emot att samarbeta med dig.

Skicka förfrågan

Produktbeskrivning

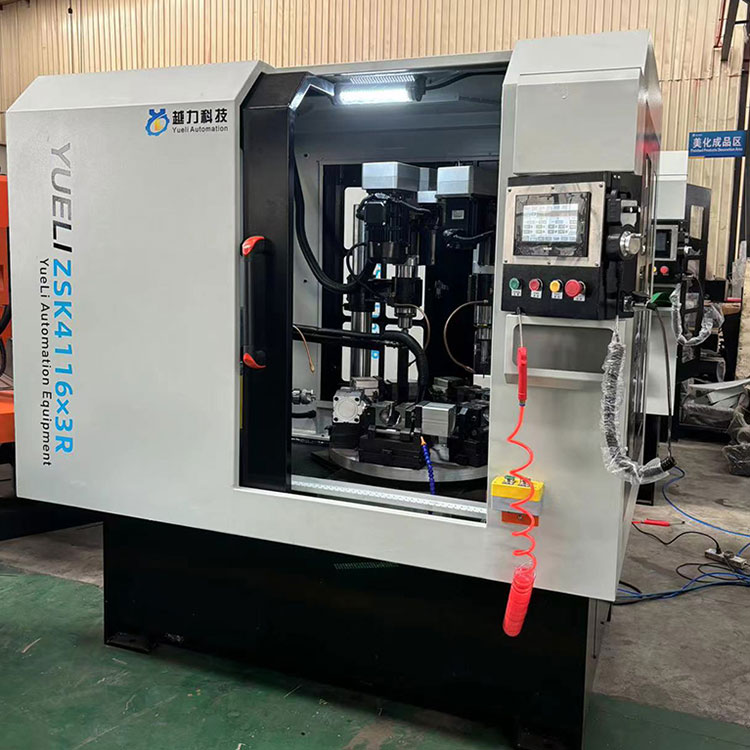

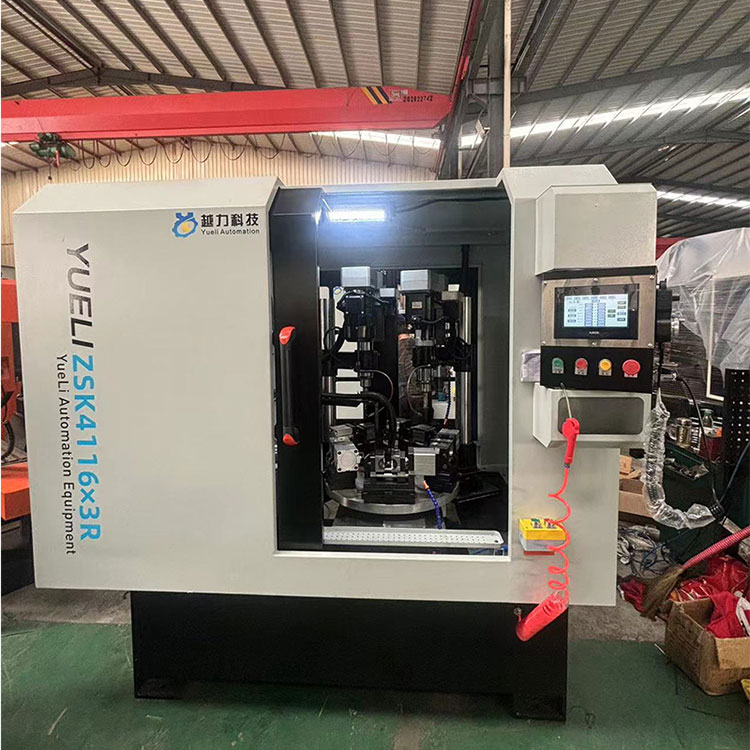

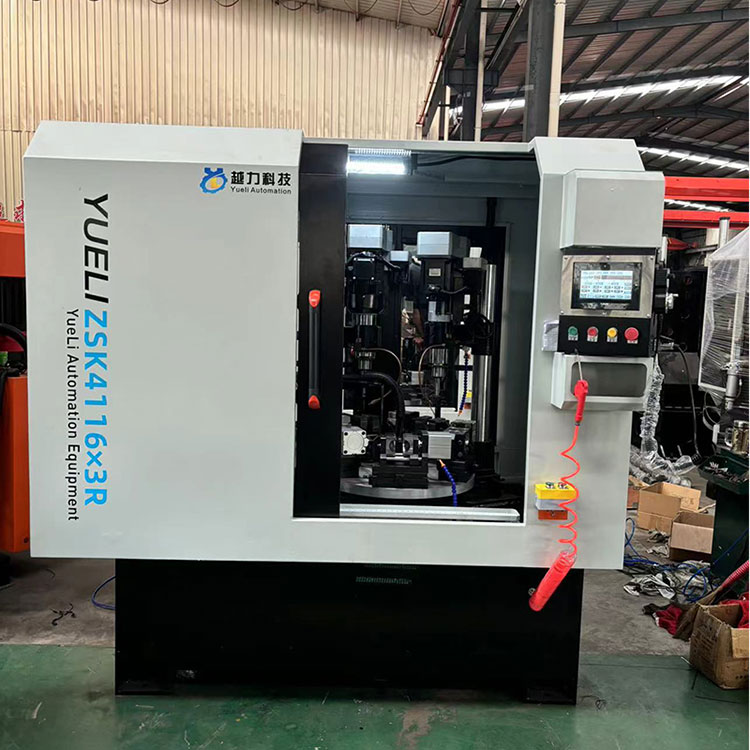

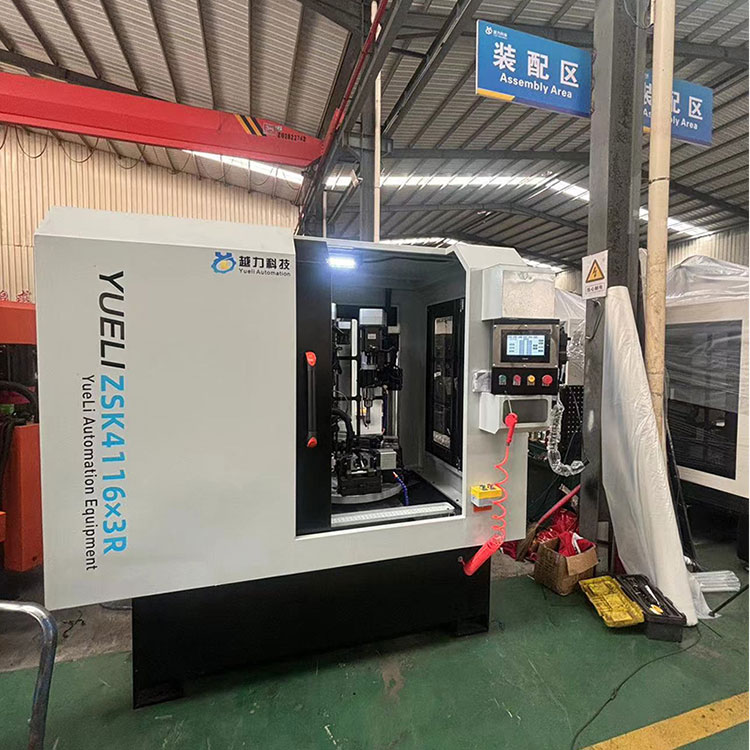

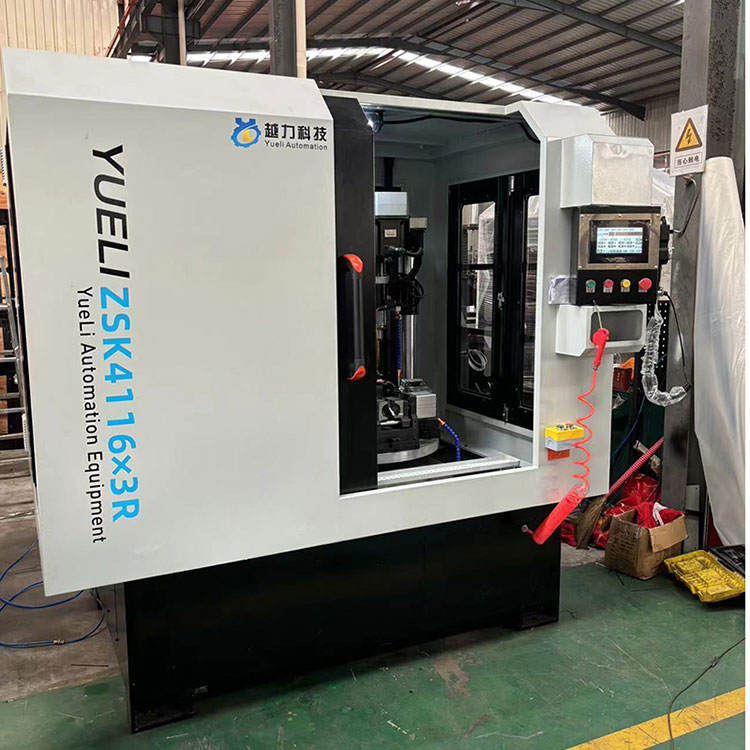

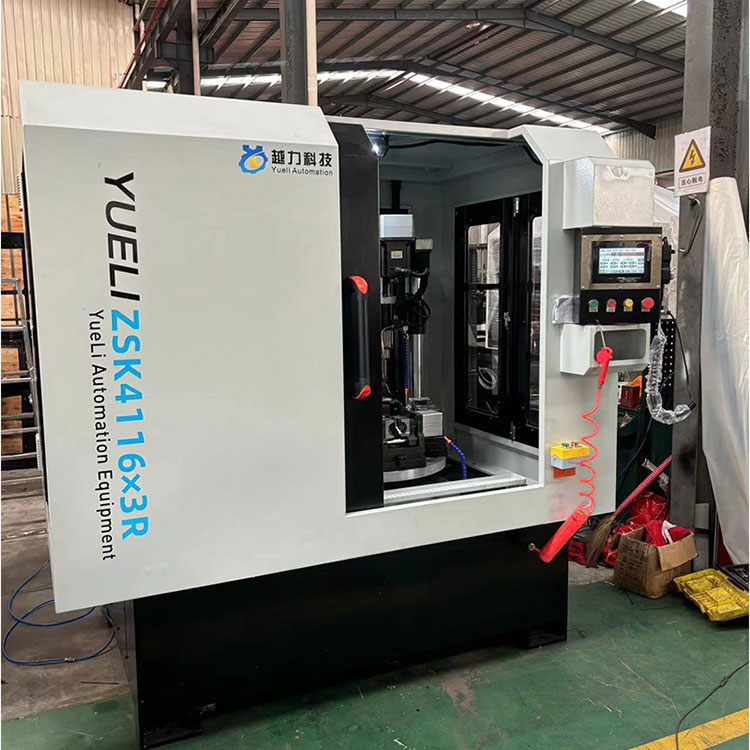

Yueli Automation Equipments ZSK4116×3 roterande treaxliga femstationsborr- och gängmaskin är lämplig för produktion och bearbetning av stora och medelstora dörrprodukter. Verktygsmaskinen har ett smidigt och generöst utseende, enkel och intuitiv manövrering, bekväm justering och antar CNC-styrning, med en högre grad av automatisering, god tillförlitlighet och minskad arbetsintensitet för operatörer. Den kan förverkliga driften och hanteringen av flera maskiner av en person och är en idealisk och effektiv utrustning för antifouling-behandling.

Huvudkonfiguration:

Serienummer	Produktnamn	Modell/Specifikation	Kvantitet	Stämpla
1	bas	Svetskomponenter	1	Egenproducerad
2	Huvudaxellager	JT6-YL92	6	Harbin
3	Borrande och attackerande krafthuvud		1	numerisk kontroll
4	Borrkrafthuvud	JT6-YL92	2	numerisk kontroll
5	Automatisk segmenteringsskiva	5 arbetsstationer	1	Yuntong
6	Arbetsstyckesfixtur	Pneumatisk	5
7	servomotor	2,3KW	1	Xinjie
8		750W	2	Xinjie
9		1,2KW	1	vara öppen för navigering
10	elektriska maskiner	3KW	1	Jinling
11		1,5KW	1	Nuofan
12		750W	1	sheng xiang
13	pekskärm	TG765S-XT	1	Xinjie
14	Kontaktor	LC1N1801	1	Schneider
15	PLC styrning	XTM-60T	1	Xinjie
16	Växlingsläge strömförsörjning	PMT-24V150W2BA	1	Delta
17	Frekvensomvandlare	3PH-380V	1	Lätt att köra
18	Magnetventil	4V210-08	6	Yadek
19	Skydda	Helt sluten	1

Huvudsakliga tekniska parametrar

Serienummer	kategori	Dataspecifikationer	anmärkningar
1	Antal arbetsstationer	5 personer
2	arbetsförmåga	Krafthuvudets maximala borr- och gängdiameter är 13	Stålkomponenter
3	Segmentering av skivspelarens noggrannhet	Utgångsnoggrannheten för splittern är ≤± 0,03	Referenskonfiguration RV75 0,75KW motor
4	Spindelverktygshållare typ	JT6-ER20	Standardkonfiguration
5	Spindelparametrar	Max RPM 0-2000/min	Justerbar hastighet
6	Installationsmetod för knivhandtag	Manuell skruvdragning
7	Verktygsklämningsmetod	ER20 (8 till 14)	Standardkonfiguration
8	Horisontellt krafthuvud	Mån 4#
9	Spindelverktygshållare typ	Morse 4 # ER40 (3 till 30)
10	Spindelparametrar	Max RPM 0-1500/min	Justerbar hastighet
11	Arbetsnoggrannhet	Hålpositioneringsnoggrannhet på 0,05/upprepad positioneringsnoggrannhet på 0,03
12	Arbetsgaskällans tryck	5-6 kg/c㎡
13	Arbetsbänkens diameter	680 mm
	Kapacitet för strömförsörjning	Total effekt 10,5KW
	Maskinstorlek	2070X1860X2100	referensresurser
	Maskinens vikt	Ca 1600 kg	referensresurser

Verktygsmaskinens struktur och prestanda

Den roterande treaxliga femstationsborr- och gängmassamaskinen är svetsad med ståldelar och behandlad med artificiell åldring. Den har bra precision och stabilitet. Hela maskinen är en kombinerad struktur, utrustad med ett PLC-system, och har stark rörlighet.

1 borr- och tapphuvud, borrkapacitet: 16 mm för ståldelar, 20 mm för aluminiumdelar, borrslag 100 specifikationer, matningsläge: servomatning, en huvudmotor: 3KW, krafthuvudet och detaljbearbetningshålet kan justeras upp manuellt och nedåt, innan justering, lossa de två bultarna på slidens övre och nedre ytor, vrid på handratten för att höja och sänka krafthuvudet och dra åt de två bultarna efter att powerhuvudet är placerat för att förhindra att powerhuvudet glider av av sig själv; 2 borrkrafthuvuden: borrkapacitet: 13 mm för ståldelar, 16 mm för aluminiumdelar, borrslag 80 specifikationer, matningsläge: servomatning, en huvudmotor: 2,3 KW, borr- och gänghuvuden (JT16) är vertikalt installerade, och mitthöjden på delarna kan justeras manuellt upp och ner. Utrustad med en femstations automatisk delad skivspelare för att uppnå positionering av fem stationer, och varje verktyg kan justeras framåt, bakåt, vänster och höger. Lätt att lasta och lossa. Varje spindel har oberoende kontroll- och manuella justeringsfunktioner. Spindellagren är alla Harbin-lager; intermittent automatiskt smörjsystemsolja, borrkrafthuvud och tappkrafthuvud har funktioner för snabb framåt, sakta framåt, arbeta framåt och snabb bakåt.

Processflöde: starta maskinen → ladda materialet manuellt till laddningsläget → vrid vridskivan till den första stationen → tre stationer bearbeta borrning och gängning samtidigt → manuell avlastning → gå in i den andra cykeln.

Verktygsmaskinens huvudstruktur:

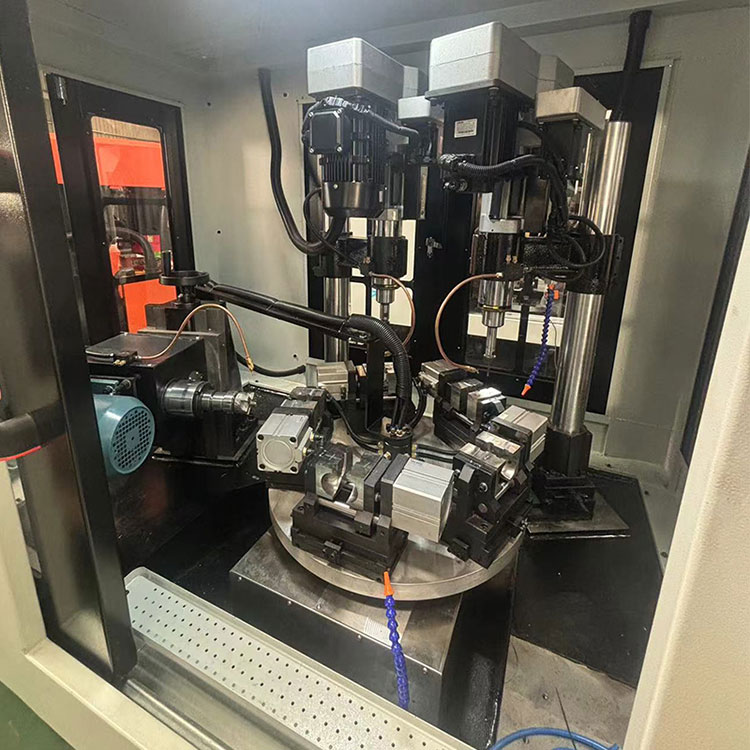

Krafthuvudfördelning: horisontellt krafthuvud för borrning och fräsande ändyta, en vertikal borrspindelenhet, två vertikala gängspindelenheter, femstations automatisk delad skivspelare, en bas; en uppsättning kretssystem, fem uppsättningar fixturer och en uppsättning helt slutna plåtskydd.
