CNC-borr- och gängverktygsmaskiner
  • CNC-borr- och gängverktygsmaskinerCNC-borr- och gängverktygsmaskiner

CNC-borr- och gängverktygsmaskiner

Hitta ett stort urval av CNC-borr- och gängverktygsmaskiner från Kina hos YueLi. Ge professionell eftermarknadsservice och rätt pris, ser fram emot samarbete.

Skicka förfrågan

Produktbeskrivning

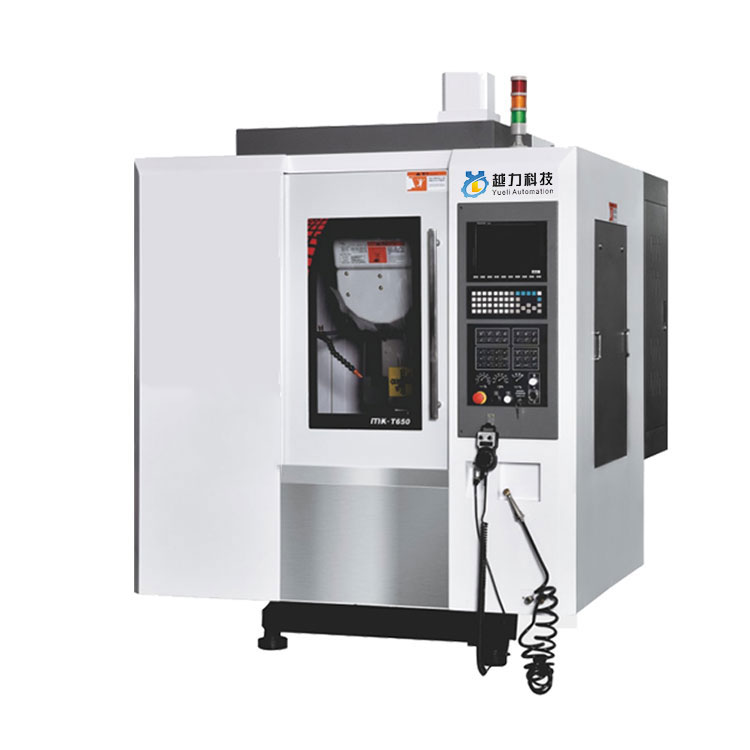

Femhuvuden snidnings- och fräsmaskin

YueLi är tillverkare och leverantörer av CNC-borrnings- och gängcenterverktygsmaskiner i Kina som kan grossistförsälja CNC-borrnings- och gängverktygsmaskiner. Vi kan erbjuda professionell service och bättre pris för dig. Om du är intresserad av CNC Drilling And Tapping Center Machine Tools produkter, vänligen kontakta oss. Vi följer kvaliteten på vara säker på att priset på samvete, engagerad service.


Funktionsöversikt:


1. Specialiserad på bearbetning av små porösa delar och produkter. Den är lämplig för bearbetning av mobiltelefondelar, kommunikationsutrustning, flyg-, billokomotiv, instrument och mätare, lätt industri och textil, elektroniska apparater och maskintillverkning, såväl som koppar-, aluminiumelektroder och andra bearbetningsindustrier;

2. Huvudstrukturen är gjord av höghållfast gjutjärn, och efter avspänningsglödgning och naturlig åldringsbehandling är sängens noggrannhet hållbar och stabil, och ingen deformation under lång tid;

3. Anta rakt ansluten spindel med hög precision för att realisera höghastighetsbearbetning av arbetsstycket; Användningen av oljetemperaturkylningsmaskinsystem kan minska temperaturökningen orsakad av höghastighetsrotation av spindeln, effektivt förbättra spindelns termiska förlängning och förbättra bearbetningsnoggrannheten;

4. Använd ett bibliotek med spännarmsverktyg för att förbättra verktygsväxlingshastigheten och noggrannheten hos verktygsmaskinen. Verktygsbibliotekets kapacitet är 16 eller 21 set; Flygkroppsbasen antar den bakre lutande strukturen, vilket är lätt att rengöra avfallet inuti verktygsmaskinen;

5. Den höga pelarens strukturella design ökar avståndet mellan huvudaxelns nosände och arbetsbordet, vilket är mer lämpligt för installation och applicering av de fjärde axelkomponenterna och gör bearbetningsområdet bredare;

6. Bansmörjning automatisk smörjning, intermittent timing kvantitativ kontroll av oljeinsprutning, varaktig smörjning av rörliga delar;


Mekaniska parametrar:


Mekanisk parameter

Enhet

T650

T850

T1000

T1200

Triaxiell resa

mm

600x480x360

800x500x360

1000×500x450

1200x550x500

Bordsstorlek

mm

650×475

900 x 475

1100×500

1300x550

T-spår

mm

4-16x100

4-16x100

5-18x80

5-18x100

Bordets maximala bärighet

KG

800

1000

1200

1200

Avstånd från spindeländen till arbetsytan

mm

90~640

150~510

150~600

150~650

Avstånd från spindelcentrum till pelarstyrskena

mm

541

541

580

605

Specifikationer för X-axelskenor

mm

30

30

35

35

Y-axelskenas specifikationer

mm

30

30

35

35

Specifikationer för Z-axelskenor

mm

35

35

35

35

X/Y/Z skruvspecifikationer

mm

32x16

32x16

32x16

32x16

Spindelspecifikation


BT30/φ100

BT30/φ100

BT30/φ100

BT30/φ100

Max spindelhastighet

rpm

20000

20000

20000

20000

Spindelkraft

kw

5,7-11

5,7-11

5,7-11

5,7-11

X/Y/Z treaxlig motoreffekt

kw

2,4/2,4/3,9

5,9/5,9/5,9

3,9/3,9/3,9

3,9/3,9/3,9

X/Y/Z Snabb maxhastighet

m/min

48

48

48

48

X/Y/Z Maximal skärhastighet

m/min

10000

10000

10000

10000

Treaxlig positioneringsnoggrannhet

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

Treaxlig upprepad positioneringsnoggrannhet

mm

±0,002/300

±0,002/300

±0,002/300

±0,002/300

Lufttrycksspecifikation

kg/cm2

6-7

6-7

6-7

6-7

Maskinstorlek

mm

1770x2300x2100

2350x2300x2100

2600x2500x2800

3000x2800x3000

Maskinens vikt (ca)

kg

3200

3600

5300

6500


5G produktdisplay:



Processproduktion:



1. Gjutjärnet återupphettas vid hög temperatur och åldras i mer än sex månader.

2. Noggrann monteringsprocess (skenmontering, blyskruvmontering, lagermontering, etc.).



3. Utsökt skrapteknik (skrapning av motorbas, spindeländskrapa, skrapning av pelarinstallationsyta).



4. Vetenskaplig produktion, spårbarhet av hela processen för kvalitetskontroll.



Kvalitetssäkring


1 När stigningsfelet detekteras kan linjärstyrningens rakhet i xx- och yy-riktningar detekteras samtidigt för att säkerställa maskindelarnas bearbetnings- och monteringsnoggrannhet. Den formella positioneringsnoggrannheten och den upprepade positioneringsnoggrannheten för verktygsmaskinen mäts.

2 Maskinen känner av spindelns vertikalitet och arbetsplanets noggrannhet, vilket krävs för att säkerställa att det är inom 0,01 mm.

3 Hela maskinen känner av vinkelrätheten mellan Z-axelns styrskena och arbetsskenan, vilket krävs för att säkerställa att den är inom 0,01 mm.

4 Maskinen känner av vertikaliteten hos xy-axelns styrskena och noggrannheten måste vara inom 0,005 mm.


Ansökningsfält


Lämplig för små och medelstora lådklasser, plåtklasser, plåtklasser, ventilklasser, skalklasser, gjutformar och andra komplexa delar av en mängd olika små och medelstora batchbearbetningar, ofta används i precisionsdelar, precisionsform, 5G-produkter , hårdvara, bildelar, medicinsk utrustning industri.



företagsprofil


Yue Li Technology är ett forsknings- och utvecklings-, försäljnings-, produktion som ett av vetenskaps- och teknikföretagen, efter år av hårt arbete och utveckling inkluderar produkterna 5G-terminalbearbetningscenter, borr- och gängningsmaskin, femhuvuden snidnings- och fräsmaskin, fem länkar 3D kopia polering maskin, fem axlar smycken inläggning sten snidning och fräsmaskin, peeling maskin, gantry bearbetning center, höghastighets carving och fräsning. Formningsmaskin, lågtrycksgjutmaskin, gravitationspressgjutningsmaskin, elektrisk ugn, (automatisk) kärnskjutningsmaskin, sandblandningsmaskin, (CNC) borr- och gängmaskin, bearbetningscenter, graveringsmaskin, automatisk polermaskin, skalmaskin, slipmaskin och andra produkter.
