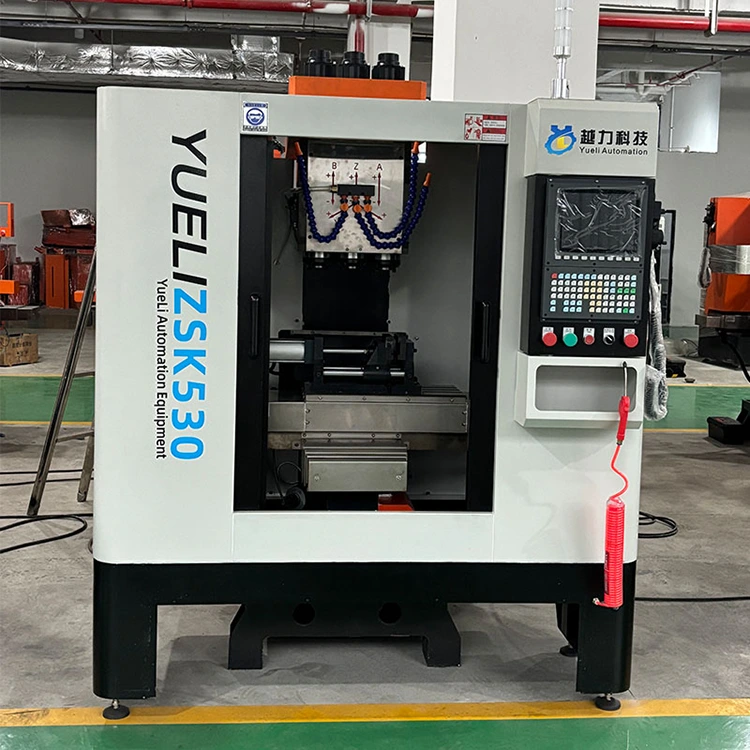

Vertikal 4-spindel CNC-sammansatt maskin

Verktygsmaskinens struktur och prestanda

1. Centrum för YueLi högkvalitativ vertikal 4-spindel CNC Compound Machine använder ett taiwanesiskt Hust-kontrollsystem för sin programkontrollsektion, som har en detekteringsfunktion för att förhindra skador på kranar eller verktyg orsakade av magnetventil eller cylinderfel; den har ett användarvänligt gränssnitt och är lätt att använda.

2. Vertical 4 Spindle CNC Compound Machine är lämplig för bearbetning av medelstora till stora partier, den kan slutföra processen i en enda klämoperation, vilket erbjuder hög effektivitet och god noggrannhet.

3. Uttagsmekanismen kräver inte byte av ledarskruvens transmission; stigningen är standard och Alpha-huvudservomotorn har en inbyggd frekvensomvandlingsfunktion, vilket förbättrar ytjämnheten på de bearbetade delarnas gängor och säkerställer bearbetningsnoggrannhet.

4. Självständigt utvecklade krafthuvudkomponenter, precisionsslipade, med god slitstyrka och lång livslängd.

5. Hust CNC-systemet gör det möjligt att ställa in lämplig matningshastighet efter behov. Efter långvarig användning kan ledskruven slitas och själva systemet har en verktygskompensationsfunktion.

6. Alla rörliga glidytor använder en centraliserad automatisk smörjanordning för att säkerställa verktygsmaskinens livslängd.

7. Glidbordsrörelsen drivs av en servomotor, vilket möjliggör digital inställning av flera koordinater, vilket resulterar i hög positioneringsnoggrannhet, låg vibration och snabb svarshastighet.

8. Under bearbetningen visas arbetsstyckets bearbetningsstatus på pekskärmen, och det finns en larmfunktion vid fel.

9. Helt inneslutet skydd säkerställer personlig säkerhet och förbättrar bearbetningsmiljön.

Huvudkonfiguration

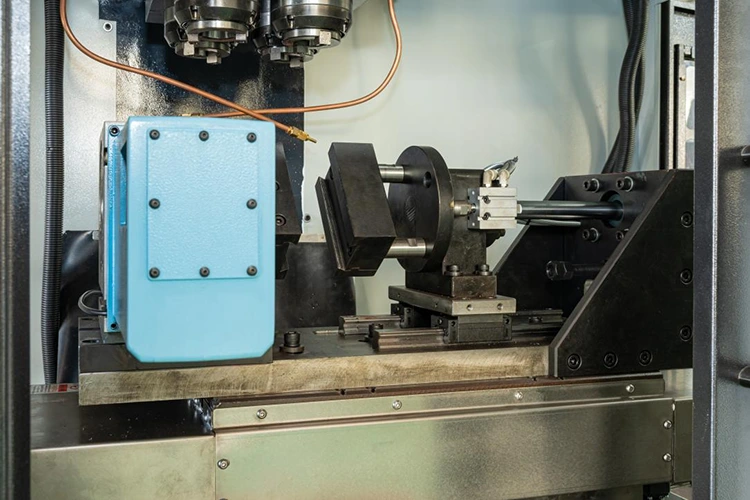

Fjärde axelns parametrar

Installationsinstruktion

1.  Installationen av plattformen ska justeras i enlighet med bestämmelserna i artikel 3.1 i GB/T17421.1-1998. Placera arbetsbänken i mitten av slaget och placera en nivå i mitten av arbetsbänken. Avläsningen av nivån i både vertikal och horisontell riktning får inte överstiga 0,04/1000 mm.

2. Nätsladden får inte vara mindre än 4 mm². När ledningsdragningen är klar, kontrollera om ledningarna är korrekta och om ledningsanslutningarna är åtdragna.

3.  Installationen av Vertical 4 Spindle CNC Compound Machine ska jordas efter behov, maskinens motstånd mot jord ska vara mindre än 4 ohm och diametern på jordledningen ska vara större än 2,5 mm².

Applikationsfält

YueLi högkvalitativ Vertical 4 Spindle CNC Compound Machine är kapabel att slutföra metallskärning av koppardelar, aluminiumdelar, zinklegeringar och ståldelar, och är lämplig för industrier som VVS och sanitet, brandbekämpningsventiler, dörrstyrning, hårdvara för hushållsapparater, vattenmätare och bil-/motorcykeldelar och flyg.
