Hur omdefinierar den vertikala dubbelaxliga sammansatta maskinen högeffektiv batchbearbetning?

1. Dubbelspindelarkitektur

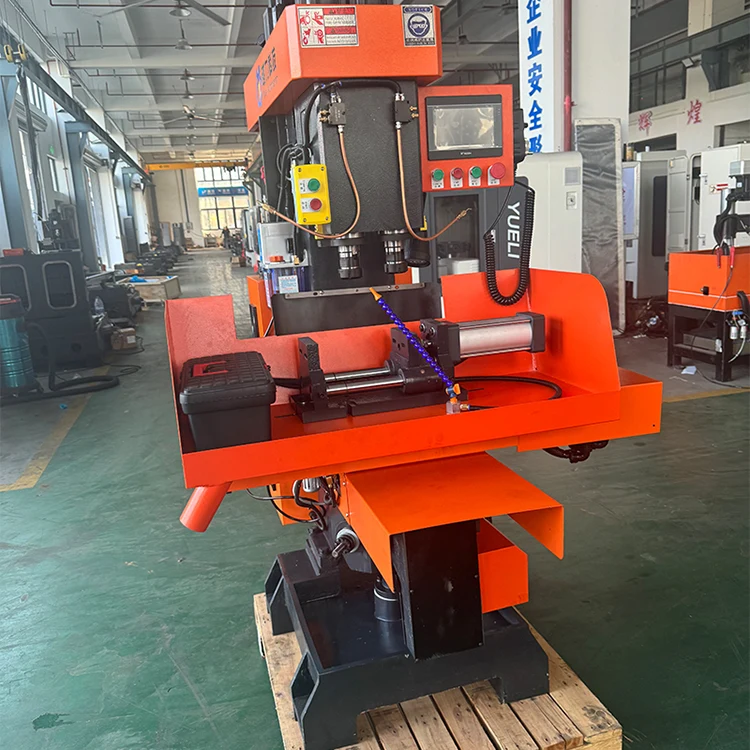

I hjärtat avVertikal dubbelaxlig sammansatt maskinligger en dubbelspindelkonfiguration som i grunden förändrar hur batchbearbetning hanteras. Till skillnad från enspindliga maskiner som kräver flera pass och frekventa verktygsbyten, innefattar denna design två oberoende spindlar som arbetar i ett koordinerat vertikalt axelarrangemang. Axlarna Z1 och Z2 är åtskilda med 120 mm, vilket möjliggör samtidig bearbetning av två detaljer på samma arbetsstycke eller parallell bearbetning av två separata delar.

Varje spindel accepterar NT30 koniska verktyg och levererar justerbara hastigheter från 10 till 3000 r/min, vilket ger flexibilitet för borrning, brotschning och gängning. Dubbelaxlig tillvägagångssätt fördubblar effektivt genomströmningen för lämpliga applikationer samtidigt som den precision som krävs för dörrbeslagskomponenter och liknande medelstora produktionsartiklar bibehålls.

2. Grundläggande tekniska specifikationer

Att förstå maskinens kapacitet börjar med dess nyckelparametrar. Följande tabell sammanfattar de väsentliga specifikationerna som definierar dess operativa envelope:

X-axelns 320 mm rörelse och 120 mm Y-axelns rörelse ger tillräcklig arbetsram för dörrbeslagsprodukter och liknande komponenter. Lyftplattformen erbjuder ett justerbart avstånd på 160 mm, som rymmer varierande arbetsstyckeshöjder. Med en maximal rörelsehastighet på 30 m/min på X-axeln levererar maskinen snabb positionering som bidrar till en total cykeltidsminskning.

3. Strukturell integritet

DeVertikal dubbelaxlig sammansatt maskinär konstruerad med fokus på styvhet och hållbarhet. Karossstrukturen är särskilt kompakt samtidigt som den bibehåller utmärkt styvhet - en kritisk faktor för att bibehålla noggrannhet under samtidiga dubbelspindliga operationer. Flera designval bidrar till denna strukturella robusthet:

• Högkvalitativa spindlar i legerat stål:Varje spindel är tillverkad av förstklassigt legerat stål, utsatt för härdnings- och värmebehandlingsprocesser, följt av precisionsslipning för hög slitstyrka.
• Ultraljudssläckta glidytor:Glidytorna genomgår ultraljudshärdningsbehandling, vilket avsevärt förbättrar ythårdheten och slitstyrkan. En integrerad smörjanordning säkerställer uthållig prestanda under längre livslängd.
• Buffertpositioneringssystem:Arbetsbordet har en startanordning med buffertpositionering som minimerar vibrationer vid snabba sidorörelser.
• Handtag av dragstångstyp:Säkerheten hanteras genom en dragstångshandtagsdesign som motstår oavsiktlig urkoppling.

Dessa strukturella element säkerställer tillsammans att maskinen bibehåller positionsnoggrannhet även under kraven på kontinuerlig satsproduktion.

4. Operativt arbetsflöde

Verksamhetsfilosofin förVertikal dubbelaxlig sammansatt maskinfokuserar på att minska manuella ingrepp samtidigt som genomströmningen maximeras. PLC-styrning ger en högre nivå av automatisering jämfört med konventionella reläbaserade system, vilket ger utmärkt tillförlitlighet som direkt minskar förarens trötthet.

Viktiga arbetsflödesegenskaper inkluderar:

• Bearbetning av enstaka inställningar:Borrning, brotschning och gängning för ett stort antal delar kan utföras på en gång.
• Multi-Machine Management:Den intuitiva driften och den automatiserade kontrollen gör det möjligt för en enda operatör att hantera flera maskiner samtidigt.
• Bekväm justering:Maskinen har enkla och intuitiva justeringsmekanismer, vilket minskar inställningstiden mellan batcherna.
• Anti-föroreningsdesign:Utrustningen har funktioner som minimerar föroreningsrisker, vilket gör den lämplig för miljöer där renlighet är ett problem.

Denna arbetsflödesdesign leder direkt till högre effektivitet för små till medelstora produktionsmiljöer, där installationstid och operatörstillgänglighet ofta dikterar den totala produktiviteten.

5. Tillämpningsomfång

Vertikal dubbelaxlig sammansatt maskin är speciellt skräddarsydd för produktion och bearbetning av små till medelstora dörrbeslagsprodukter. Detta applikationsfokus utnyttjar maskinens kapacitet med dubbla spindlar för att borra, brotscha och gänga flera funktioner på dörrbeslagskomponenter i en enda klämoperation.

Utöver dörrbeslag, gör maskinens specifikationer – särskilt dess 32 mm maximala borrdiameter och M32 gängkapacitet – den lämpar sig för ett bredare utbud av koppar- och icke-järnmetallkomponenter. Maskinvikten på 900 kg och 1100×1230×1980 mm fotavtryck (inklusive plåtskydd) indikerar en maskin som är tillräckligt stor för produktionsmiljöer men ändå kompakt nog för verkstäder med begränsad golvyta.

Valet av komponenter definierar ytterligare maskinens tillförlitlighetsprofil: Sunicon servomotorer och CNC-system, Schneider AC-kontaktorer, Omron-reläer, och inhemska kulskruvar och linjära slider. Denna kombination av etablerade varumärken och kvalitetskomponenter bidrar till maskinens rykte om konsekvent prestanda.
