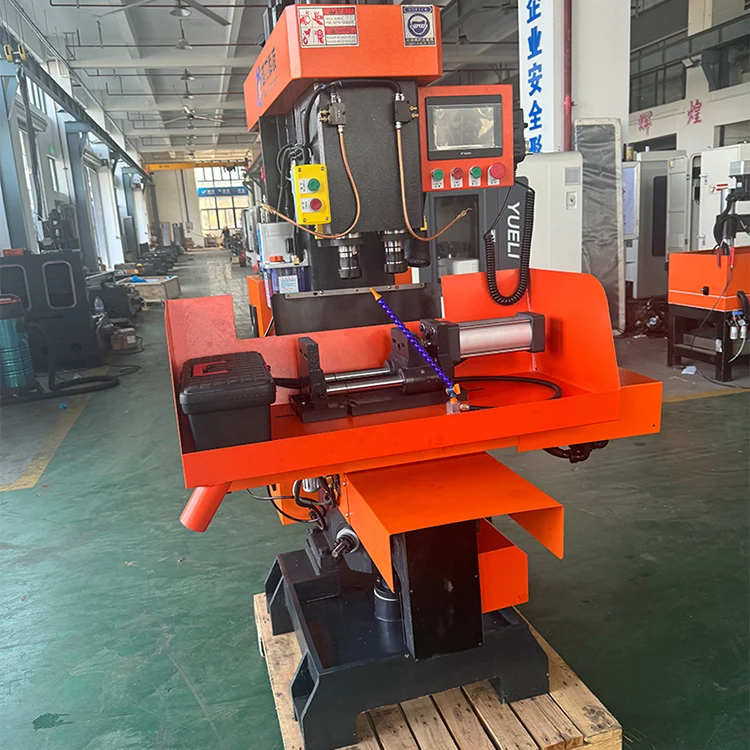

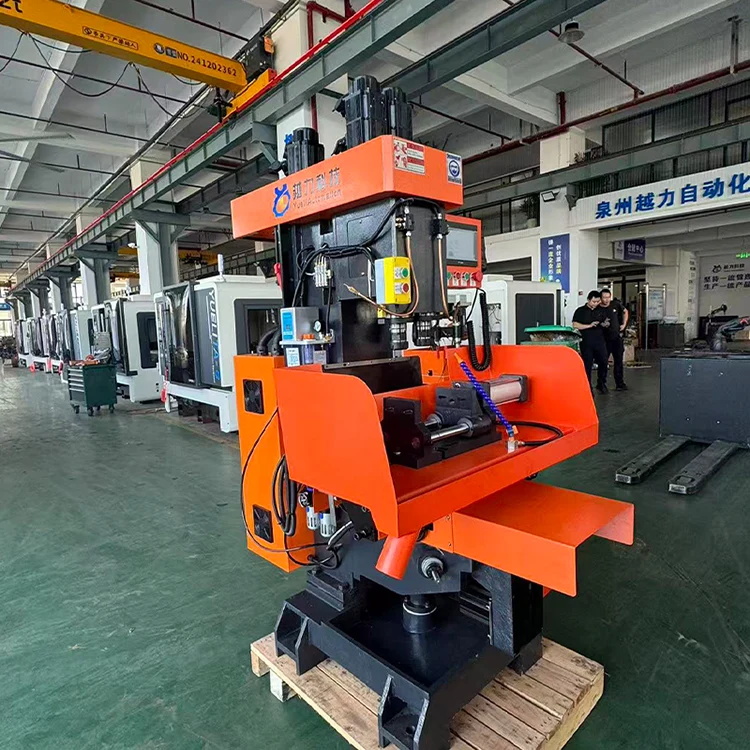

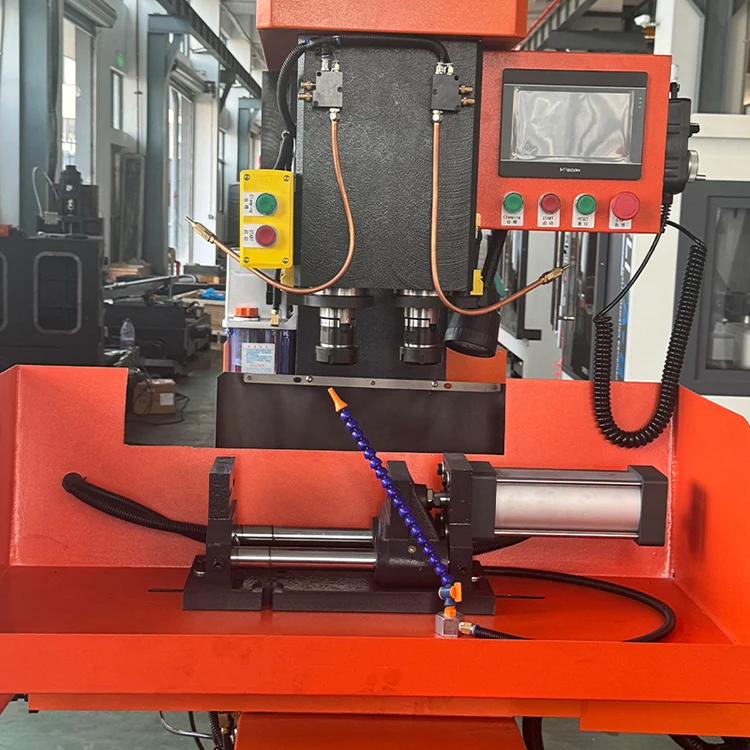

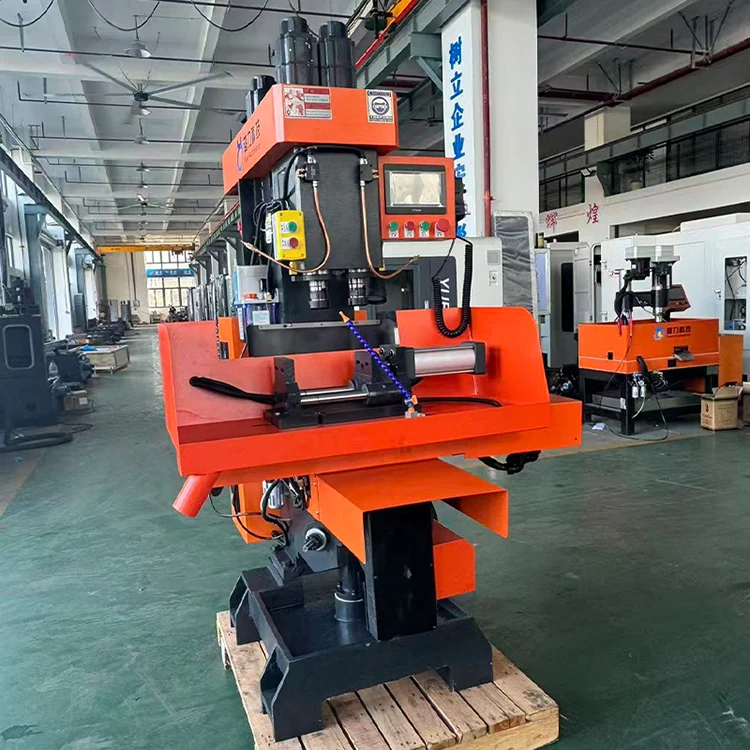

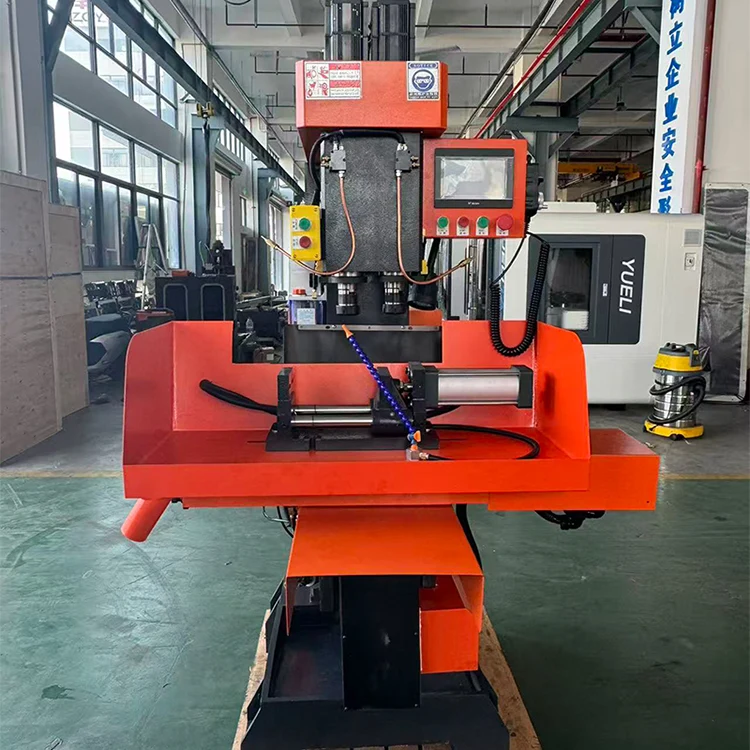

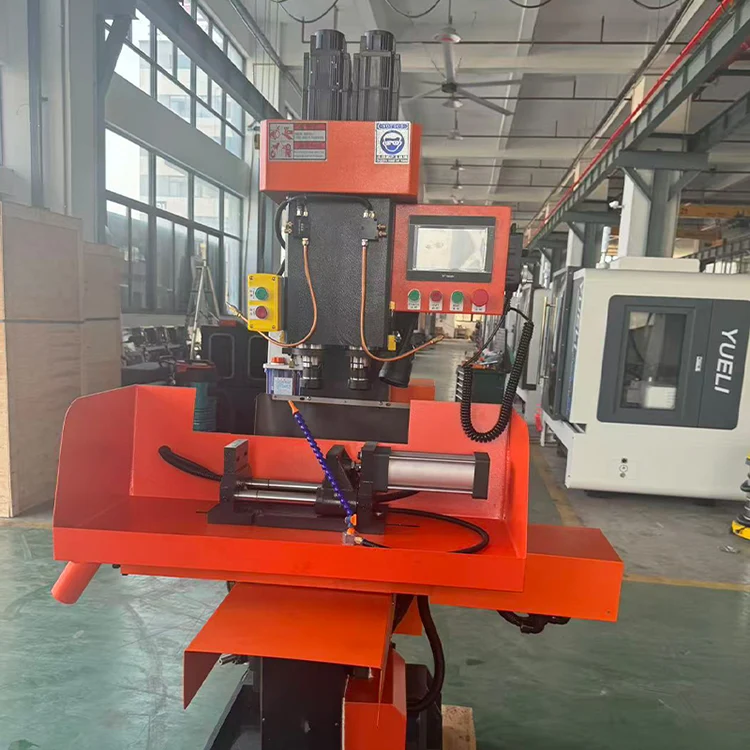

Vertikal dubbelaxlig sammansatt maskin

Vertical Dual-Axis Compound Machine (intern modell ZSK4132X2B) tillverkas av Quanzhou Yueli Automation Equipment Co., Ltd. Den är lämplig för produktion och bearbetning av små till medelstora dörrbeslagsprodukter. Verktygsmaskinen har ett smidigt och elegant utseende, med enkel och intuitiv manövrering och bekväm justering. Genom att använda PLC-kontroll, har den högre automationsnivå och utmärkt tillförlitlighet, vilket minskar operatörernas arbetsintensitet. Det gör det möjligt för en operatör att hantera flera maskiner och fungerar som en idealisk högeffektiv och anti-föroreningsbearbetningsutrustning.

Produktintroduktion

Den Vertical Dual-Axis Compound Machine är lämplig för produktion och bearbetning av små till medelstora dörrbeslagsprodukter. Verktygsmaskinen har ett smidigt och elegant utseende, med enkel och intuitiv manövrering och bekväm justering. Genom att använda PLC-kontroll, har den högre automationsnivå och utmärkt tillförlitlighet, vilket minskar operatörernas arbetsintensitet. Det gör det möjligt för en operatör att hantera flera maskiner och fungerar som en idealisk högeffektiv och anti-föroreningsbearbetningsutrustning.

· Smidigt och elegant utseende med enkel och intuitiv hantering.

· Bekväm justering och högre automatiseringsnivå med PLC-styrning.

· Utmärkt tillförlitlighet med minskad arbetsintensitet.

· En operatör kan hantera flera maskiner.

Huvudsakliga tekniska parametrar

Följande tekniska parametrar gäller för Vertical Dual-Axis Compound Machine.

Maskinens struktur och egenskaper

Den vertical Dual-Axis Compound Machine har följande strukturella och prestandaegenskaper.

· Bearbetning, borrning, brotschning och gängning av ett stort antal delar kan utföras på en gång med hög effektivitet.

· Krossstrukturen är kompakt och har god styvhet.

· Huvudaxeln är tillverkad av högkvalitativt legerat stål, härdat och värmebehandlat, precisionsslipat och har hög slitstyrka.

· Glidytan är ultraljudshärdad och har en smörjanordning för att säkerställa glidytans livslängd.

· Arbetsbänken rör sig åt vänster och höger med en startanordning och en buffertpositioneringsanordning, som har små vibrationer och snabba rörelser.

· Handtaget har en dragstångstyp, som inte är lätt att falla av och har hög säkerhet.

Struktur och prestanda

Utformningen av den vertikala dubbelaxliga sammansatta maskinen antar de strukturella egenskaperna hos fräsmaskinen och stödjande startanordning, med fördelarna med hög bearbetningseffektivitet, stabil precision och enkel operationsprocedur.

· Bältbyte och spännstruktur, lätt att ändra hastighet och spänna bältet.

· Huvudaxeln drivs av en 4KW/4P-motor genom en synkron rem, med hög transmissionseffektivitet och lågt ljud.

· Den automatiska återställningsmekanismen för vänster och höger spindel kan alltid hålla spindeln i ett tillstånd redo för bearbetning, vilket sparar tid och förbättrar arbetseffektiviteten.

· Lyfthandtaget kan enkelt vridas för att uppnå lyftet av lyftplattformen.

· Arbetsbänken är utrustad med buffertpositionering för att säkerställa tillförlitlig positionering och stabil noggrannhet.

· Mellersta vagnen och lyftplattformen är utformade med låsmekanismer för att säkerställa en stabil positionering av arbetsstycket, vilket bidrar till att säkerställa bearbetningsnoggrannheten.

· Pneumatisk enhet används för att realisera automatisk styrning, god tillförlitlighet och säkerställa hög effektivitet och hög precision i bearbetningen.

Smörjsystem

Den vertical Dual-Axis Compound Machine använder ett automatiskt smörjsystem med positiv deplacement. Följande smörjschema gäller.

Elsystem

Den vertical Dual-Axis Compound Machine använder följande elektriska systemkonfiguration.

· CNC-system: Sunicon.

· Servomotor: Sunicon.

· Spindelservo: Zhima Technology.

· AC-kontaktor: Schneider.

· Relä: Omron.

· Pneumatiskt skruvstäd: YUELI.

Säkerhetsskydd

Den vertical Dual-Axis Compound Machine uppfyller GB 15760-2004 allmänna tekniska krav för säkerhetsskydd för skärande metallverktyg och är utrustad med nödvändiga säkerhetsanordningar och varningsskyltar.

· X-axeln använder en helt sluten plåt av rostfritt stål för att effektivt blockera skärvätskor och spån.

· Z-axeln använder plåtskydd och ett teleskopiskt skydd för att effektivt förlänga livslängden.

· X- och Z-axlar är utrustade med hårda och mjuka gränser för att förhindra funktionsfel orsakade av driftsfel, programmeringsfel, drivningsfel, etc.

· Elektrisk design överensstämmer med GB5226.1 elektrisk standard med överströms- och kortslutningsskydd.

· Elskåpet har en helt sluten design med axialfläktar för värmeavledning.

· NC-systemet har ett inbyggt batteri; om systemet tappar ström, kommer lagrade bearbetningsprogram inte att gå förlorade.

· Larmfunktion och nödstoppsknapp för att förhindra skador orsakade av olika plötsliga fel.

Standardtillbehör och dokument

Den Vertical Dual-Axis Compound Machine kommer med följande tillbehör och dokument.

Verktyg som ingår:

· Dubbelskiftnyckel 17-19, 12-14, 8-10, 22-24 (1 vardera)

· Närhetsbrytare (2 delar)

· Spännhylsa Φ20 (2 stycken)

· Sexkantnyckel 1,5-10 (1 set)

Vanliga frågor

Vad är CNC-systemet som används på denna vertikala dubbelaxliga sammansatta maskin?

Maskinen använder Sunicon CNC-systemet.

Vad är spindelns avsmalning och maximal borrkapacitet?

Spindelkonan är NT30. Maximal borrdiameter är 32 mm för koppardelar, och maximal gängdiameter är M32.

Vilka är X-, Y- och Z1/Z2-axelrörelserna?

X-axelns rörelse är 320 mm, Y-axelns rörelse är 120 mm och Z1/Z2 axelrörelsen är 110 mm.

Vad är spindelhastigheten och maskinens vikt?

Spindelhastigheten varierar från 10 till 3000 r/min med justerbar hastighet. Maskinens vikt är 900 kg.

Vad är det totala effektbehovet?

Total strömförsörjningskapacitet är 7KW.
