400 Fyraxlad CAM Skivspelare
  • 400 Fyraxlad CAM Skivspelare400 Fyraxlad CAM Skivspelare

400 Fyraxlad CAM Skivspelare

Factory Direct 400 fyraxlad CAM-skivspelare tillverkad i Kina med lågt pris. YueLi är tillverkare och leverantör av 400 fyraxlig CAM skivspelare i Kina.

Skicka förfrågan

Produktbeskrivning

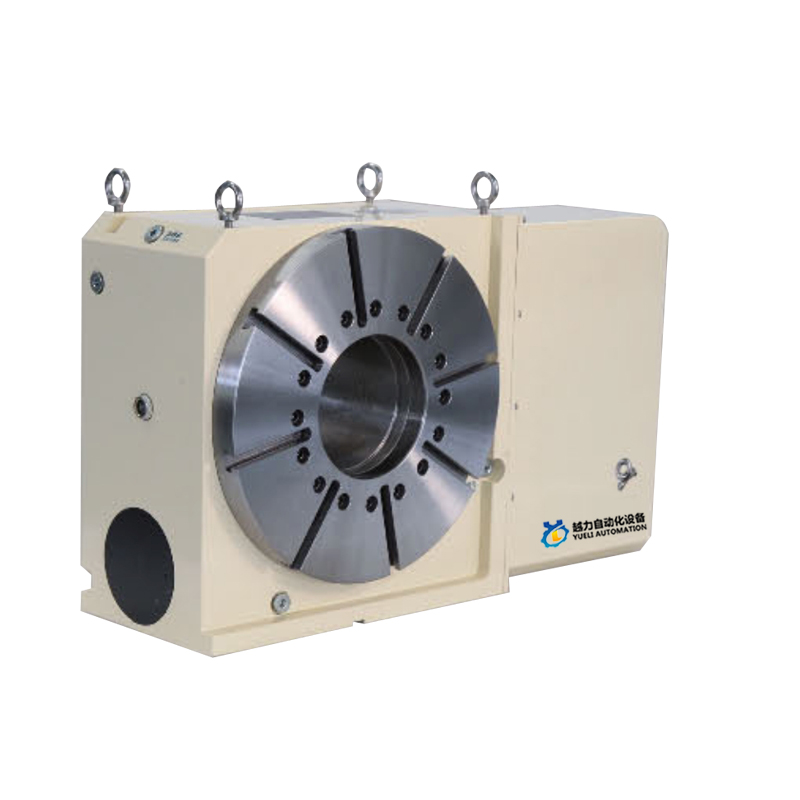

Yueli 400 fyraxlig CAM skivspelare

CAM-typ noll bakslag CNC-rotation

Fabriksförsäljning Kvalitet 400 Fyraxlig CAM-skivspelare Tillverkare och leverantörer. YueLi är tillverkare och leverantör av 400 fyraxlig CAM skivspelare i Kina.



Cam-roller transmissionsstruktur antas inuti produkten.

CAM axel nål rullager förkompression ingen spalt rullande drivning.

Ingen glidfriktion, bibehåller kontinuerligt inga spaltegenskaper.

Hög noggrannhet vid upprepning av framåt- och bakåtrörelse.

Hög styvhet, hög effektivitet.

Orsakar inte dålig noggrannhet på grund av temperaturhöjning.

Inget behov av regelbunden kalibrering och justering.



Arbetsprincip och egenskaper hos CNC-skivspelare av kamtyp

Principen för förladdning



Jämfört med den traditionella snäckväxeln av typen NC-vändskiva, har NC-skivan med galler CAM-typ högre precision

Driftegenskaper av grad, hög hastighet, noll ryggfrigång och tung belastning. Ingående axiella kammar

Nålrullager på utgående axelrevolver på den med konstant hastighet drivande krökta ytan är förkomprimerad rullande kontakttransmission,

För att uppnå noll bakspel och högre hastighet, på grund av den rullande transmissionen nästan noll

Friktionsrörelse, så att mekanismen inte kan upprätthålla någon bakslagsöverföring, hög precisionspositionering och inget behov

Regelbundet kalibrerings- och justeringsarbete bör utföras. Lattice CAM typ CNC skivspelare, Han ur axeln användning

Det stora lagret är anordnat på den runda ytterväggen av axeln, och de två ändarna av CAM-ingångsaxeln är inställda med dubbla lager.

Det förbättrar också stabiliteten och belastningskapaciteten hos skivspelaren, och kan bättre klara bearbetningen Hög hastighet och tung skärkraft, förbättra bearbetningsnoggrannheten, effektiviteten och minska kostnaderna.



Jämförelse av mekanismegenskaper hos CAM typ noll bakslag NC skivspelare



Nej.

Artikel

Roller  CAM  Torktumlare  1M

Typ av snäckväxel

1

Drivtyp

Ccw

Utgångsvinkel



- CCWa Outout The 360

2

Drive status

Rullande kontakt

Skjutkontakt

3

Material: Hårdhet på kontakten

Kamaxel: Härdande stål; HRC60

Snäckaxel: Härdande stål; HRC60

Kamföljare;Lagerstål; HRC60

Snäckväxel; Fosforbrons; HB90

4

Förladda

○JA

X N0

5

Överföringseffektivitet

〇Högre

△Sänk

Positioneringstid 90° (exempel)


Artikel N0.

Konkurrent


Lossa spindelns klämning

Acceleration

Linjär roterande rörelse

Linjärroterande rörelse

Minska hastigheten

Minska hastigheten

Bearbetningsfrigöring

Bearbetningsfrigöring

Kläm fast spindeln

Kläm fast spindeln

Cykeltid

Cykeltid


Speed capacity
Stelhet



Varaktighet
3 Rulllager


Yueli400  Referensdata



KOD NEJ

ENHET

Yueli400

Bordsdiameter

φmm

400

Mitthöjd

mm

255

Spindelhål

φmm

160

T slits bredd

mm

14

Styrnyckelns bredd

mm

18

Servomotor

FANUC

b22

MITSUBISH

HF302

Minsta ökning



0,001°

Utväxling



~1:60

Max. rotationshastighet (3000 rpm)

rpm

30

Utgångshastighet vridmoment

kg/m

220

Hydraulisk resurs pneumatisk/hydraulisk

kg/m²

35

Utgående vridmoment vid broms

kg/m

220

Indexeringsnoggrannhet

sek

15

Repeterbarhet

sek

4

Produktkvalité

kg

350

Tillåten

arbetsvikt

vertikal

kg

200

horisontell

kg

500

vertikal stjärtstock

kg

500

Tillåten belastning

F

kgf-m

4000

F*L

kgf-m

280

F*L

kgf-m

250


Yueli400 Mått på skivspelaren
