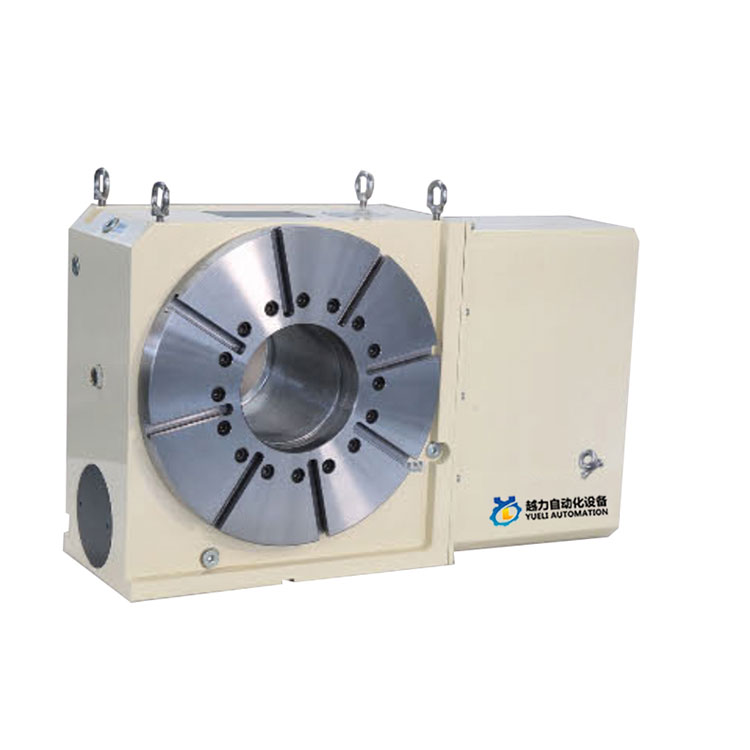

Yueli 500 fyraxlig CAM skivspelare

CAM-typ noll bakslag CNC-rotation

Köp Hot Sale 500 fyraxlig CAM-skivspelare tillverkad i Kina. YueLi är tillverkare och leverantör av 500 fyraxlig CAM skivspelare i Kina.

Cam-roller transmissionsstruktur antas inuti produkten.

CAM axel nål rullager förkompression ingen spalt rullande drivning.

Ingen glidfriktion, bibehåller kontinuerligt inga spaltegenskaper.

Hög noggrannhet vid upprepning av framåt- och bakåtrörelse.

Hög styvhet, hög effektivitet.

Orsakar inte dålig noggrannhet på grund av temperaturhöjning.

Inget behov av regelbunden kalibrering och justering.

Arbetsprincip och egenskaper hos CNC-skivspelare av kamtyp

Principen för förladdning

Jämfört med den traditionella snäckväxeln av typen NC-vändskiva, har NC-skivan med galler CAM-typ högre precision

Driftegenskaper av grad, hög hastighet, noll ryggfrigång och tung belastning. Ingående axiella kammar

Nålrullager på utgående axelrevolver på den med konstant hastighet drivande krökta ytan är förkomprimerad rullande kontakttransmission,

För att uppnå noll bakspel och högre hastighet, på grund av den rullande transmissionen nästan noll

Friktionsrörelse, så att mekanismen inte kan upprätthålla någon bakslagsöverföring, hög precisionspositionering och inget behov

Regelbundet kalibrerings- och justeringsarbete bör utföras. Lattice CAM typ CNC skivspelare, Han ur axeln användning

Det stora lagret är anordnat på den runda ytterväggen av axeln, och de två ändarna av CAM-ingångsaxeln är inställda med dubbla lager.

Det förbättrar också stabiliteten och belastningskapaciteten hos skivspelaren och kan bättre klara bearbetningen Hög hastighet och tung skärkraft, förbättra bearbetningsnoggrannheten, effektiviteten och minska kostnaderna.

Jämförelse av mekanismegenskaper hos CAM-typ noll bakslag NC-skivspelare

Positioneringstid 90° (exempel)

Hastighetskapacitet	Stelhet

Varaktighet	3 Rulllager

Yueli500  Referensdata

Yueli500 Mått på skivspelaren
