Kuggväxelmotor

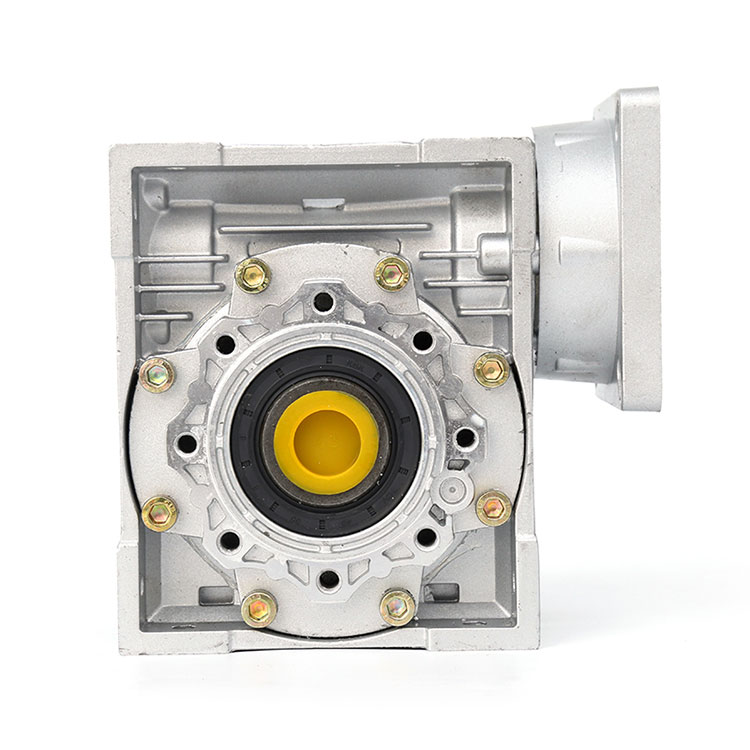

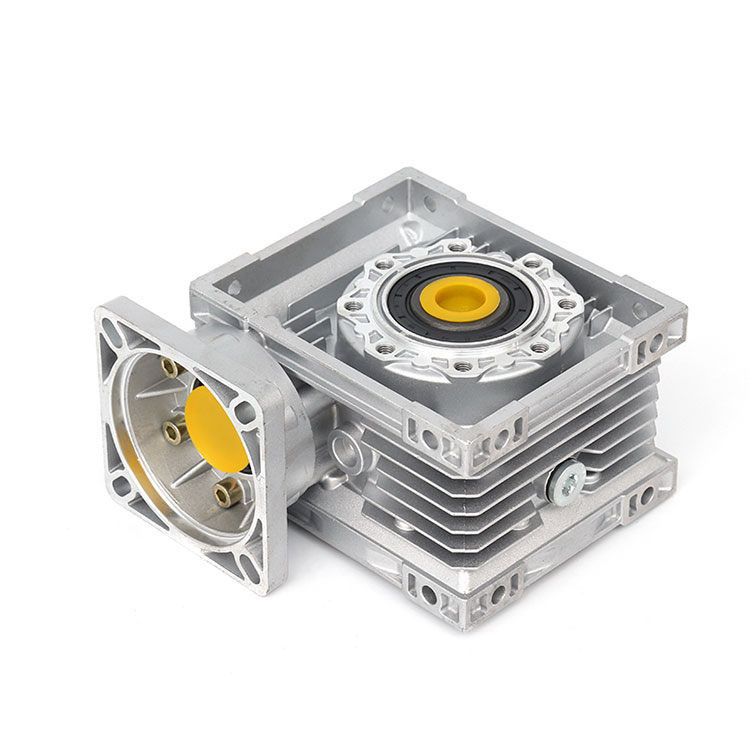

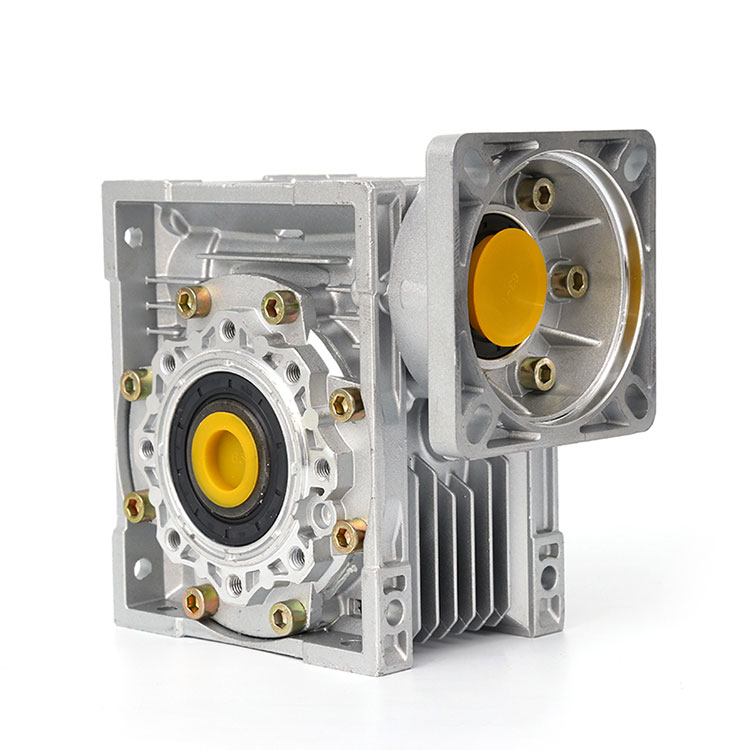

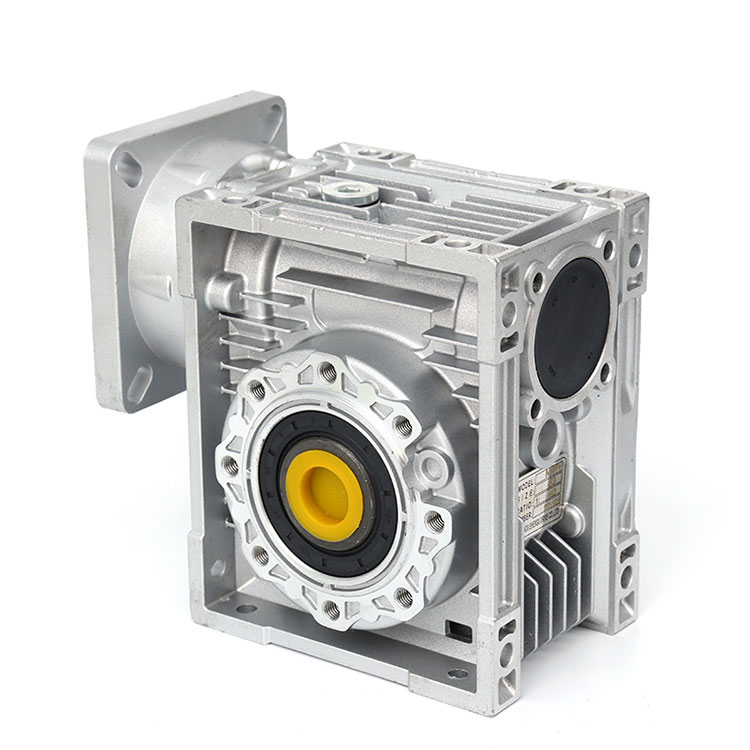

RV 63-reducerare är en av modellerna av RV-reducer-seriens maskmaskreducerare. Den är sammansatt av snäck och snäckhjul, med kompakt struktur, stort utväxlingsförhållande och transmissionsmaskineri med självlåsande funktion under vissa förhållanden. Det är en av de mest använda reducerarna.

RV 63-reducerare i enlighet med den nationella standarden GBl0085-88 cylindriska snäckhjulsmaskparametrar, absorberar den mest avancerade tekniken hemma och utomlands, en unik och ny "fyrkantig låda" formstruktur, lådans form är vacker, med högkvalitativt aluminium pressgjuten legering, har följande fördelar:

1, kompakt mekanisk struktur, lätt volym och form, liten och effektiv;

2, bra värmeväxlingsprestanda, snabb värmeavledning;

3, enkel installation, flexibel och lätt, överlägsen prestanda, enkelt underhåll och reparation;

4, smidig drift, låg ljudnivå, hållbar;

5, stark tillämplighet, säkerhet och tillförlitlighet.

För närvarande har det använts i stor utsträckning i olika industrier av produktionsprocessutrustning mekanisk retardationsanordning, som tas emot väl av användarna. Det är det bästa valet för modern industriell utrustning för att uppnå stort vridmoment, stort hastighetsförhållande, lågt buller, hög stabilitet mekanisk retardation transmissionskontrollanordning.

 Produktstrukturdiagram

1, smidig transmission, vibrationer, stötar och buller är små, stora retardationsförhållande, bred mångsidighet, kan användas med en mängd olika mekanisk utrustning.

2, kan få ett stort utväxlingsförhållande med enstegstransmission, kompakt struktur, de flesta modeller av reducerare har bra självlåsning, den mekaniska utrustningen med bromskrav kan rädda bromsanordningen.

3. Ingreppsfriktionsförlusten för snäcktanden och snäcktandens yta är stor, så transmissionseffektiviteten är lägre än växeln, lätt att värma och högre temperatur.

4. Högre krav på smörjning och kylning.

5, bra ömsesidig matchning, snäckhjul tillverkas enligt nationella standarder, lager, oljetätningar används med standarddelar.

6, lådtypen har bastyp (lådkroppen är vertikal eller horisontell struktur med golvplatta) och universell typ (lådakroppen är kubisk, många sidor med fasta skruvhål, inte med golvplatta eller annan fotplatta och andra strukturella typer)

7, ingångsaxelns anslutningsläge har den grundläggande typen (enkel ingångsaxel och dubbel ingående axel), med motorflänsen två typer.

8. Utgångs- och ingångsaxelns positionsriktning och ingångsaxeln nedåt och uppåt; utgångsaxel upp och ner; ingångsaxel upp och ner.

9, tillgänglig RV 63-reducerare och annan RV-seriereducerare 2 eller 3 flerstegsreducerare, för att få ett bra utväxlingsförhållande.

Reducerat motorval

Produktöversikt Produktsammanfattning

Enstegs snäckväxelreducerare

Genom att använda den högkvalitativa aluminiumlegeringsgjutningsboxkroppen är utseendet lätt

● Hög bärförmåga, stabil transmission, låg vibration, lågt ljud.

● En mängd olika anslutningsstrukturer med effektingång och vridmomentutgång för att möta behoven hos olika anslutningar; lådformsdesign och bashålslayout anpassar sig till en mängd olika installationsmetoder, stark mångsidighet.

● Liten och medelstor låda är helt sluten struktur, stark tätning, smörjoljan inuti lådan är inte lätt att förlora och försämras, behöver inte bytas ut, enkelt underhåll.

 Dubbelstegs snäckväxelreducerare

● Den är sammansatt av en enstegs snäckreducerare, med alla fördelarna med en enstegs snäckreducerare, och ger ett stort utväxlingsförhållande.

● Vanliga tvåstegskombinationsmodeller är: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Om användare har speciella krav, de kan välja 25,30,40,50,63,75,90,110,130,150 som kombinerade enheter efter faktiska behov.

Urvalsmetod Servicefaktor

För att kunna välja NMRV-maskreduceraren korrekt, vänligen förstå först följande punkter:

● belastningsförhållanden applikationsfrekvens M bok cong 2 dö inte från marken för att betala berget

● arbetsdriftssituation Bestäm arbetstillståndskoefficienten K1 och arbetstillståndskorrektionskoefficienten K2

● Mekaniska belastningstyper A, B och C bestäms enligt Tabell 1.

● Kontrollera enligt tabell 2 korrigeringskoefficienten för arbetstillståndet K2.

Sida-07

Val av mekaniska belastningstyper (tabell 1)

Tabell 1 val av maskinlastklassificering

Korrektionsfaktor K2 för arbetsvillkor är vald (tabell 2)

Arbetstillståndskoefficienten K1 väljs (Figur 1) Diagram 1 arbetstillståndskoefficient K1

 Välj reducering

● Användaren måste först bestämma den ingående mekaniska belastningen T (vridmoment) för arbetsmaskinen, T multiplicerat med arbetstillståndskoefficienten K1, och sedan multiplicerat med arbetstillståndskorrektionskoefficienten K 2, det vill säga för att erhålla det utgående vridmomentvärdet på reduceraren, och i kombination med hastighetsförhållandet eller utgående hastighetsvärde, välj önskade reducerspecifikationer.

● Användaren kan även beräkna det utgående vridmomentet enligt den kända ineffekten, kombinerat med förhållandet eller utgående hastighetsvärde, och välja reducering.

Exempel urval

Exempel 1. Universellt transportband (likformig belastning)

Vridmoment: 19N.m gångtid 8 timmar/dag

Hastighet: ca 55 r/min, startfrekvens: 10 gånger/timme

Reducerare: 1/25, omgivningstemperatur: inomhus 25℃

① Enligt tabell 1 bestäms lasttypen

Belastningstyp: ingen stöt, jämn belastning, välj A;

② Enligt FIG. 1, ta frekvensskärningspunkten på 10 gånger / timme på linje A och ta reda på koefficienten K1=1 för körtiden på 8 timmar / dag;

③ Enligt tabell 2 är koefficienten K2=1;

④ Då är vridmomentvärdet 19 K1 K2=1911=19 N. Och m, med den valfria närmaste 19 N. Hastighetsreduceraren på m.

Valt resultat: NMRV30-1 / 25

Ineffekt är 0,18 kW, utgående hastighet är 56 rpm och utgående vridmoment är 21 N.m

Exempel 2. Transportband (medium slagbelastning)

Vridmoment: 65N. M., körtid: 16 timmar/dag,

N,00 gånger/timme,

Reducerare: 1 / 60,"Dålig temperatur: 35℃, motor direktanslutning

① Enligt tabell 1 bestäms lasttypen

Belastningstyp: mild stötbelastning, välj B;

② Enligt FIG. 1, ta stödpunkten för frekvensen 100 gånger/timme på B-linjen och hitta koefficienten för 16 timmar/dag körtid K1=1,65;

③ Enligt tabell 2 är koefficienten K2=1,15;

④ Vridmomentvärdet är 65xK1xK2=70x1,65x1,15=1 23 N. Och m, kan välja närmaste 123N. Hastighetsreduceringen av m.

Valt resultat: NMRV63-1 / 60

Ineffekt är 0,55 kW, utgående hastighet är 23,3 rpm och utgående vridmoment är 140N.m

Modellnummerbeskrivning: Modellanteckningar

Inhemska och utländska modeller kontrollerar Jämförelsetabell över modell

Processprocess och testutrustning

Teknik & testutrustning

Med högprecision CNC-verktygsmaskiner och bearbetningscenter, avancerad utrustning och testinstrument

Utmärkt teknik och strikt och perfekt kvalitetsledningssystem

Och samla med professionell och teknisk elit och ledande nivå av vetenskap och teknik team

Utnyttja ny teknik, ny process och nya material till fullo för att säkerställa produkternas stabilitet och tillförlitlighet

Produktkvalitet kommer från de avancerade tillverkningsmetoderna, och känslan av kvalitetskvalitet kommer från den kontinuerliga innovationen

frågor behöver uppmärksamhet

1. Arbetsmiljötemperaturen är -40℃ - + 40℃. När arbetsmiljötemperaturen är lägre än 0 ℃ måste smörjoljan värmas upp till mer än 0 ℃ innan start. När arbetsmiljötemperaturen är högre än 40℃ måste kylningsåtgärder vidtas.

2. Snäckväxelreduceraren kan rotera positivt och omvänt
