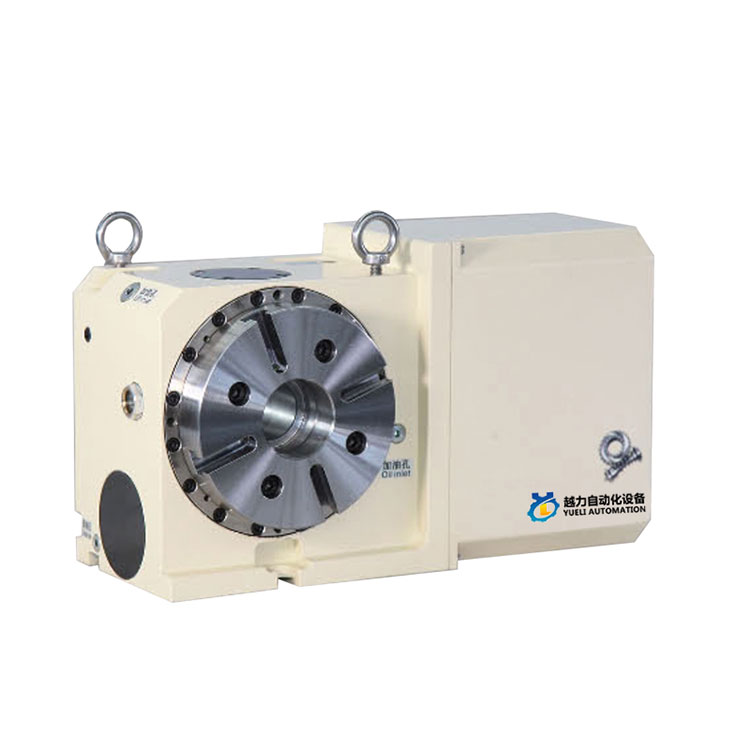

170 Fyraxlig CAM Skivspelare
  • 170 Fyraxlig CAM Skivspelare170 Fyraxlig CAM Skivspelare

170 Fyraxlig CAM Skivspelare

YueLi är en av de professionella tillverkarna och leverantörerna av 170 fyraxliga CAM-skivor i Kina. Våra produkter är CE-certifierade och har i lager i fabrik, välkommen till grossist 170 fyraxlig CAM-skivspelare från oss.

Skicka förfrågan

Produktbeskrivning

Yueli 170 fyraxlad CAM skivspelare

YueLi är en av de berömda tillverkarna och leverantörerna av Kina 170 fyraxliga CAM-skivspelare. Vår fabrik är specialiserad på tillverkning av 170 fyraxlad CAM-skivspelare. Välkommen att köpa 170 Fyraxlig CAM Skivspelare från oss. Varje förfrågan från kunder besvaras inom 24 timmar.

CAM-typ noll bakslag CNC-rotation


Cam-roller transmissionsstruktur antas inuti produkten.

CAM axel nål rullager förkompression ingen spalt rullande drivning.

Ingen glidfriktion, bibehåller kontinuerligt inga spaltegenskaper.

Hög noggrannhet vid upprepning av framåt- och bakåtrörelse.

Hög styvhet, hög effektivitet.

Orsakar inte dålig noggrannhet på grund av temperaturhöjning.

Inget behov av regelbunden kalibrering och justering.


Arbetsprincip och egenskaper hos CNC-skivspelare av kamtyp
Principen för förladdning



Jämfört med den traditionella snäckväxeln av typen NC-vändskiva, har NC-skivan med galler CAM-typ högre precision

Driftegenskaper av grad, hög hastighet, noll ryggfrigång och tung belastning. Ingående axiella kammar

Nålrullager på utgående axelrevolver på den med konstant hastighet drivande krökta ytan är förkomprimerad rullande kontakttransmission,

För att uppnå noll bakspel och högre hastighet, på grund av den rullande transmissionen nästan noll

Friktionsrörelse, så att mekanismen kan upprätthålla ingen bakslagsöverföring, hög precisionspositionering och inget behov

Regelbundet kalibrerings- och justeringsarbete bör utföras. Lattice CAM typ CNC skivspelare, Han ur axeln användning

Det stora lagret är anordnat på den runda ytterväggen av axeln, och de två ändarna av CAM-ingångsaxeln är inställda med dubbla lager.

Det förbättrar också stabiliteten och belastningskapaciteten hos skivspelaren, och kan bättre klara av bearbetningen

Hög hastighet och tung skärkraft förbättrar bearbetningsnoggrannheten, effektiviteten och minskar kostnaderna.


Jämförelse av mekanismegenskaper hos CAM typ noll bakslag NC skivspelare






Nej.

Artikel

Roller  CAM  Torktumlare  1M

Typ av snäckväxel

1

Drivtyp

Ccw

Utgångsvinkel



- CCWa Outout The 360

2

Drive status

Rullande kontakt

Skjutkontakt

3

Material: Hårdhet på kontakten

Kamaxel: Härdande stål; HRC60

Snäckaxel: Härdande stål; HRC60

Kamföljare;Lagerstål; HRC60

Snäckväxel; Fosforbrons; HB90

4

Förladda

○JA

X N0

5

Överföringseffektivitet

〇Högre

△Sänk

Positioneringstid 90° (exempel)


Artikel N0.

Konkurrent


Lossa spindelns klämning

Acceleration

Linjär roterande rörelse

Linjärroterande rörelse

Minska hastigheten

Minska hastigheten

Bearbetningsfrigöring

Bearbetningsfrigöring

Kläm fast spindeln

Kläm fast spindeln

Cykeltid

Cykeltid


Hastighetskapacitet
Stelhet



Varaktighet
3 Rulllager


Yueli170  Referensdata



KOD NEJ

ENHET

Yueli170

Bordsdiameter

φmm

170

Mitthöjd

mm

135

Spindelhål

φmm

60

T slits bredd

mm

12

Styrnyckelns bredd

mm

18

Servomotor

FANUC

b8

MITSUBISH

HF104

Minsta ökning



0,001°

Utväxling



1:36

Max. rotationshastighet (3000 rpm)

rpm

80

Utgångshastighet vridmoment

kg/m

35

Hydraulisk resurs pneumatisk/hydraulisk

kg/m²

20

Utgående vridmoment vid broms

kg/m

35

Indexeringsnoggrannhet

sek

20

Repeterbarhet

sek

4

Produktkvalité

kg

63

Tillåten

arbetsvikt

vertikal

kg

70

horisontell

kg

140

vertikal stjärtstock

kg

140

Tillåten belastning

↓F

kgf-m

800

F*L

kgf-m

42

F*L

kgf-m

40


Yueli170 Mått på skivspelaren
