Du kan vara säker på att köpa 200 fyraxlad CAM-skivspelare från YueLi-fabriken och vi kommer att erbjuda dig den bästa servicen efter försäljningen och snabb leverans.

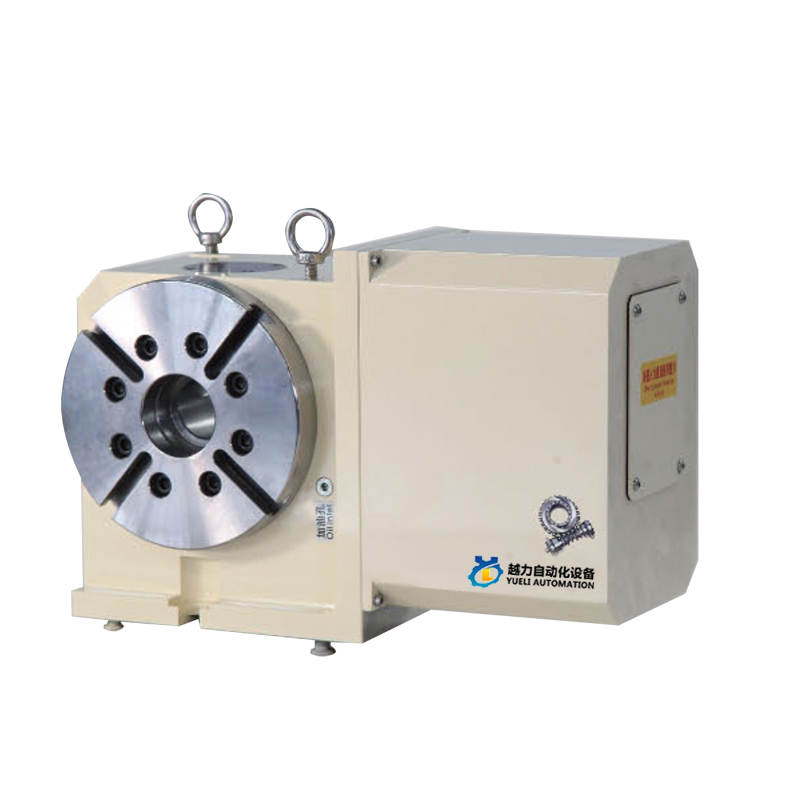

YUELI200 fyraxlig CAM skivspelare
Som en professionell 200 fyraxlad CAM skivspelare kan du vara säker på att köpa 200 fyraxlad CAM skivspelare från vår fabrik och YueLi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Cam-roller transmissionsstruktur antas inuti produkten.
CAM axel nål rullager förkompression ingen spalt rullande drivning.
Ingen glidfriktion, bibehåller kontinuerligt inga spaltegenskaper.
Hög noggrannhet vid upprepning av framåt- och bakåtrörelse.
Hög styvhet, hög effektivitet.
Orsakar inte dålig noggrannhet på grund av temperaturhöjning.
Inget behov av regelbunden kalibrering och justering.
Arbetsprincip och egenskaper hos CNC-skiva av kamtyp
Principen för förladdning
Jämfört med den traditionella snäckväxeln av typen NC-vändskiva, har NC-skivan med galler CAM-typ högre precision
Driftegenskaper av grad, hög hastighet, noll ryggfrigång och tung belastning. Ingående axiella kammar
Nålrullager på utgående axelrevolver på den med konstant hastighet drivande krökta ytan är förkomprimerad rullande kontakttransmission,
För att uppnå noll bakspel och högre hastighet, på grund av den rullande transmissionen nästan noll
Friktionsrörelse, så att mekanismen inte kan upprätthålla någon bakslagsöverföring, hög precisionspositionering och inget behov
Regelbundet kalibrerings- och justeringsarbete bör utföras. Lattice CAM typ CNC skivspelare, Han ur axeln användning
Det stora lagret är anordnat på den runda ytterväggen av axeln, och de två ändarna av CAM-ingångsaxeln är inställda med dubbla lager.
Det förbättrar också stabiliteten och belastningskapaciteten hos skivspelaren och kan bättre klara bearbetningen Hög hastighet och tung skärkraft, förbättra bearbetningsnoggrannheten, effektiviteten och minska kostnaderna.
Nej. |
Artikel |
Roller CAM Torktumlare 1M |
Typ av snäckväxel |
1 |
Drivtyp |
Ccw Utgångsvinkel |
- CCWa Outout The 360 |
2 |
Drive status |
Rullande kontakt |
Skjutkontakt |
3 |
Material: Hårdhet på kontakten |
Kamaxel: Härdande stål; HRC60 |
Snäckaxel: Härdande stål; HRC60 |
Kamföljare;Lagerstål; HRC60 |
Snäckväxel; Fosforbrons; HB90 |
||
4 |
Förladda |
○JA |
X N0 |
5 |
Överföringseffektivitet |
〇Högre |
△Sänk |
|
Artikel N0. |
Konkurrent |
|
Lossa spindelns klämning |
|||
Acceleration |
|||
Linjär roterande rörelse |
Linjärroterande rörelse |
||
Minska hastigheten |
Minska hastigheten |
||
Bearbetningsfrigöring |
Bearbetningsfrigöring |
||
Kläm fast spindeln |
Kläm fast spindeln |
||
Cykeltid |
Cykeltid |
Hastighetskapacitet |
Stelhet |
|
|
Varaktighet |
3 Rulllager |
|
|
KOD NEJ |
ENHET |
Yueli200 |
|
Bordsdiameter |
φmm |
200 |
|
Mitthöjd |
mm |
160 |
|
Spindelhål |
φmm |
60 |
|
T slits bredd |
mm |
12 |
|
Styrnyckelns bredd |
mm |
18 |
|
Servomotor |
FANUC |
b8 |
|
MITSUBISH |
HF104 |
||
Minsta ökning |
|
0,001° |
|
Utväxling |
|
1:36 |
|
Max. rotationshastighet (3000 rpm) |
rpm |
80 |
|
Utgångshastighet vridmoment |
kg/m |
35 |
|
Hydraulisk resurs pneumatisk/hydraulisk |
kg/m² |
20 |
|
Utgående vridmoment vid broms |
kg/m |
35 |
|
Indexeringsnoggrannhet |
sek |
20 |
|
Repeterbarhet |
sek |
4 |
|
Produktkvalité |
kg |
67 |
|
Tillåten arbetsvikt |
vertikal |
kg |
70 |
horisontell |
kg |
140 |
|
vertikal stjärtstock |
kg |
140 |
|
Tillåten belastning |
↓F |
kgf-m |
800 |
|
F*L kgf-m |
42 |
|
|
F*L kgf-m |
40 |
