CNC lutande bäddsvarv med servotorn och hydraulisk bakkropp

CNC lutande bäddsvarv med servotorn och hydraulisk bakdel (modell YL-46K) är en precisionssvarvmaskin tillverkad av Quanzhou Yueli Automation Equipment Co., Ltd. Den 30-graders lutande bädddesignen ger styvhet och effektiv spånavlägsning under tunga skäroperationer. Utrustad med FANUC Oi-TF PLUS (5) CNC-system och Japan THK 32 mm precisionskulskruvar och 30 mm linjära rullstyrningar, levererar maskinen konsekvent noggrannhet och långsiktig stabilitet. Huahong-spindelmotorn på 7,5 kW erbjuder ett hastighetsområde på 0 till 5000 rpm. Den hydrauliska bakdosan med MT4-kona och 500 mm rörelse stöder stabilt hållning av arbetsstycket, medan 63 servotornet möjliggör automatiserade verktygsbyten för förbättrad produktionseffektivitet.

Kärnfunktioner

CNC-svarv med snedbädd med servotorn och hydraulisk bakdel erbjuder följande nyckelfunktioner.

· Snedbäddsdesign: 30-graders lutande bädd för ökad styvhet och effektivt spånflöde under bearbetning.

· Högprecisionsspindel: Precisionsspindel av patrontyp med japanska NSK-lager. Spindel modell A2-5 med 170mm diameter.

· Premium styrbanor: Japan THK 30 mm precision linjära rullstyrningar. X-axel med 4 standardblock, Z-axel med 4 förlängda block.

· Precisionskulskruvar: Japan THK 32 mm kulskruvar med 10 mm stigning för både X- och Z-axlar.

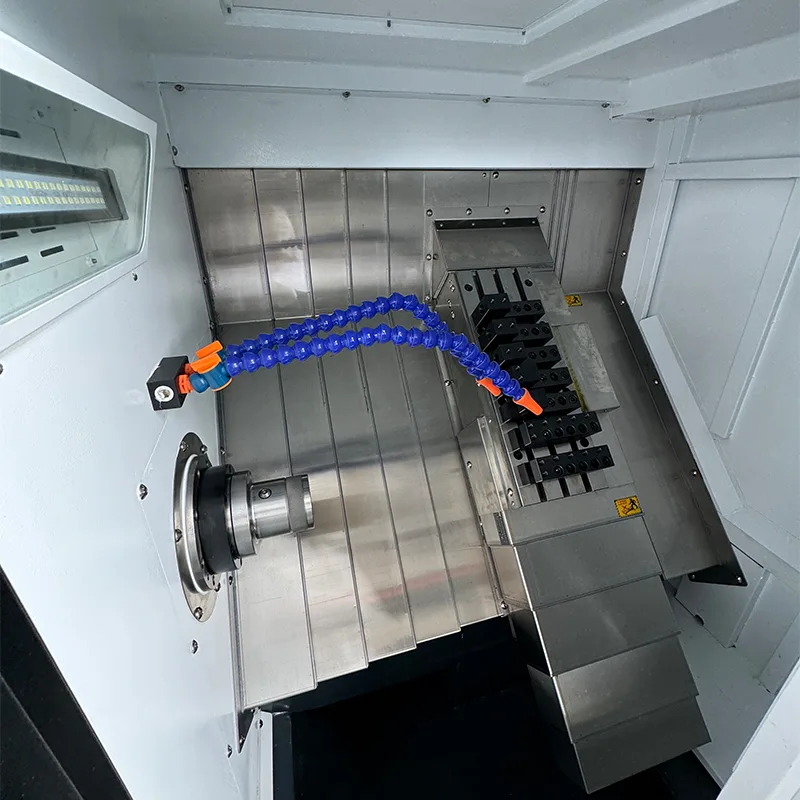

· Servo revolver: 63 servo revolver för snabb och exakt verktygsindexering.

· Hydraulisk bakdel: Linjär styrdäck med hydraulisk framdrivning. Baksäcksrörelse 500 mm med MT4-kona.

· Motordrivsystem: Huvudspindelmotor med remdrift, X- och Z-servomotorer med direktdrivningsanslutning.

Tekniska specifikationer

Följande tabell listar de fullständiga tekniska parametrarna för CNC-svarv med snedbädd med servotorn och hydraulisk bakdel.

Maskinkonfiguration

CNC-svarv med snedbädd med servotorn och hydraulisk bakkropp är byggd med följande huvudkomponenter och märken.

· CNC-system: FANUC Oi-TF PLUS (5) med FANUC X/Z servomotorer och drivenheter.

· Spindelmotor: Huahong 7,5KW.

· Kulskruvar: Japan THK 32 mm precisionskulskruvar.

· Linjära rullstyrningar: Japan THK 30 mm precisionsrullstyrningar.

· Spindelmontering: patronprecisionstyp med japanska NSK-lager.

· Hydraulisk roterande cylinder: Taiwan.

· Hydraulstation: Taiwan.

· Power Head: 3-stationer, 11,4N.

· Kylvätskepump: 750W.

Standardtillbehör

Varje CNC-svarv med snedbädd med servotorn och hydraulisk bakdel kommer med följande tillbehör.

· Fjäderhylsa för klämmaterial – 1 st ingår.

· Svarvverktygshållare – 3 st.

· Borrverktygshållare – 2 st.

· Borrverktygsstänger – ER20A förlängningsstång, 2 st.

· Sexkantnyckelsats – 1 set.

Tillämpningar och fördelar

CNC-svarv med lutande bädd med servotorn och hydraulisk bakkropp är lämplig för ett brett spektrum av svarvapplikationer.

· Bearbetningskapacitet: Maximal svarvdiameter 375 mm, maximal bearbetningslängd 380 mm med chuck. Hanterar en mängd olika material inklusive stål, rostfritt stål och icke-järnmetaller.

· Produktionseffektivitet: 63 servorevolver möjliggör snabb verktygsindexering, minskar inställningstiden och ökar genomströmningen för batchproduktion.

· Precision och stabilitet: Japanska THK-styrbanor och kulskruvar, kombinerat med FANUC CNC-kontroll, säkerställer konsekvent noggrannhet och repeterbarhet.

· Stöd för arbetsstycke: Hydraulisk ändstock med 500 mm vandring och MT4-kona ger säker fastspänning för längre arbetsstycken.

· Styv konstruktion: 30-graders lutande bädd med kraftiga rullstyrningar stödjer stabila tunga skäroperationer.

Tillverkning och kvalitetssäkring

CNC-svarv med snedbädd med servotorn och hydraulisk bakkropp är tillverkad under strikta kvalitetskontrollstandarder.

· Alla nyckelkomponenter kommer från etablerade varumärken inklusive FANUC, Japan THK, Japan NSK och Huahong.

· Precisionsmontageprocesser för kulskruvar, linjära styrningar och spindelenheter.

· Rigorös inspektion och testning före leverans för att säkerställa maskinens noggrannhet och tillförlitlighet.

· Uppbackad av mer än tio års tillverkningserfarenhet och professionell teknisk support.

Vanliga frågor

Vilket CNC-system används på denna snedbäddssvarv?

Maskinen använder FANUC Oi-TF PLUS (5) CNC-system med FANUC servomotorer och drivningar för X- och Z-axlar.

Vilka är axelrörelserna för denna CNC-svarv?

X-axelns rörelse är 200 mm och Z-axelns rörelse är 460 mm.

Vad är spindelhastigheten och motoreffekten?

Spindelhastigheten sträcker sig från 0 till 5000 RPM, driven av en 7,5KW Huahong-spindelmotor.

Vilken typ av styrbanor och kulskruvar används?

Maskinen använder Japan THK 32 mm precisionskulskruvar och 30 mm precision linjära rullstyrningar.

Vad är maskinens vikt och totala mått?

Maskinens mått är 1875×1021×1263 mm och vikten är cirka 1,8 ton.
