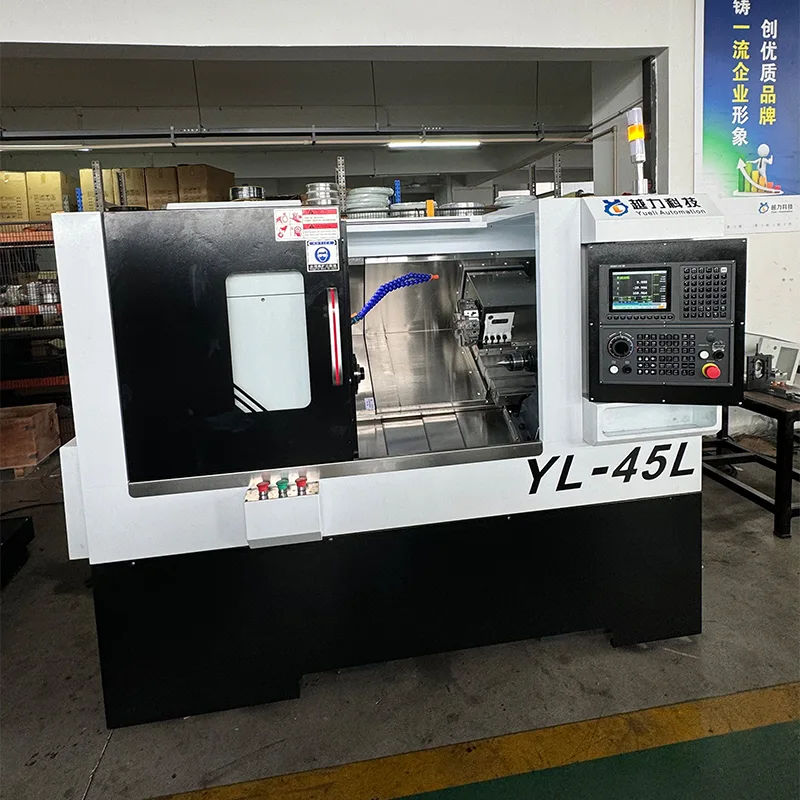

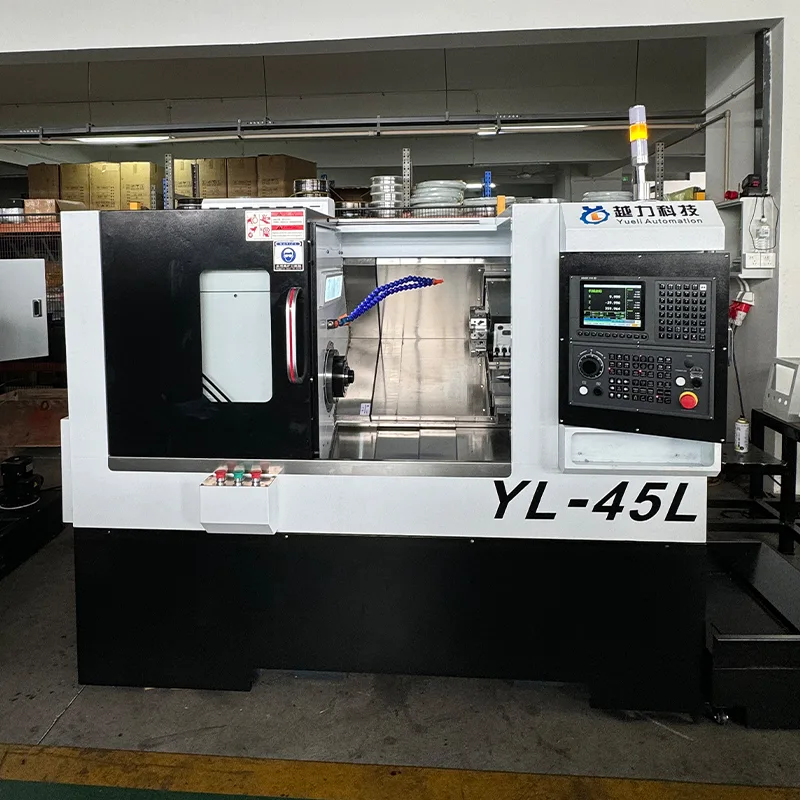

Snedbädd CNC-svarv med servotorn och ändstock

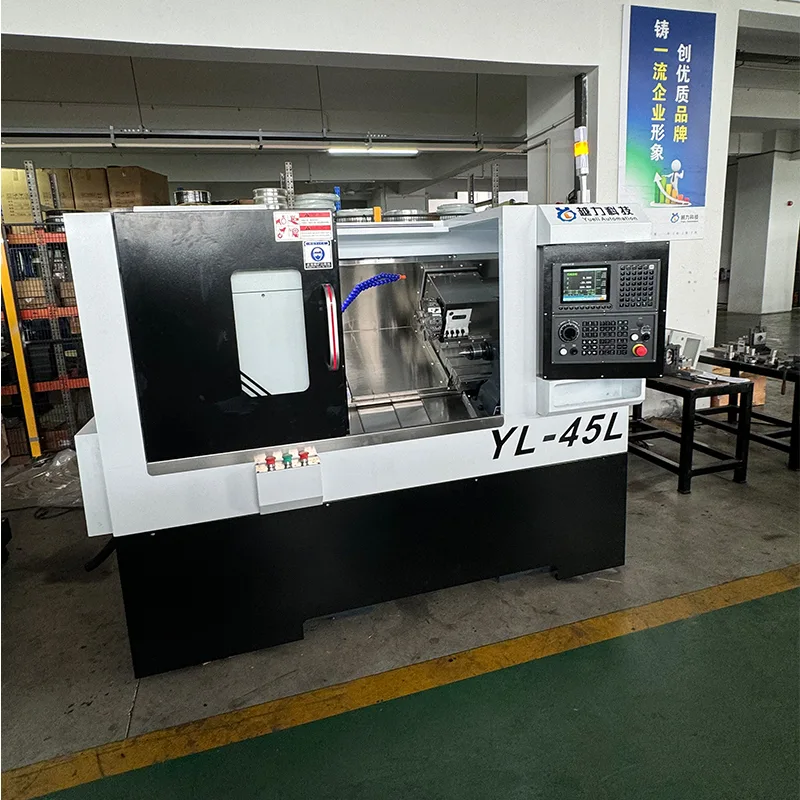

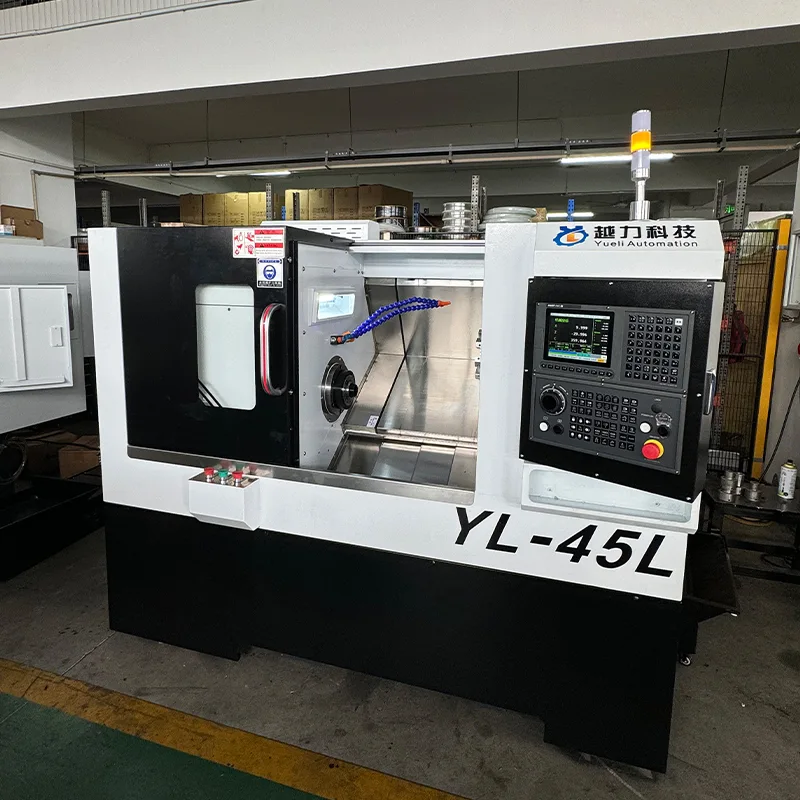

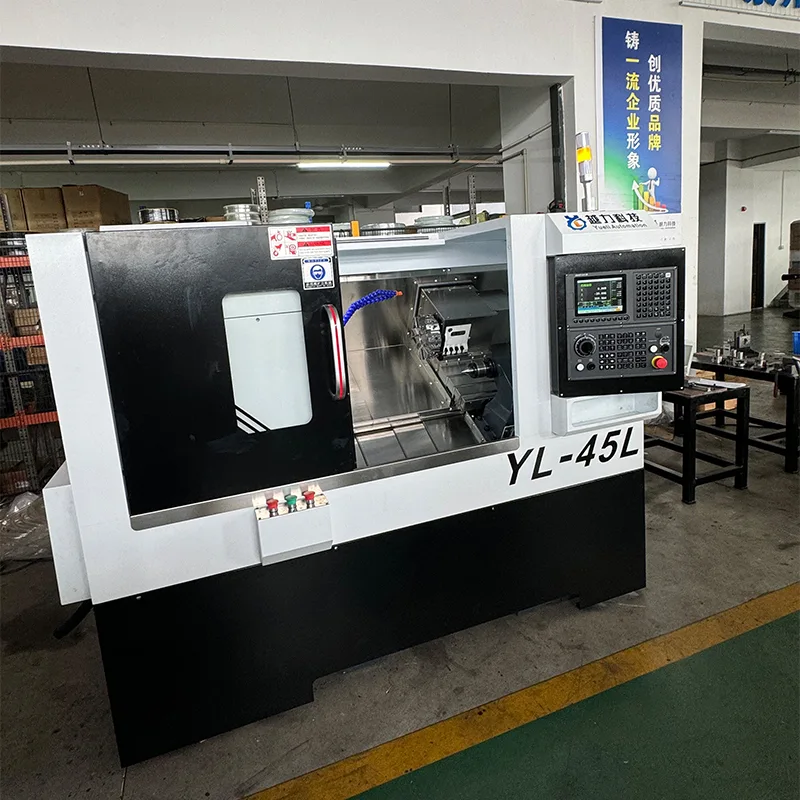

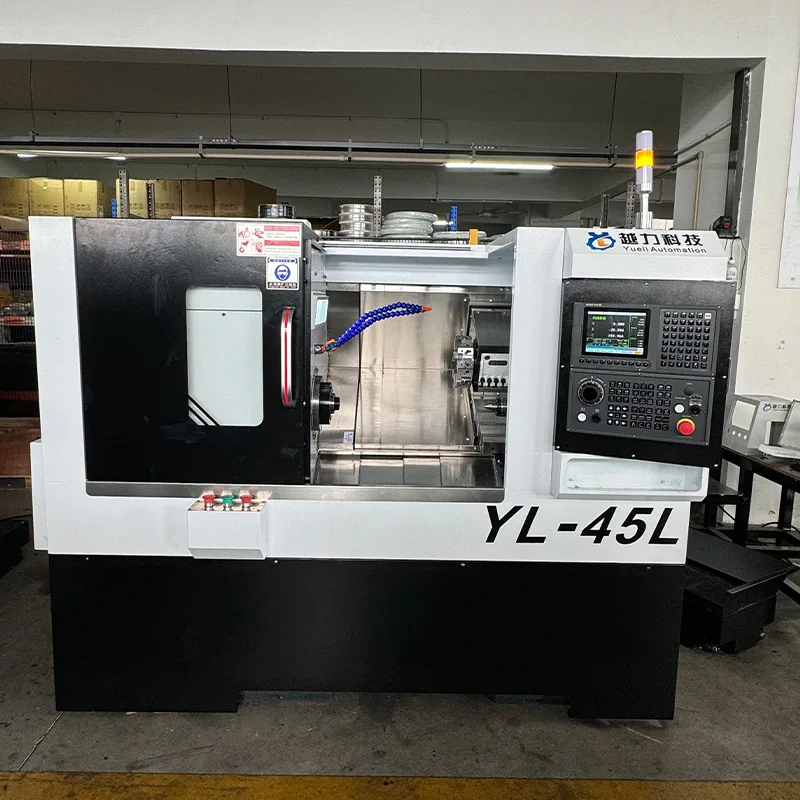

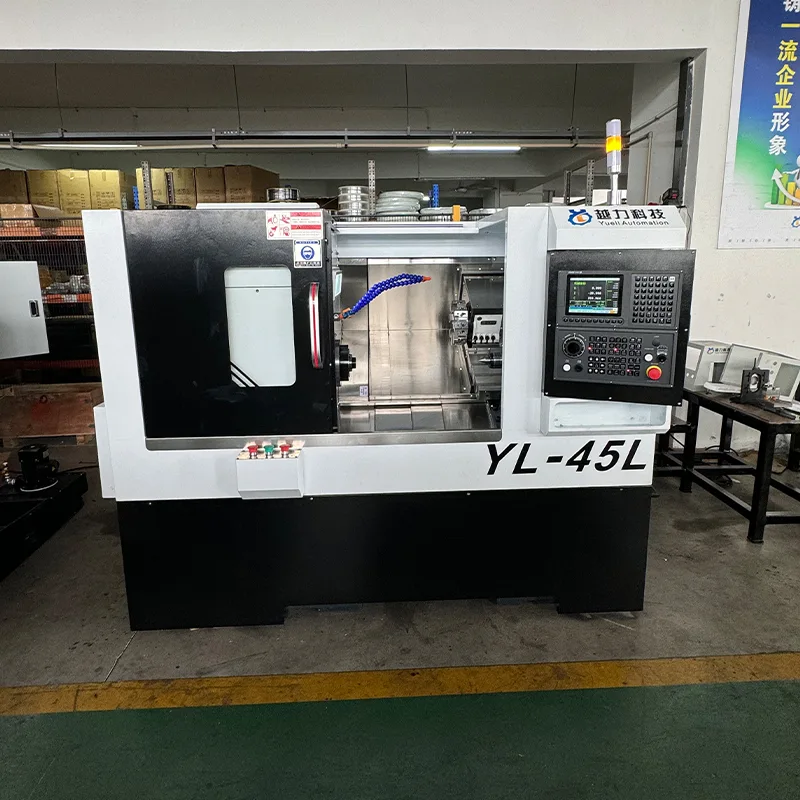

CNC-svarv med lutande bädd med servotorn och bakdel (modell YL-45L) tillverkas av Quanzhou Yueli Automation Equipment Co., Ltd. Maskinen har en 30-graders lutande bädddesign med ett 63 servotorn för verktyg. Den är utrustad med FANUC Oi-TF PLUS (5) CNC-system, Japan THK 32 mm precisionskulskruvar och 30 mm precisions linjära rullstyrningar, vilket ger stabil och exakt bearbetningsprestanda. Spindelhastigheten sträcker sig från 0 till 5000 RPM med en 7,5KW Huahong spindelmotor. Maskinen har en linjär styrdock med hydraulisk framdrivning, ändstockens slaglängd är 500 mm och ändstockens avsmalning är MT4. Maximal svarvdiameter är 375 mm och maximal bearbetningslängd är 380 mm med chuck.

Tekniska specifikationer

Följande tekniska parametrar gäller för CNC-svarv med snedbädd med servotorn och ändstock.

Huvudkonfiguration

CNC-svarven med snedbädd med servotorn och bakstycke är utrustad med följande nyckelkomponenter.

Standardtillbehör

Följande tillbehör medföljer Slant Bed CNC-svarven med servotorn och bakstycke.

Maskinstruktur och nyckelfunktioner

CNC-svarven med lutande bädd med servotorn och bakkropp innehåller följande struktur- och prestandaegenskaper.

· Bädd: 30-graders lutande bädddesign för styvhet och effektivt spånflöde.

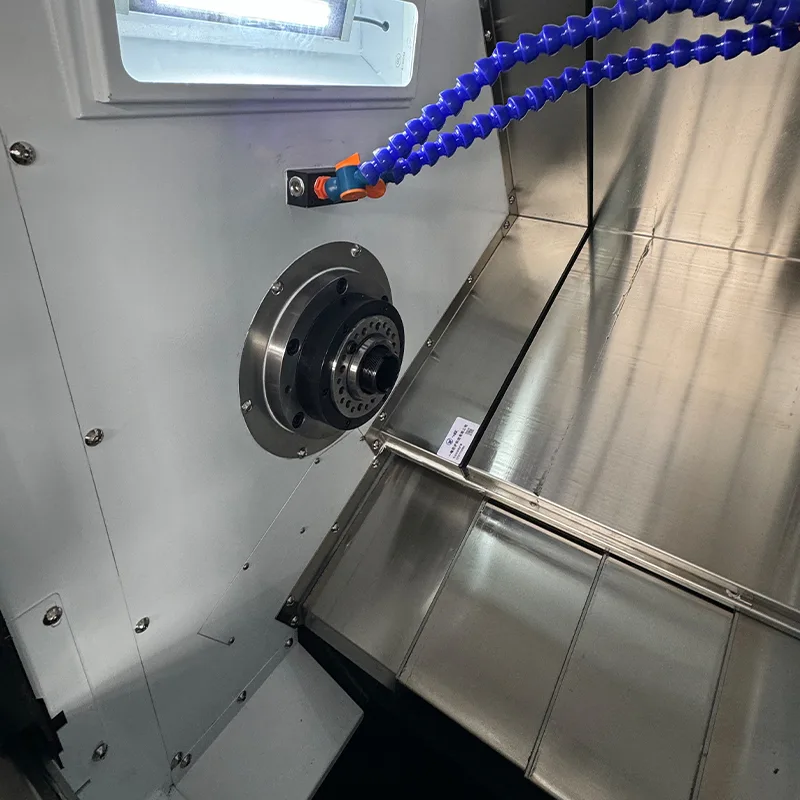

· Spindel: Patronprecisionsspindelenhet med Japan NSK-lager. Spindel modell A2-5 med 170mm diameter. Hastighetsområde 0-5000 RPM.

· Styrbanor: Japan THK 30 mm precision linjära rullstyrningar. X-axel med 4 standardblock, Z-axel med 4 förlängda block.

· Kulskruvar: Japan THK 32 mm precisionskulskruvar med 10 mm stigning för både X- och Z-axlar.

· Verktyg: 63 servorevolver för automatiskt verktygsbyte.

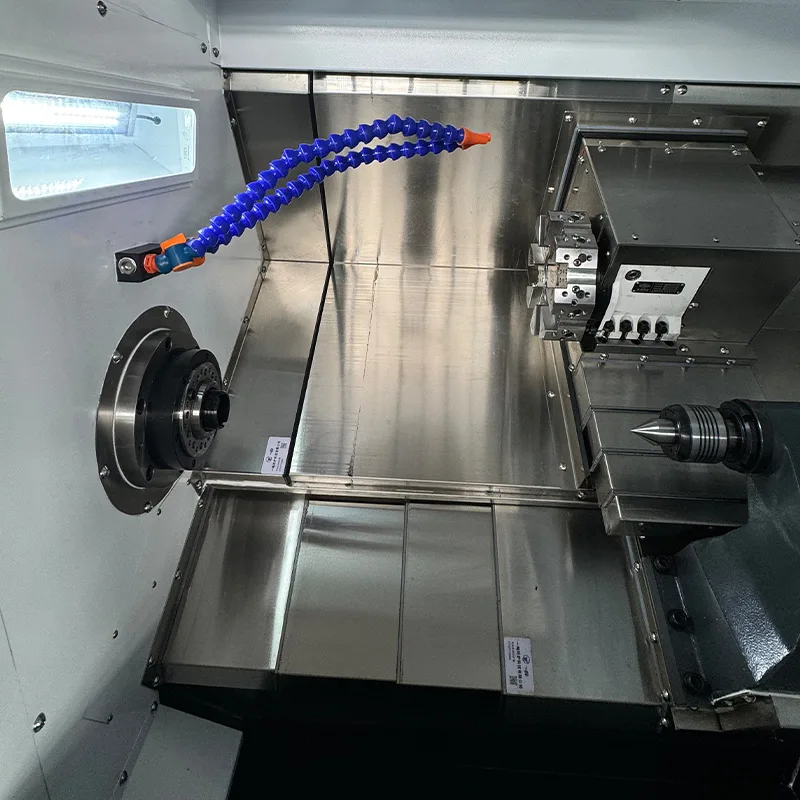

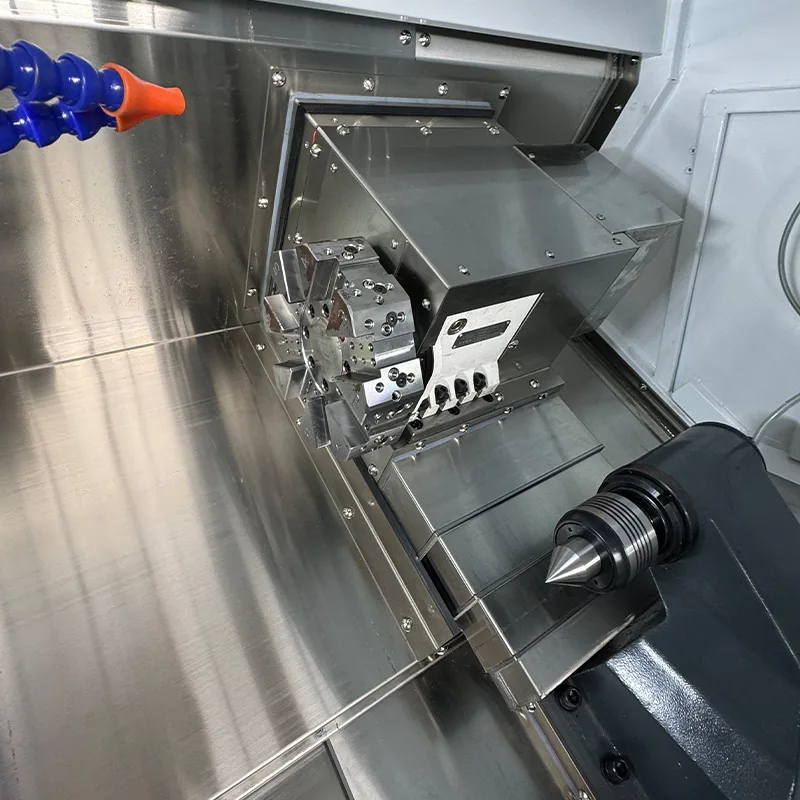

· Bakdosa: Linjär styrdock med hydraulisk framdrivning. Bakaxelns slaglängd 500 mm. Avsmalnande bakdel MT4.

· Motoranslutningar: Huvudmotor med remdrift, X- och Z-motorer med direktdrift.

Beställningsinformation

Följande pris- och beställningsdetaljer gäller för CNC-svarv med snedbädd med servotorn och baksäck.

· Produktnamn: Slant Bed CNC-svarv (Tool Turret Type)

· Modell: YL-45L

· Betalningsvillkor: 30% deposition, balans före leverans

· Garanti: 1 år för delar (exklusive konstgjorda skador)

· Skatt: 13% moms ingår

· Frakt: Ingår

Vanliga frågor

Vad är kontrollsystemet för denna lutande CNC-svarv?

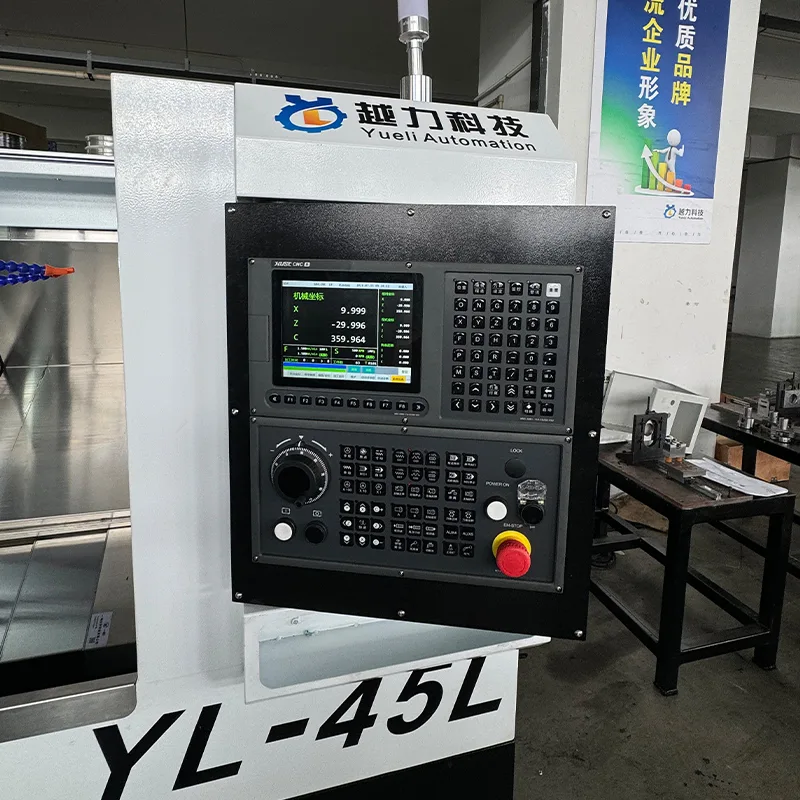

CNC-svarven med lutande bädd använder FANUC Oi-TF PLUS (5) CNC-system med FANUC servomotorer och drivningar för X- och Z-axlarna.

Vad är X- och Z-axelrörelserna för denna maskin?

X-axelns rörelse är 200 mm och Z-axelns rörelse är 460 mm. Vad är spindelhastigheten och spindelmotorns effekt?

Spindelhastighetsområdet är 0 till 5000 RPM, och spindelmotoreffekten är 7,5KW från Huahong.

Vilken typ av säng och verktyg har denna maskin?

Maskinen har en 30-graders lutande bädd med ett 63 servotorn för automatiskt verktygsbyte.

Vilka är specifikationerna för styrbanor och kulskruvar?

X- och Z-axlarna använder 32 mm precisionskulskruvar och 30 mm precisions linjära rullstyrningar, båda från Japan THK.

Vad är vikten och måtten på denna CNC-svarv?

Maskinens mått är 1875×1021×1263 mm, och vikten är cirka 1,8 ton.

Vilken typ av bakstycke har maskinen?

Maskinen har en linjär styrdock med hydraulisk framdrivning, ändstockens slaglängd är 500 mm och ändstockens avsmalning är MT4.
