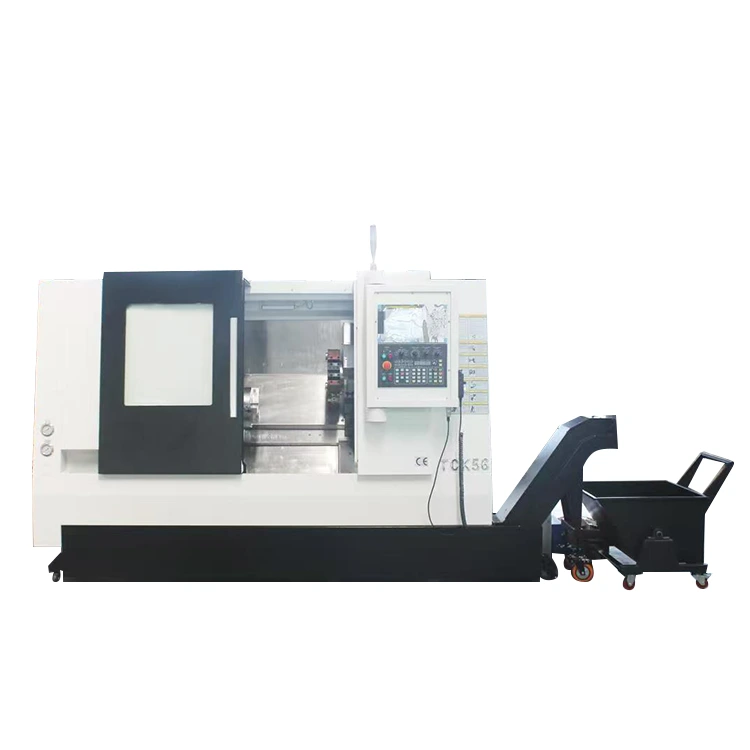

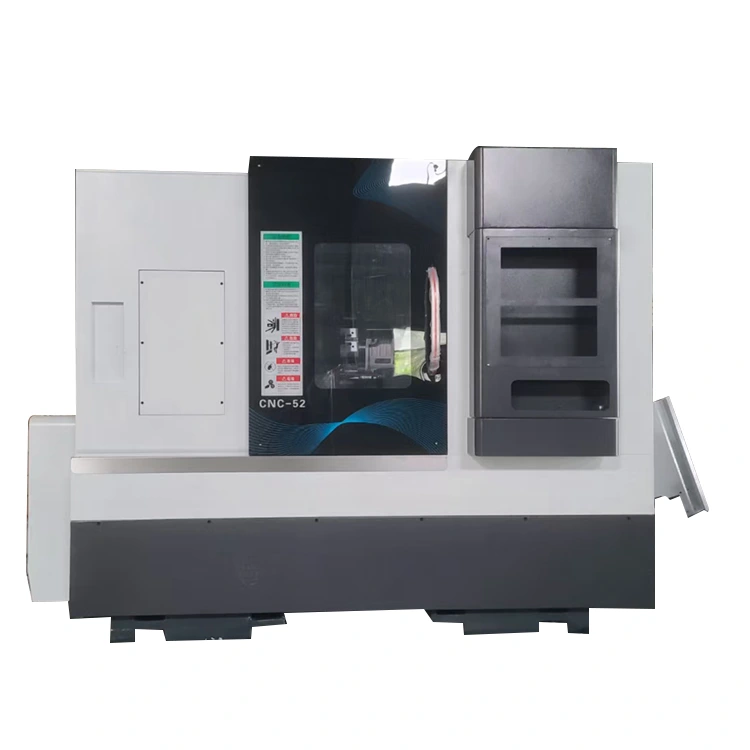

CNC-svarvfräscenter med ändstock

INGA.

Namn

Enhet

Spec

Anmärkning

1

Skjutbordsskiva Dimension

mm

450*340

2

Max rörelse för z-axeln

mm

600

3

Max rörelse för X-axeln

mm

300

4

Max svängdiameter

mm

650

5

Diatans från spindel till glidbordsskiva

mm

170

6

Avstånd från spindelcentrum till mark

mm

1100

7

MAX bearbetningslängd

mm

475

Med krafttornet NF80-170-BMT55-12T som ett exempel

8

MAX vriddiameter

mm

500

9

Spindelmodell (spindeldiameter)

mm

A2-6（200）

10

Spindelhastighet

RPM

0-4000

11

Specifikationer för X、Z kulskruv

32*10/40*10

Japansk THK kulskruv, klass C3

12

X-axel linjär styrskena

Taiwan HIWIN roller clss p, storlek 35

4 Sliders-standardtyp

13

Z-axel linjär styrskena

Taiwan HIWIN roller clss p storlek 35

4 skjutreglage - skjutreglage med utökad längd

14

Anslutningsmetod för X.Z-huvudmotor

Kamrem/Direktdrift/Direktdrift

15

X.Z. Bakaxelmotorfläns/tapp

mm

130/110

16

Maskinstorlek

mm

2415*1257*1270

17

Maskinens nettovikt

KG

3800 kg

Med inre och  externt skydd

18

Installationsmetod för verktyg

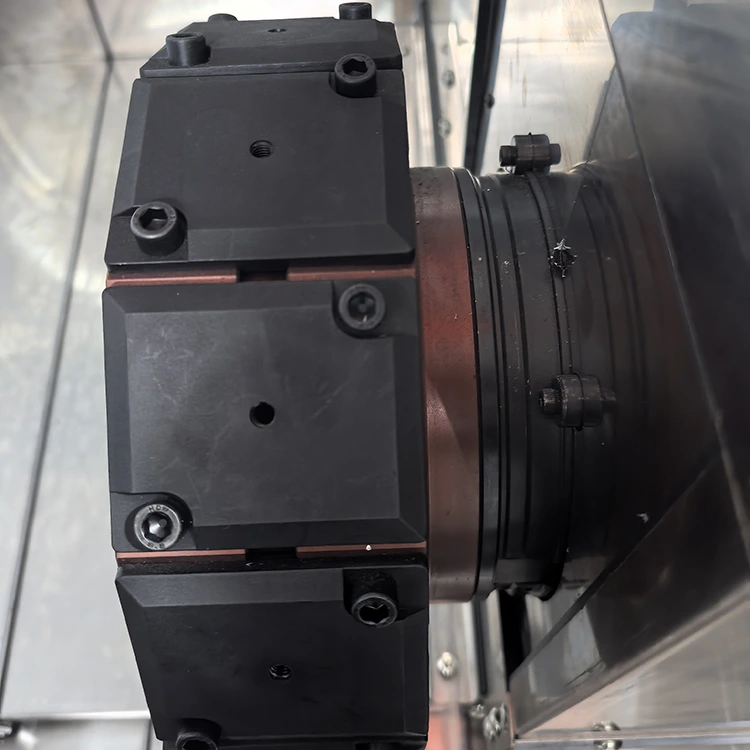

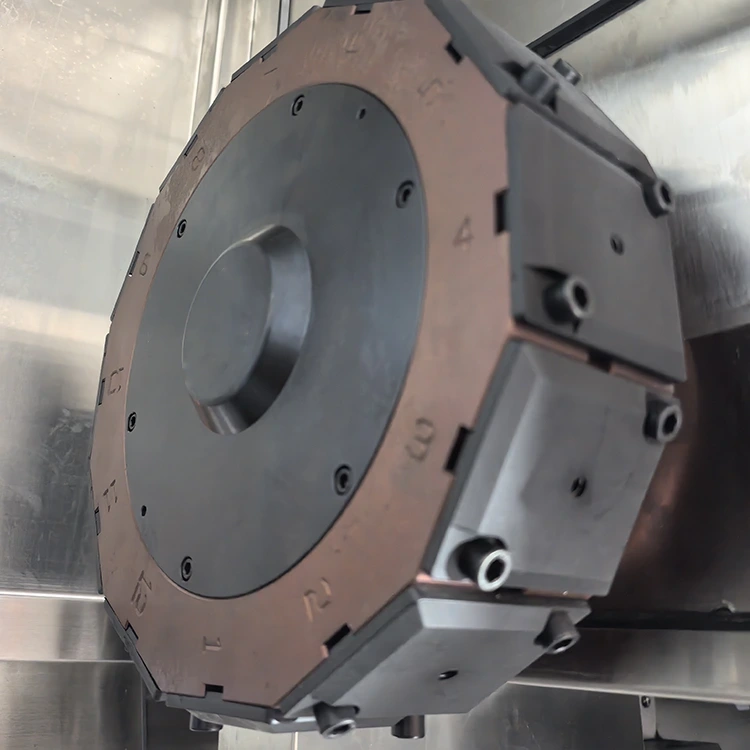

170-BMT55 krafttorn

19

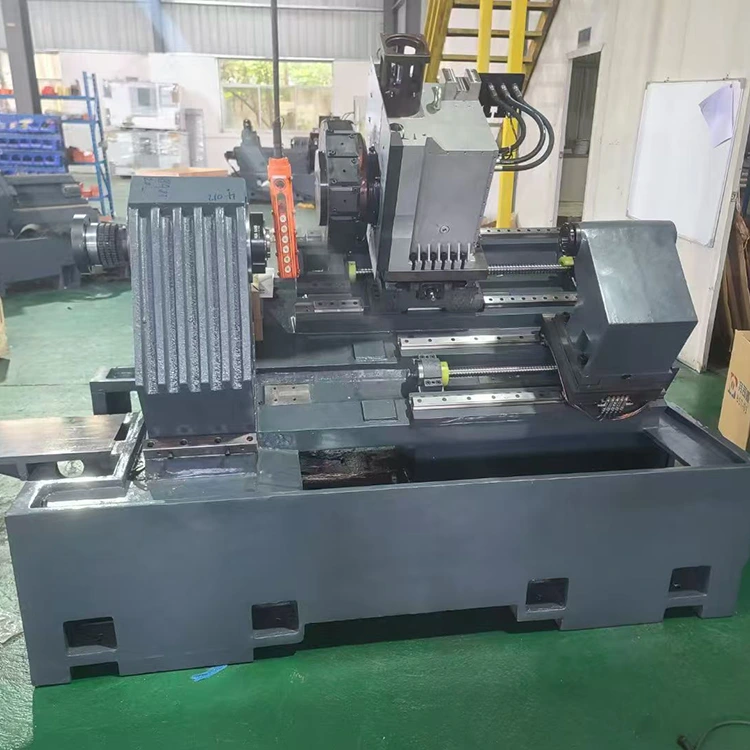

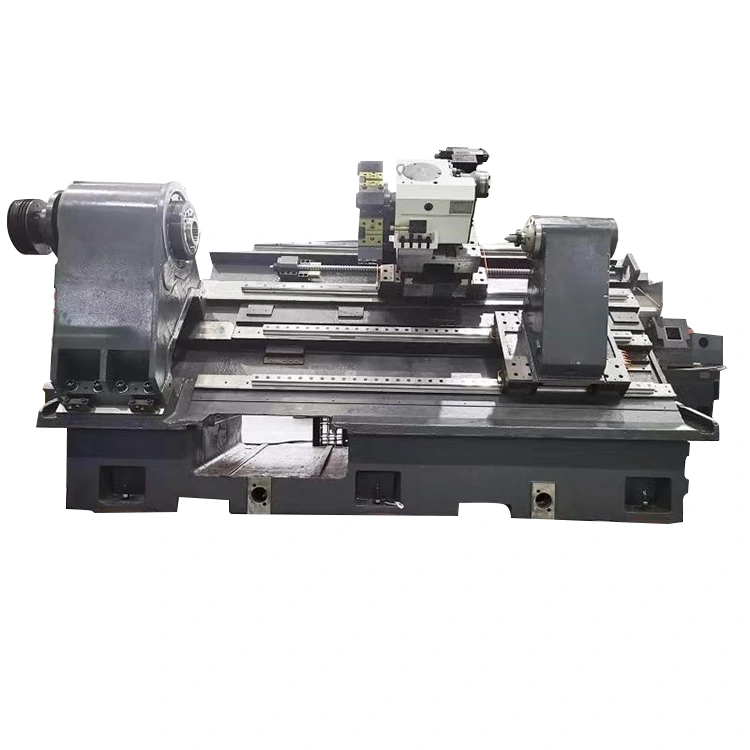

Maskinbastyp och lutning

30-graders lutande säng

20

Stjärtstock

Linjär styrspindel

21

Metod för frammatning av tailstock

Hydraulisk framdrivning och servodrivning

Standardutrustad hydraulisk bakaxel

22

Max slaglängd för bakstycket

600

23

Minsta utskjutande längd på bakstycket

30 mm

24

Stjärtlagermodell

MT5
