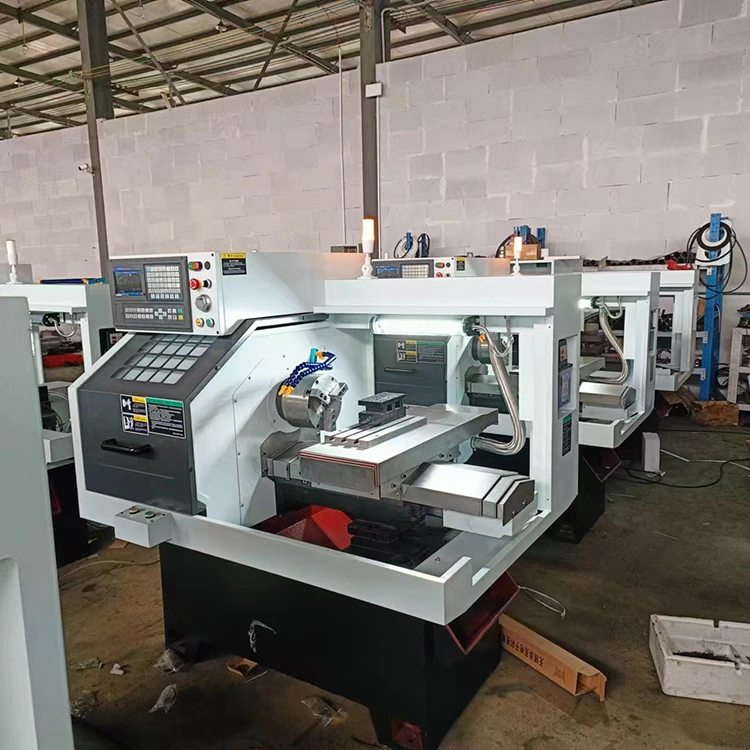

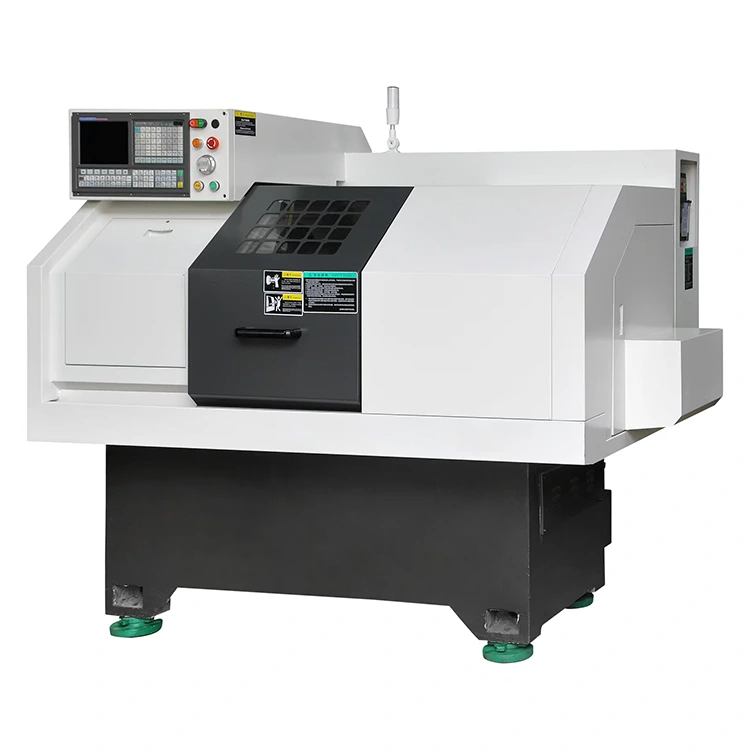

Truss integrerad maskin

Kund

Reza

Citat nr.

YL2025091101

Kontakta

Reza

Offertdatum

2025-9-11

CC.

Offertgiltighet

30 dagar

Tel

Leveranstid

20 dagar efter insättning

Pris

0640 (inklusive krafthuvud för flugklippare och fyrkantsverktygstorn)

RMB42000SET

Betalning

T/T.30 % som insättning, 70  % betalning före leverans.

Garanti

Ett år.


 Namn

 Spec

Bearbetningsförmåga

Max svängdiameter över sängen (mm)

280

Max svängdiameter över vagn (Φ/mm)

f160

Max vridlängd（Φ/mm）

280

Max vriddiameter（Φ/mm）

280

Max genomgående håldiameter för stånglager（Φ/mm）

42

Axel

Spindelnästyp (GB 5900.1)

A2-5

 Avsmalning av spindelfoderhål

21°

GB21°

Spindelns genomgående håldiameter（Φ/mm）

49

 Spindeldragstångens genomgående diameter

41.5

Spindeldragstångsgänga

M48×1,5

Spindelhastighetsområde (r/min)

0-3000（4000）

Standardkonfiguration: 0-3000 (valfritt: 4000)

 Spindelväxlingsläge

32

Oberoende spindel: 3 fram, 2 bak

Huvudmotoreffekt (kontinuerlig märkeffekt) (kW)

4

Huvudmotoreffekt (momentant maxvärde) (kW)

4

X-axelns snabbgångshastighet (m/min)

15

Z-axelns snabbgångshastighet (m/min)

15

X-axel servomotor vridmoment (N·m)

110/6,4

Z-axel servomotor vridmoment (N·m)

110/6,4

X-axelns slaglängd (mm)

640

Z-axelns slaglängd (mm)

280

Anslutningsmetod för X-axel och Z-axelmotor

 Direktkoppling

Z-axel styrbana

Z-30-640

Z-axel kulskruv 30-640 Fyrkantig typ

X-Efter.

X-30-540

X-axel kulskruv 30-540 kvadrattyp

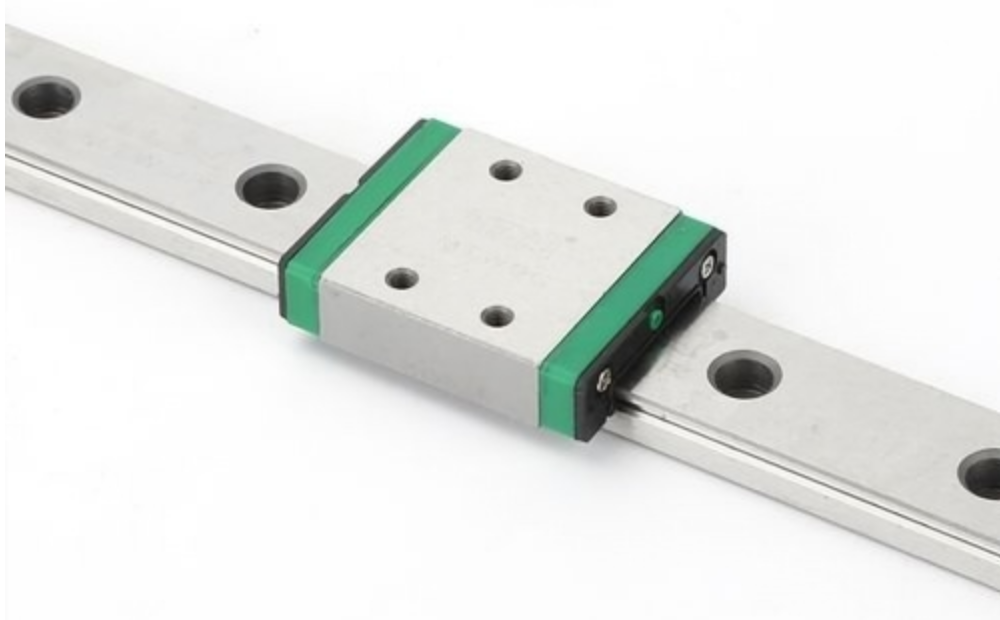

 Typ av vägled

（30FZS）

Linjär styrbana (30FZS)

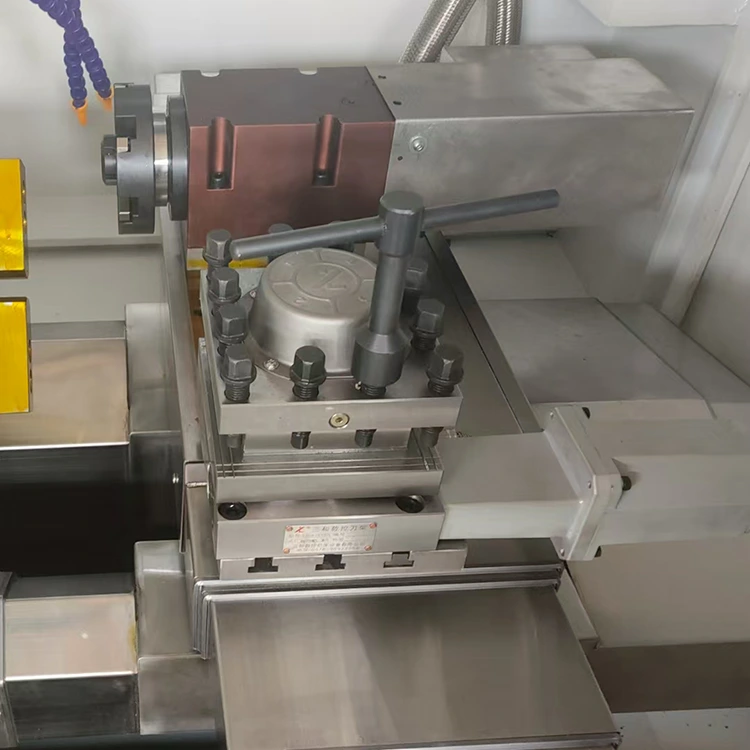

Verktygstorn

 Verktygstorn typ

6125

 Antal verktygsstationer

（MM）

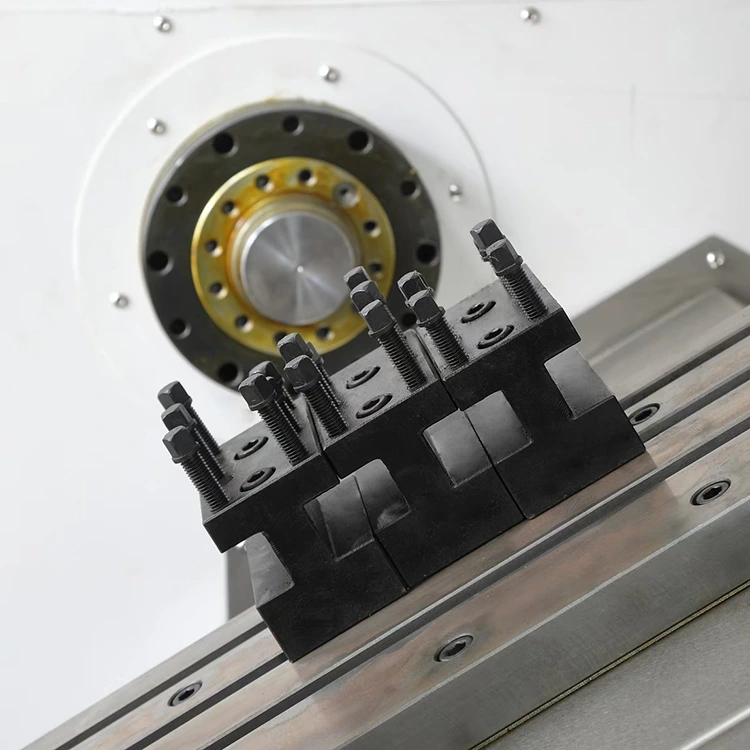

Verktygsstorlek (mm)

20*20

Fast verktygsstolpe (20×20)

Truss

X-axelns standardslag

2400 mm

X-Axis MaxSpeed

1,5 mm/s

Y-axelns standardslag

650 mm

Y-axelns maximala hastighet

1 m/s

Z-axelns standardslag

1000 mm

Z-axelns maxhastighet

1,5 m/s

 Brickhöjd från marken

1100 mm

 Brickstorlek

550*350 mm

 Antal brickor

2

2 bilder

 Fackverksmaterial

stål

 Slut på griparen

，

Pneumatisk fastspänning  pneumatisk rotation

 Överföringsläge

Linjär styrbana med lutande rälsställ

 Ingångsspänning

220V

 Ingående lufttryck

0,5-0,8 pa

Strömförsörjning

 Nominell total effekt

9KW

 Märk totalström

20A

Spec

 Maskinens vikt

900 kg

Maskinstorlek（L×B×H）

1650×1250×1600mm

andra

 Fastspänningsmetod

Chuck diameter (valfritt)

 Vattenpumpskraft

380V/90W

Kulskruvmodell (X-axel)

2508

Kulskruvmodell (z-axel)

3208

Typ av spåntransportör (tillval)

Maskinbearbetningsfält

 Bilmotorcykeldelar och hårdvarutillbehör
