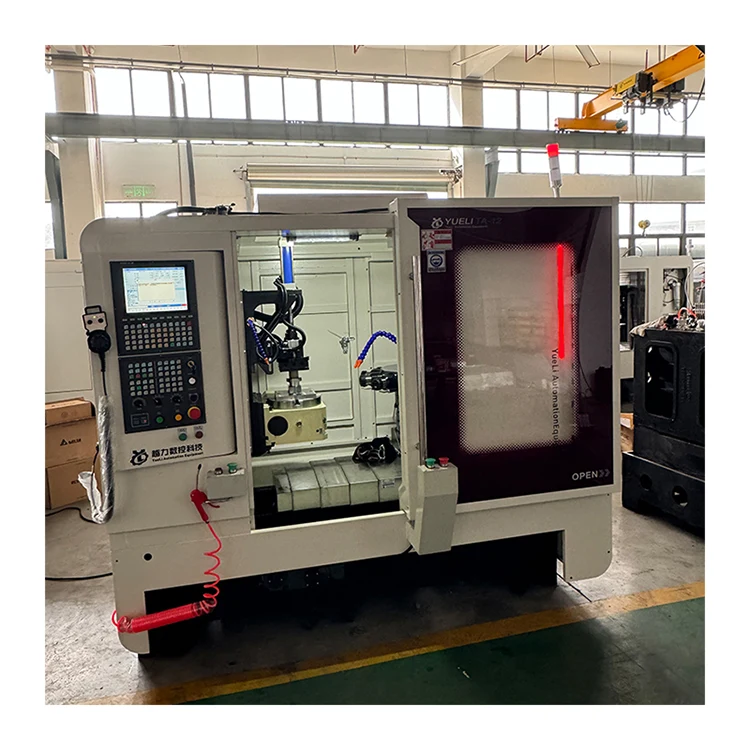

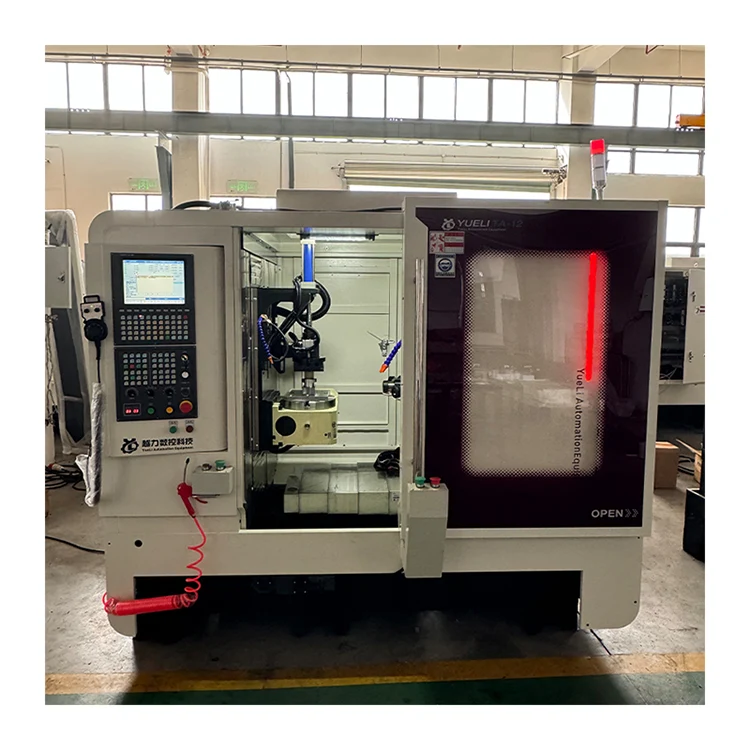

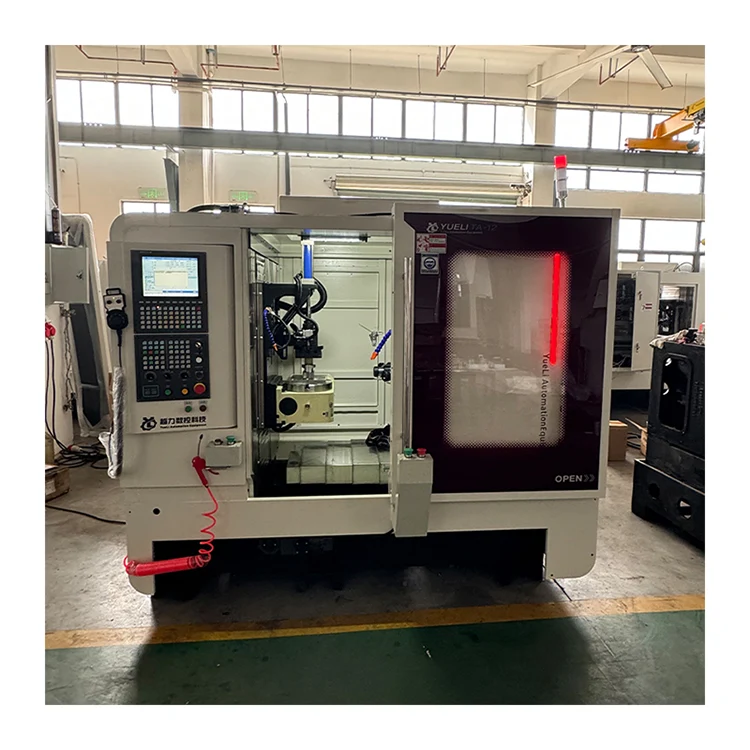

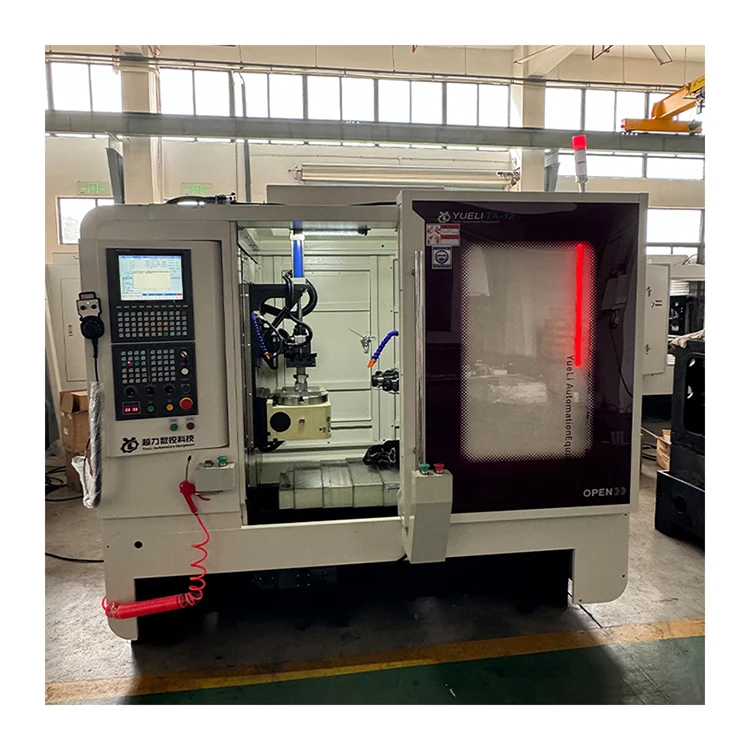

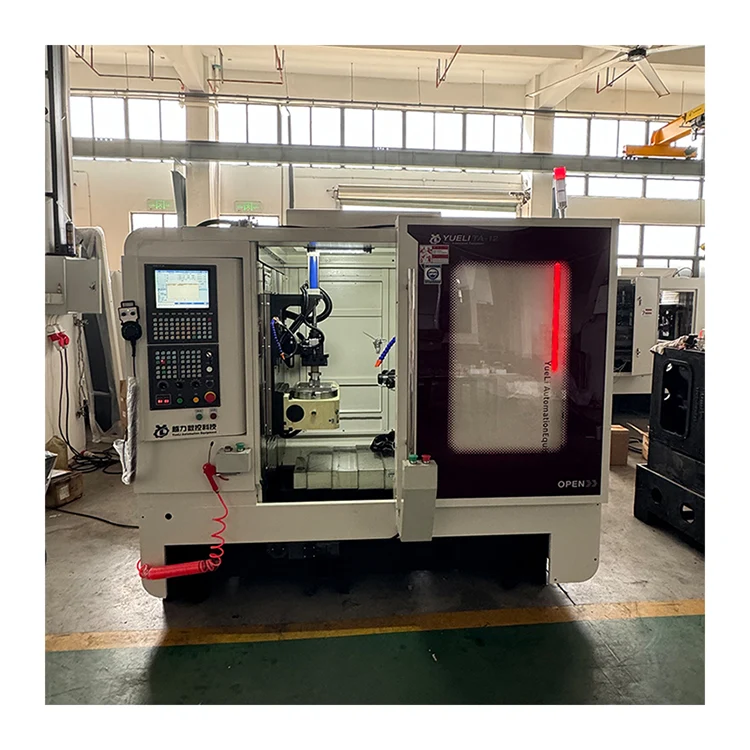

Horisontell 12-spindlig CNC revolvermaskin

Horisontell 12-spindlig CNC-tornmaskin (intern modell TA-12) tillverkas av Quanzhou Yueli Automation Equipment Co., Ltd. Den är lämplig för produktion och bearbetning av stora och medelstora partier. Maskinen har ett smidigt och generöst utseende, enkel och intuitiv manövrering och bekväm justering. Med CNC-styrning erbjuder den högre automatisering, god tillförlitlighet och minskad arbetsintensitet, vilket gör att en person kan använda och hantera flera maskiner. Denna produkt är en idealisk högeffektiv utrustning för bearbetning av föroreningar.

Produktintroduktion

Horisontell 12-spindlig CNC-tornmaskin är lämplig för produktion och bearbetning av stora och medelstora volymer. Maskinens utseende är smidigt och generöst, operationen är enkel och intuitiv, och justeringen är bekväm. CNC-kontrollen är antagen, graden av automatisering är högre, tillförlitligheten är god, operatörens arbetsintensitet reduceras och drift och hantering av en person och flera maskiner kan realiseras.

Tekniska konfigurationsparametrar

Följande komponenter och specifikationer gäller för den horisontella 12-spindliga CNC-revolvermaskinen.

Huvudsakliga tekniska parametrar

Följande tekniska parametrar gäller för den horisontella 12-spindliga CNC-revolvermaskinen.

Maskinens struktur och prestanda

Den horisontella 12-spindliga CNC-revolvermaskinen har följande struktur- och prestandaegenskaper.

· Enkelt bearbetningscenter. Programstyrning använder Taiwan Hust-kontrollsystem med detekteringsfunktion för att undvika skador på kran eller verktyg på grund av magnetventil eller cylinderfel. Människo-maskin-vänlig dialog för enkel användning.

· Lämplig för bearbetning av stora och medelstora delar. Engångs fastspänning klar. Hög effektivitet och bra precision.

· Tappmekanismen behöver inte byta ut blyskruven. Pitch är standard. Beijing CTB huvudservomotor med egen frekvensomvandling förbättrar gängytans grovhet och säkerställer noggrannhet.

· Oberoende forskning och utveckling av krafthuvudkomponenter. Precisionsslipning. Bra slitstyrka. Lång livslängd.

· Hust CNC-system gör det möjligt att ställa in matningshastigheten efter behov. Efter långvarig användning slits ledskruven ut, systemet har verktygskompensationsfunktion.

· Varje motoriserad glidyta använder centraliserad automatisk smörjanordning för att säkerställa verktygsmaskinens livslängd.

· Slidbordsrörelse som drivs av servomotor. Flera koordinater kan ställas in digitalt. Hög positioneringsnoggrannhet. Låg vibration. Snabb respons.

· Under bearbetning visas arbetsstyckets status på pekskärmen. Larmfunktion för fel.

· Helt inneslutet skydd garanterar personlig säkerhet och förbättrar bearbetningsmiljön.

Huvudstrukturkomponenter

Den horisontella 12-spindliga CNC-revolvermaskinen består av följande strukturella huvudkomponenter.

· Kolumn: 1 set

· Den 4:e axeln: 1 set

· Bas: 1 set

· Elektroniskt system: 1 set

· Hydrauliskt skruvstäd: 1 set

· Spånborttagningssystem: 1 set

Elsystem

Den horisontella 12-spindliga CNC-revolvermaskinen använder följande elektriska komponenter.

· Magnetventil: Taiwan AirTAC. Bra stabilitet. Lufttrycket får inte vara lägre än 0,5 MPa.

· AC-kontaktor: Schneider. Bra stabilitet.

· Relä: Omron. Bra stabilitet.

Smörjsystem

Varje krafthuvud i den horisontella 12-spindliga CNC-revolvermaskinen smörjs med smör, vilket är lätt att använda och manövrera, vilket säkerställer smörjytans livslängd.

Standardtillbehör och dokument

Den horisontella 12-spindliga CNC-tornmaskinen levereras med följande tillbehör och dokument.

· Verktygslåda ingår: Dubbelskiftnyckel 17-19, sexkantnyckel 1,5-10 (1 set).

· Slumpmässiga dokument: Systemspecifikation, bruksanvisning, förarinstruktion (1 kopia vardera).

Vanliga frågor

Vad är spindelgränssnittet och maximal borrkapacitet?

Spindelgränssnittet är ER40. Maximal borrdiameter är 60 mm för genomgående kopparhål och maximal gängdiameter är M50×3 mm för koppar.

Hur många spindlar har tornet?

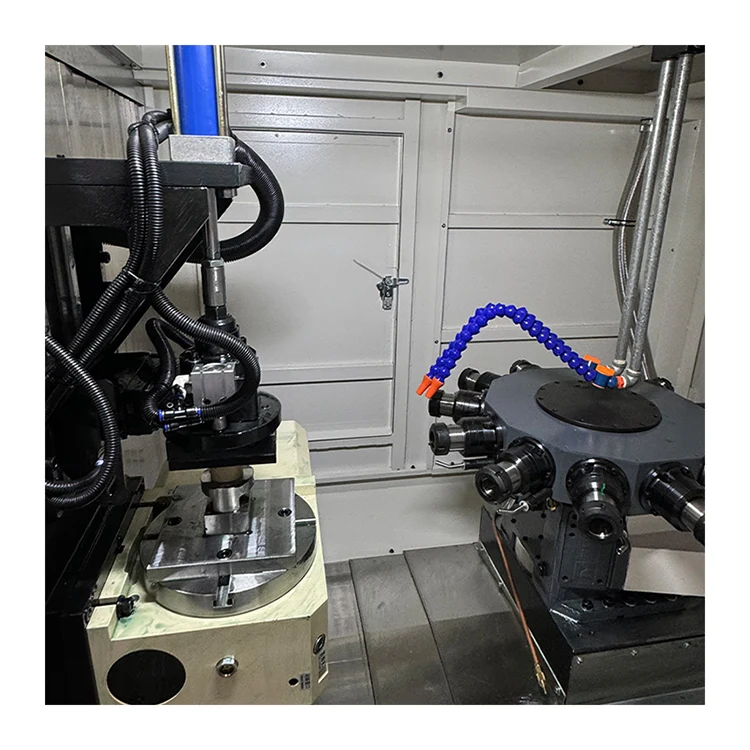

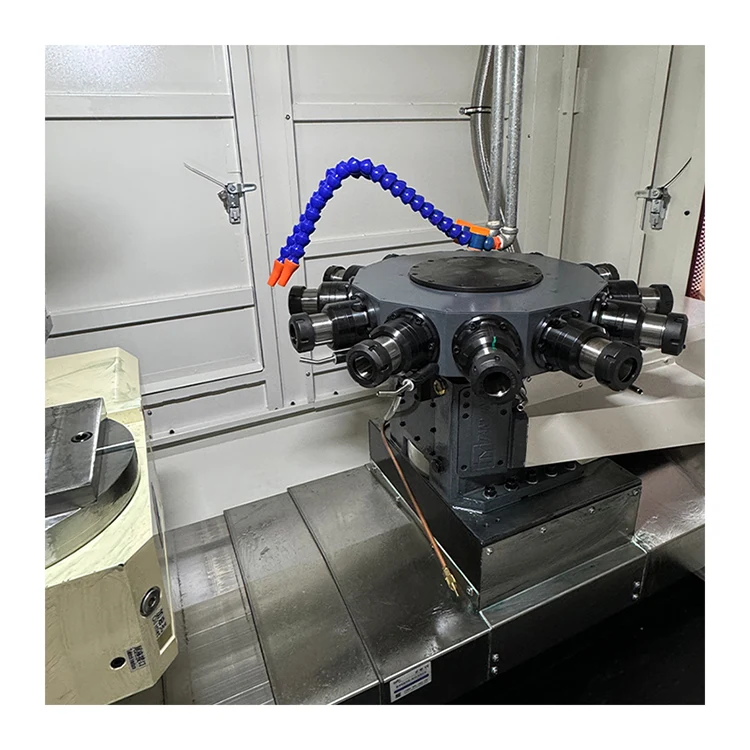

Det roterande tornet har 12 spindlar. Verktygsbytestid är 0,8 sekunder per 180 grader.

Vad är X-, Y- och Z-axelns rörelser?

X-axelns rörelse är 350 mm, Y-axelns rörelse är 400 mm och Z-axelns rörelse är 300 mm. Maximal rörelsehastighet för alla axlar är 30 m/min.

Vad är CNC-systemet och spindelmotorns effekt?

Maskinen använder Taiwan Hust CNC-system med en servospindelmotoreffekt på 5,5KW till 7,5KW (tillval).

Vad är maskinens vikt och mått?

Maskinens mått är 2200×1765×1922mm med plåtkåpa och nettovikten är 3500KG.
