Vertikal CNC treaxlig

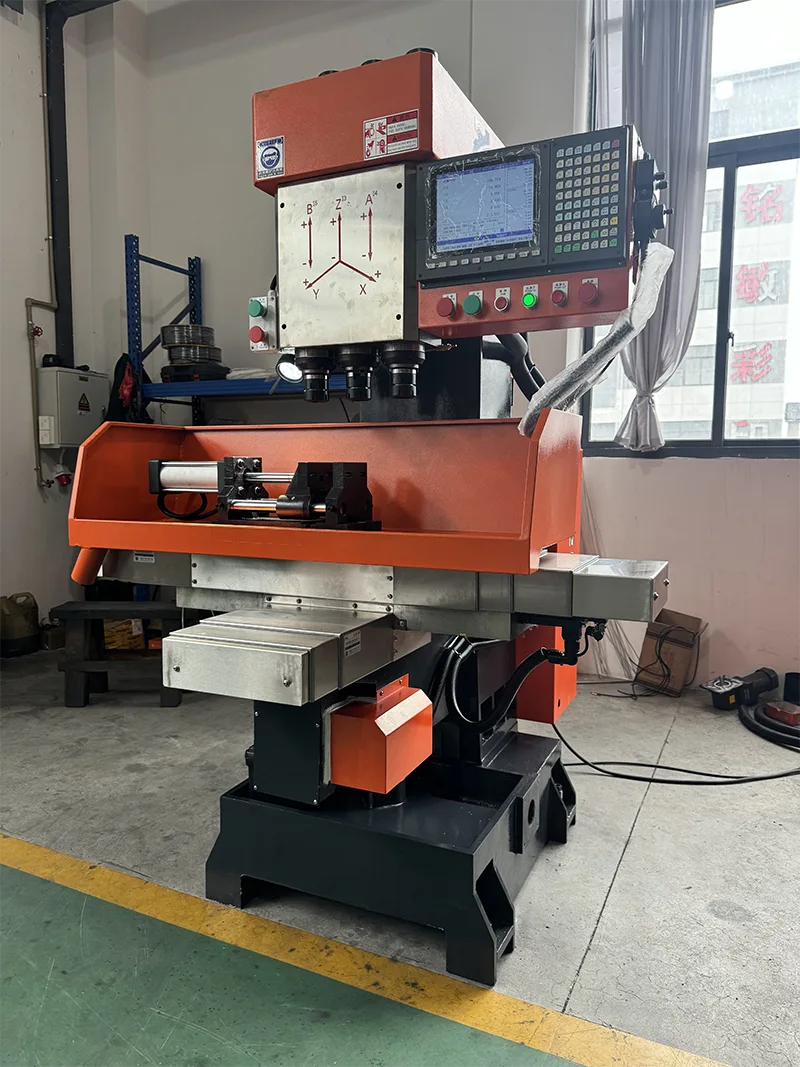

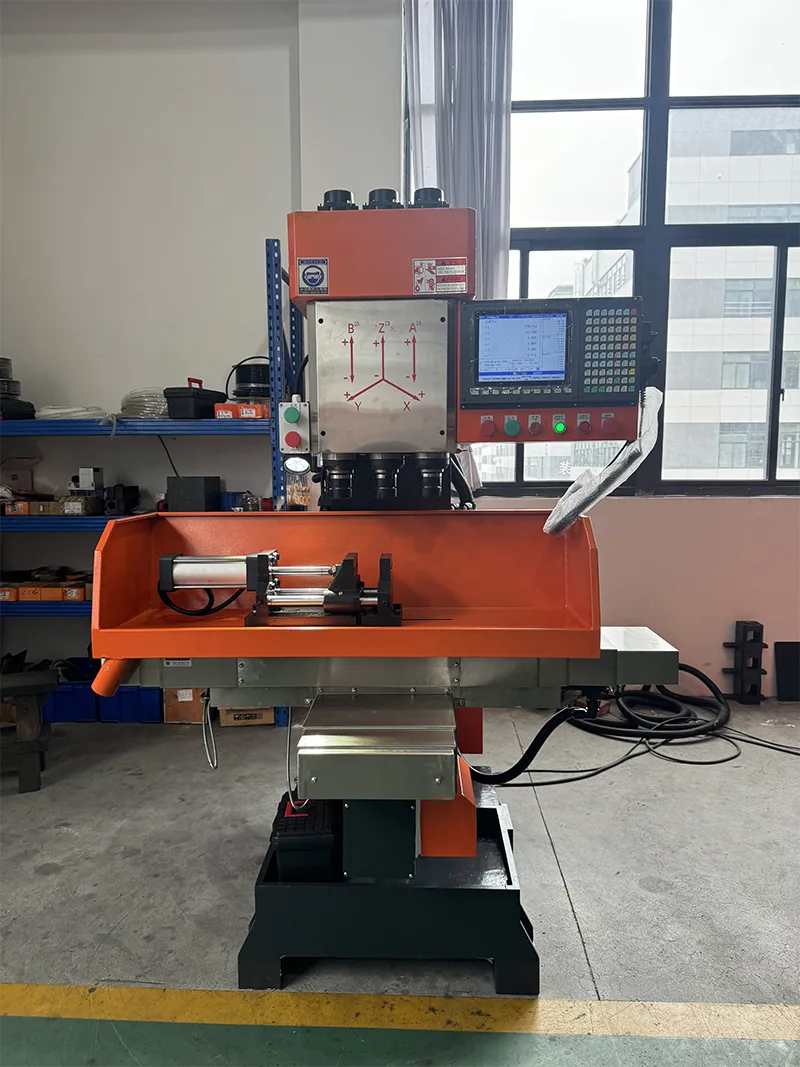

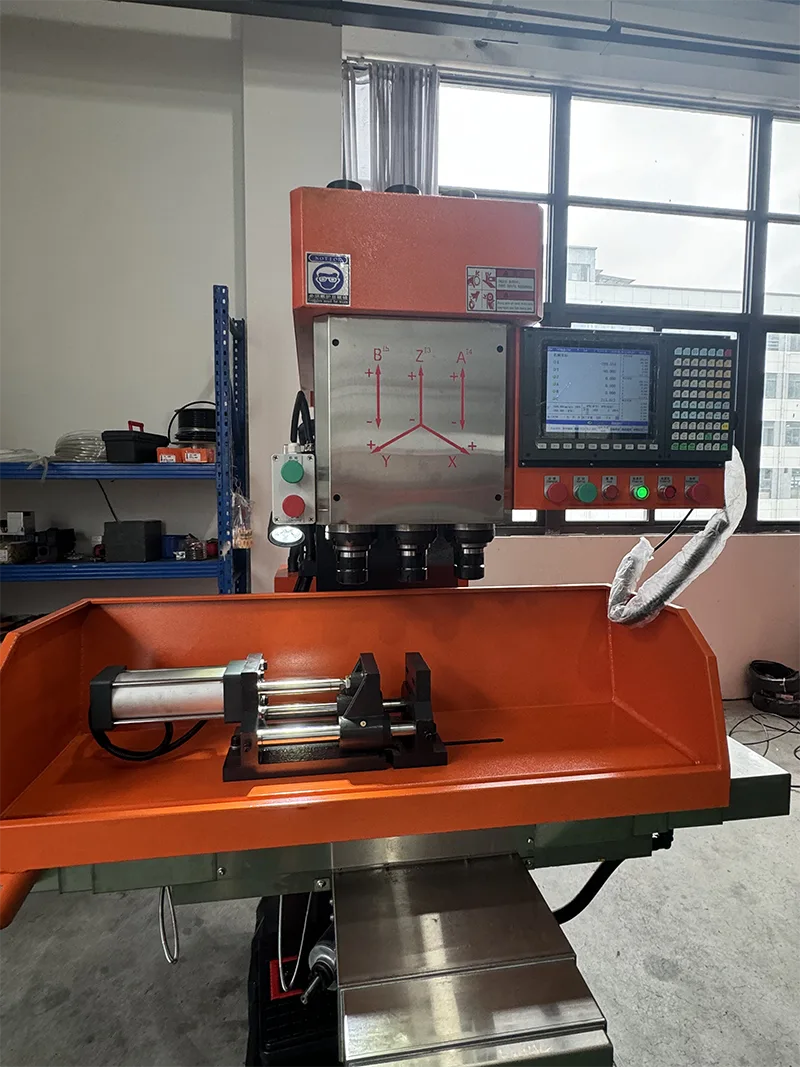

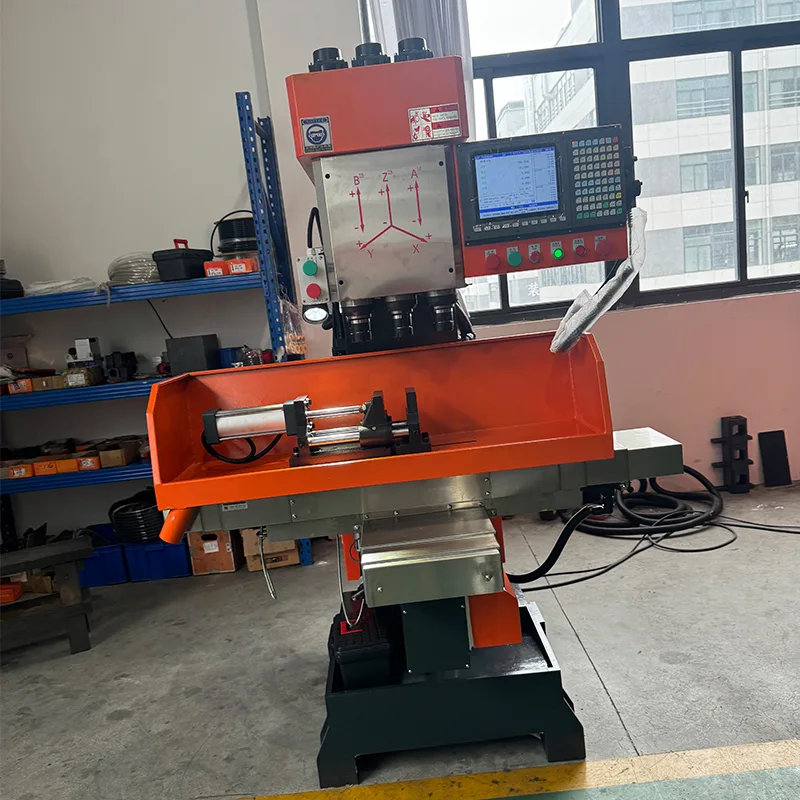

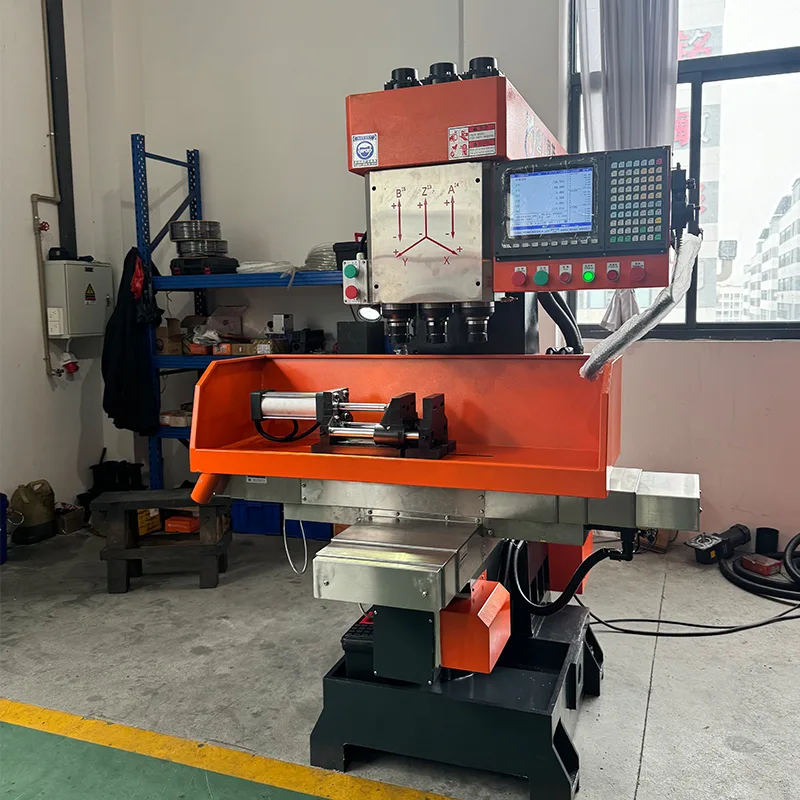

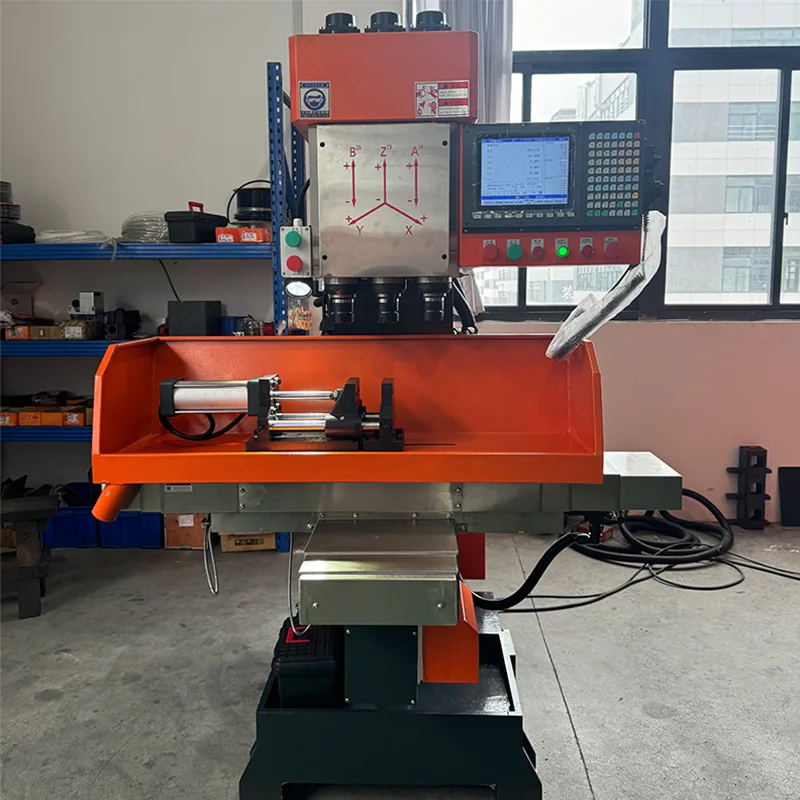

Vertikal CNC tre-axlig ZSK-4150X4 är en mogen produkt från vårt företag. Denna verktygsmaskin löser problemet att borrning, brotschning och gängning inte kunde slutföras samtidigt vid bearbetning av ett stort antal delar. Komplett borrning, brotschning, fasning och gängning och andra krav, det är en idealisk mekanisk utrustning för att uppnå hög effektivitet och energibesparing. Maskinen är lätt att manövrera och kan manövreras fritt utan särskild teknisk personal. Företaget har samlat på sig mer än tio år av professionell teknik och strikt kvalitetskontroll, och det har en bra eftermarknadsservice, som tas emot väl av kunderna.

Produktintroduktion

Vertikal CNC tre-axlig ZSK-4150X4 är en mogen produkt från vårt företag. Denna verktygsmaskin löser problemet att borrning, brotschning och gängning inte kunde slutföras samtidigt vid bearbetning av ett stort antal delar.

· Komplett borrning, brotschning, fasning och gängning i en operation.

· Idealisk mekanisk utrustning för att uppnå hög effektivitet och energibesparing.

· Lätt att använda utan speciell teknisk personal.

· Mer än tio år av professionell teknik och strikt kvalitetskontroll.

· Bra service efter försäljning, väl mottagen av kunderna.

Huvudfunktioner

Den vertikala CNC-treaxliga ZSK-4150X4 har följande egenskaper.

· Bearbetning av ett stort antal delar, borrning och brotschning samt gängning slutförs på en gång, med hög effektivitet.

· Flygkroppen är kompakt och styv.

· Huvudaxeln är tillverkad av högkvalitativt legerat stål, och det är härdat och värmebehandlat, precist slipat. Den har hög slitstyrka.

· Glidytan släcks av överljudsfrekvens. Den har en smörjanordning för att säkerställa glidytans livslängd.

· Arbetsbordets vänstra och högra rörelse antar en startanordning och en buffertpositioneringsanordning, som har små vibrationer och snabb rörelse.

· Knivens handtag har en dragstångstyp, som inte är lätt att falla av. Den har hög säkerhet.

Tekniska specifikationer

Följande tekniska parametrar gäller för den vertikala CNC-treaxliga ZSK-4150X4.

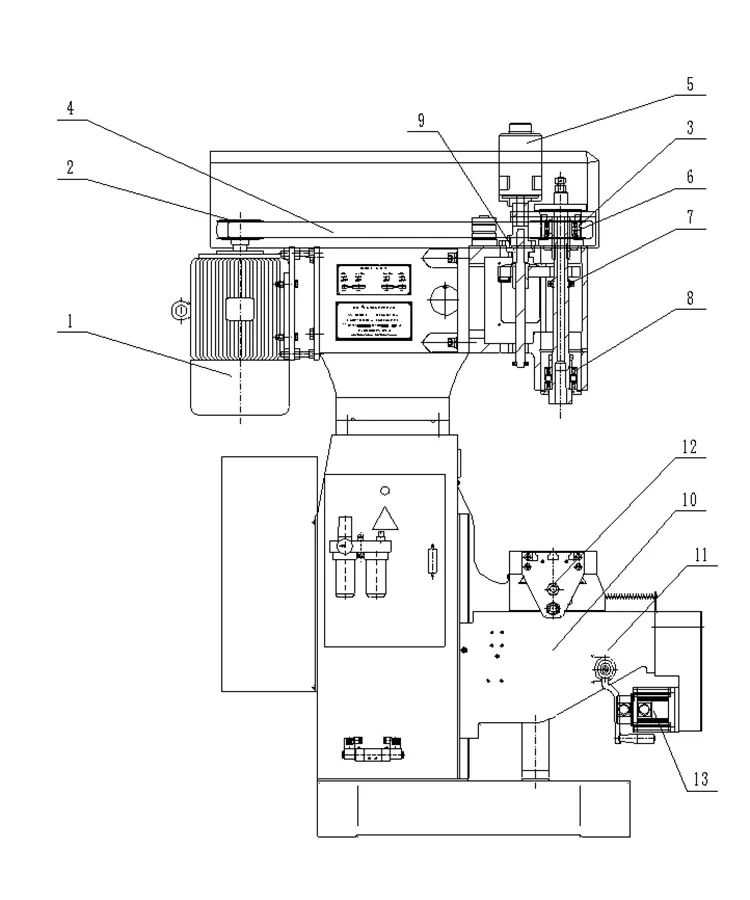

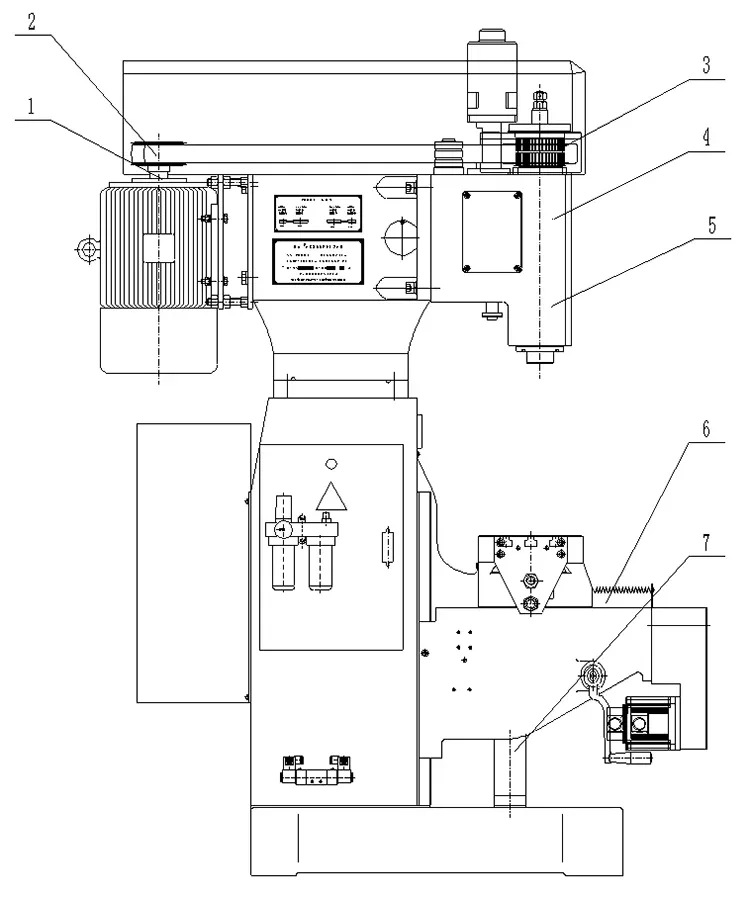

Verktygsmaskiners mekanism och prestanda

Utformningen av den vertikala CNC-treaxliga ZSK-4150X4 antar de strukturella egenskaperna hos fräsmaskinen och stödjande startanordning, som har fördelarna med hög bearbetningseffektivitet, stabil precision och enkla operationsprocedurer. Användningen av PLC för logisk styrning kan effektivt undvika bågkortslutning orsakad av framåt- och bakåtväxling av motorn. Samtidigt används pulsutlösningsmetoden för att driva magnetventilen för att undvika fenomenet att magnetventilspolen är aktiverad under lång tid, vilket gör att spolen brinner ut.

· Struktur: Enkelt bearbetningscenter. Programkontroll använder Taiwan Yitu kontrollsystem med detekteringsfunktion för att undvika skador på kran eller verktyg på grund av magnetventil eller oljecylinderfel. Människo-maskin-vänlig dialog för enkel användning.

· Lämplig för bearbetning av stora och medelstora delar. Engångs fastspänning. Hög effektivitet och bra precision.

· Uttagsmekanismen behöver inte byta ut blyskruven. Pitch är standard. Peking supersynkron huvudservomotor med egen frekvensomvandling förbättrar gängytans grovhet och säkerställer noggrannhet.

· Oberoende forskning och utveckling av krafthuvudkomponenter. Precisionsslipning. Bra slitstyrka och lång livslängd.

· Hust CNC-system kan ställa in matningshastigheten efter behov. Efter långvarig användning slits ledskruven ut, systemet har verktygskompensationsfunktion.

· Varje motoriserad glidyta antar centraliserad automatisk smörjanordning för att säkerställa verktygsmaskinens livslängd.

· Skjutbordsrörelse driven av servomotor. Flera koordinater kan ställas in digitalt. Hög positioneringsnoggrannhet. Låg vibration. Snabb respons.

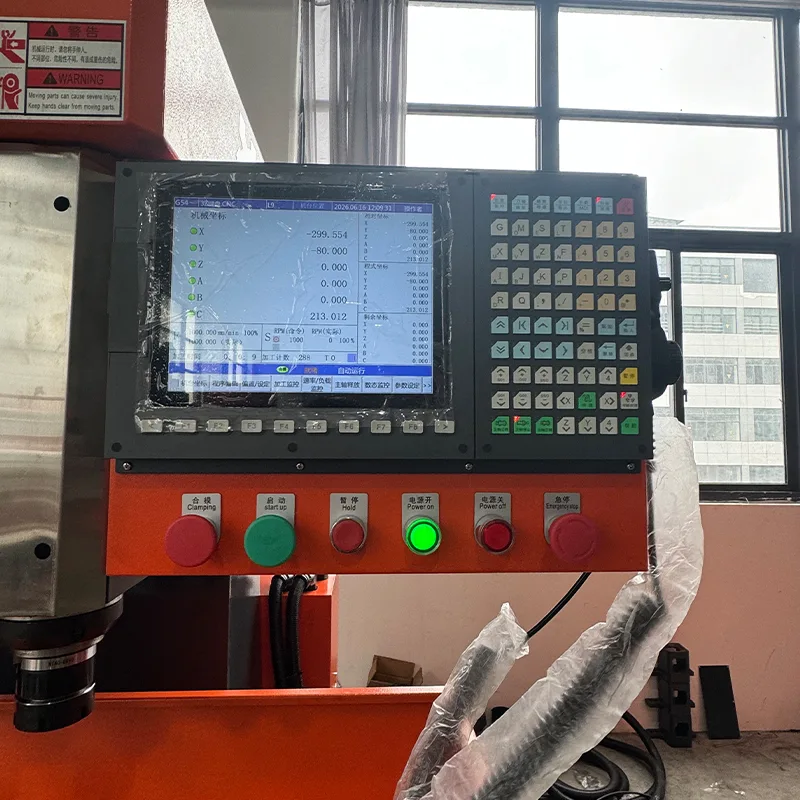

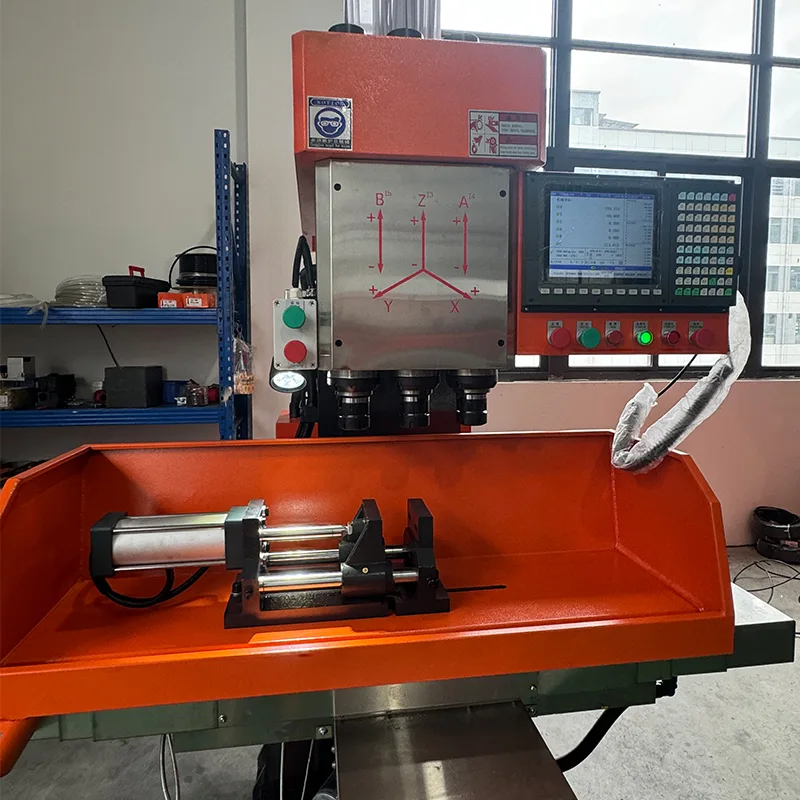

· Under bearbetning visas arbetsstyckets status via pekskärmen. Larmfunktion för fel.

· Helt inneslutet skydd säkerställer personlig säkerhet och förbättrar bearbetningsmiljön.

Elsystem

Den vertikala CNC-treaxliga ZSK-4150X4 använder följande elektriska komponenter.

· Magnetventil: Taiwan AirTAC. Bra stabilitet. Lufttrycket får inte vara lägre än 0,5 MPa.

· AC-kontaktor: Koreansk LS. Bra stabilitet.

· Stafett: Omron. Bra stabilitet.

Transmissionssystem

Den vertikala CNC-treaxliga ZSK-4150X4 använder följande transmissionskomponenter.

Smörjsystem

Spindelhylsan och styrskenans yta smörjs av en manuell smörjpump, vilket gör driften enklare och mer omfattande, vilket säkerställer smörjytans livslängd.

Försiktighetsåtgärder vid drift och bearbetning

Följande försiktighetsåtgärder kommer från bruksanvisningen för den vertikala CNC-treaxliga ZSK-4150X4.

· Läs bruksanvisningen och medföljande dokument innan användning.

· Strömförsörjning: trefas fyrtrådig, 7KW kapacitet, isolerad ledningstvärsnitt inte mindre än 4mm² (koppar).

· Installera inte nära värmekällor, höga temperaturer eller dammiga områden.

· Fyll på olja i oljemärkelinjen före första användningen efter uppackning.

· Kylpumpen kan inte köras utan vätska.

· Dela inte elbox med elektriska svetsmaskiner eller hög-/mellanfrekvensutrustning.

· Jordledning måste anslutas till standard. Tvärsnitt inte mindre än 2,5 mm².

· Efter att strömmen slagits på, använd testpennan för att kontrollera att maskinens utsida inte är elektrifierad före provkörning.

· Starta oljepumpsmotorn enligt manualen. Observera om oljepumpen är reverserad.

· Närhetsbrytare har justerats och fixats. Små justeringar tillåtna. Större förändringar konsultera eftermarknadsservice.

· Inverterparametrar inställda före fabrik. Användaren får inte ställa in separat.

· Tryck inte på "manuell"-knappen snabbt och ofta för att undvika växelriktarlarm.

· Vid byte av verktyg eller justering av drivrem, stäng av extern strömförsörjning.

· Gulgrön jordterminal måste vara jordad. Anslut inte fasledningen till nolluttaget (N).

· Välj inte överbelastningsdrift. Använd lämpliga verktyg, skärmängd, matningshastighet.

· Låsbrytare på elmanöverbox. Stäng av strömmen och lås under underhållsinspektion.

Vanliga frågor

Vad är spindelkonan på denna maskin?

Spindelkonan på den vertikala CNC-treaxliga ZSK-4150X4 är MT4.

Vilken är den maximala håldiametern som kan bearbetas?

Den maximala håldiametern är Ф50 mm vid bearbetning av koppardelar med 4 skäreggar och matning per varv 0,16 mm/r.

Vad är den maximala gängdiametern?

Den maximala gängdiametern är Ф50 mm för bearbetning av koppardelar. Vilka är rörelserna för X-, Y- och Z-axlarna? X-axelns rörelse är 400 mm, Y-axelns rörelse är 250 mm och Z-axelns rörelse är 320 mm.

Vad är spindelhastighetsområdet?

Spindelhastighetsintervallet för Z1 och Z2 axeln är 619 till 1420 r/min med servokontroll.

Vad är spindelmotorns effekt och maskinens totala vikt?

Spindelservomotorns effekt är 5,5KW vid 380V, och maskinens nettovikt är 2500KG.

Vilket styrsystem använder denna maskin?

Maskinen använder Taiwan Yitu kontrollsystem med människa-maskin vänlig dialog för enkel användning.
