Linjär styrning Borrning Tappcenter Öppen typ

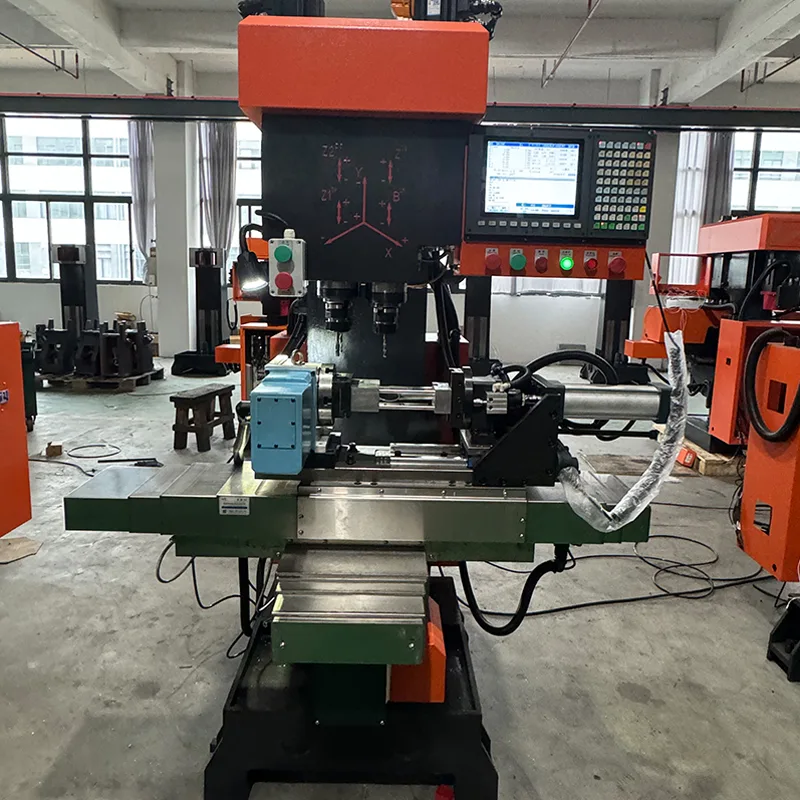

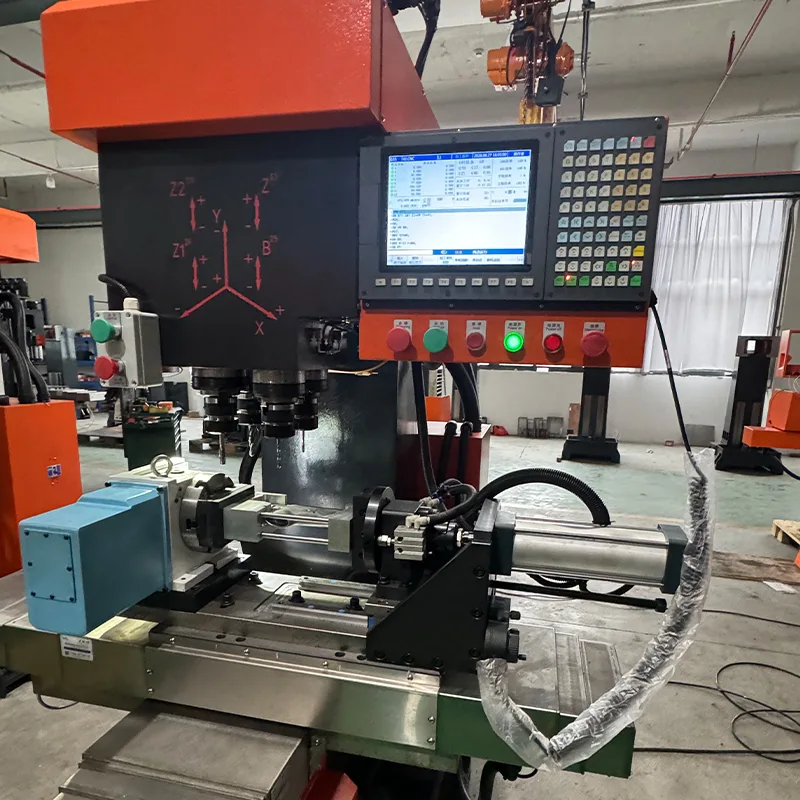

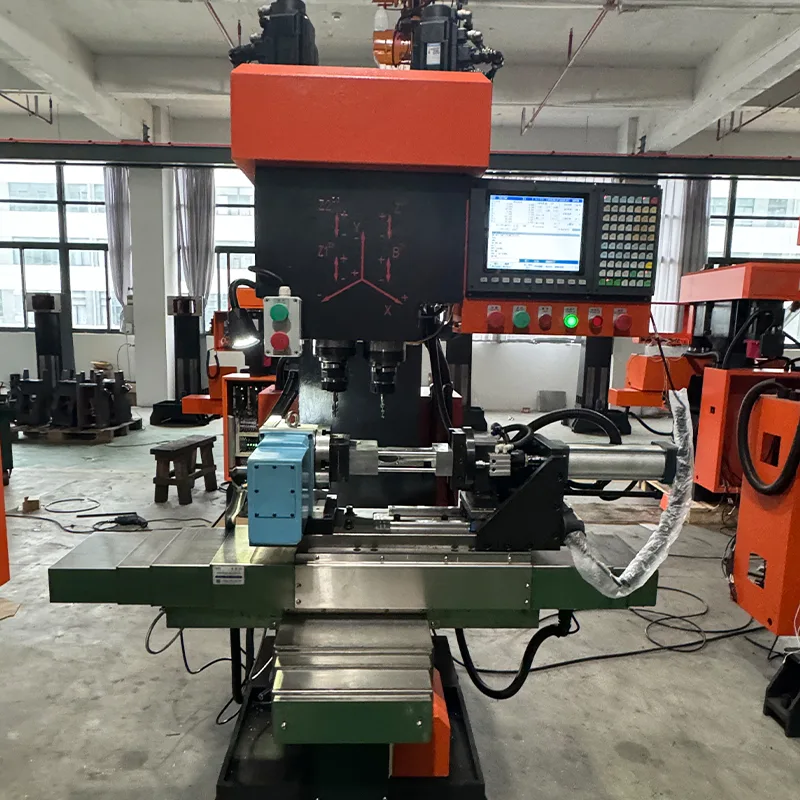

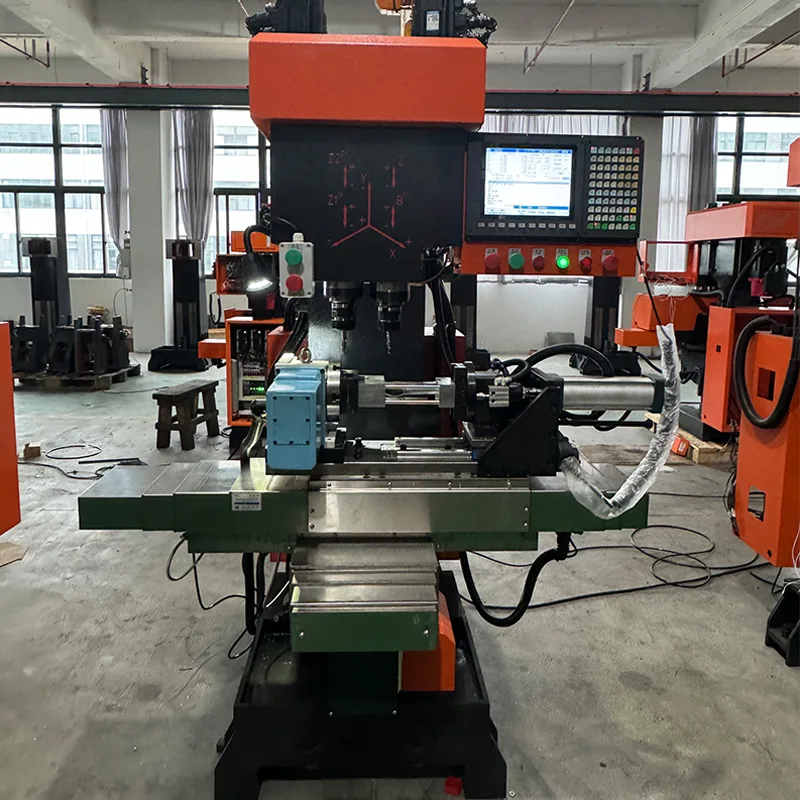

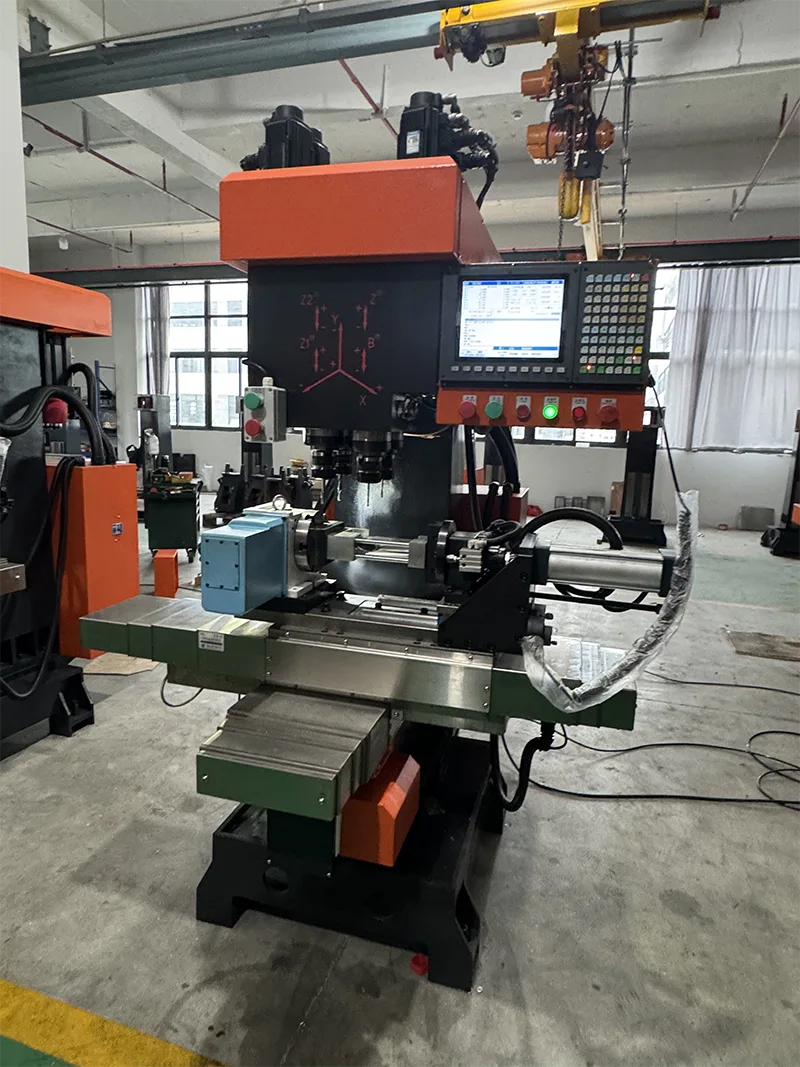

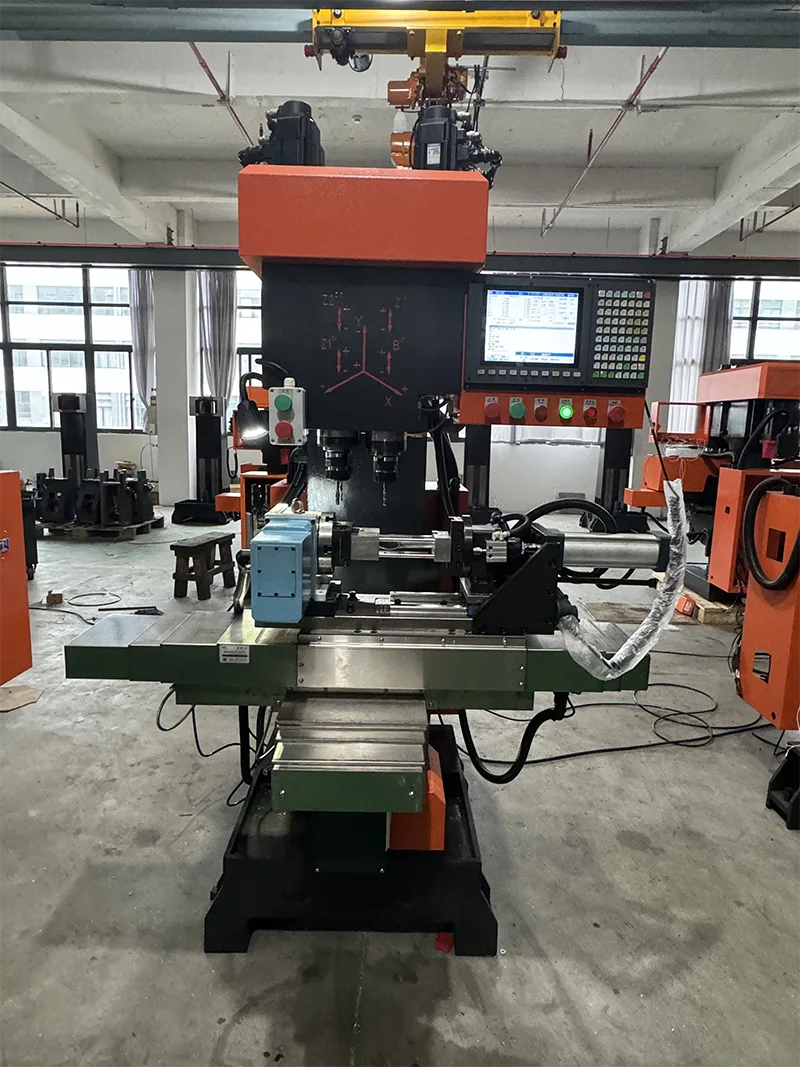

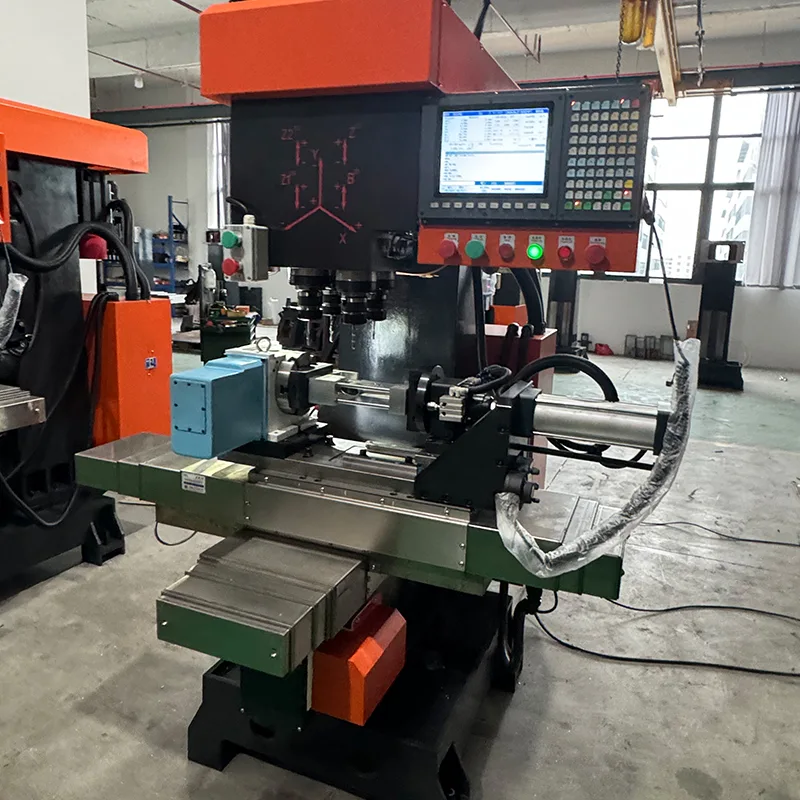

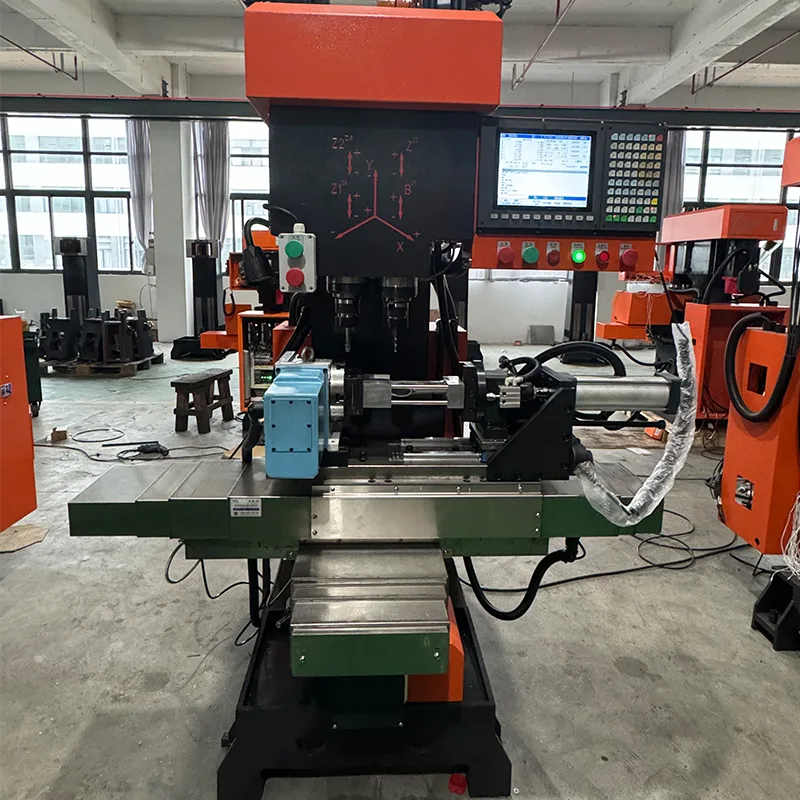

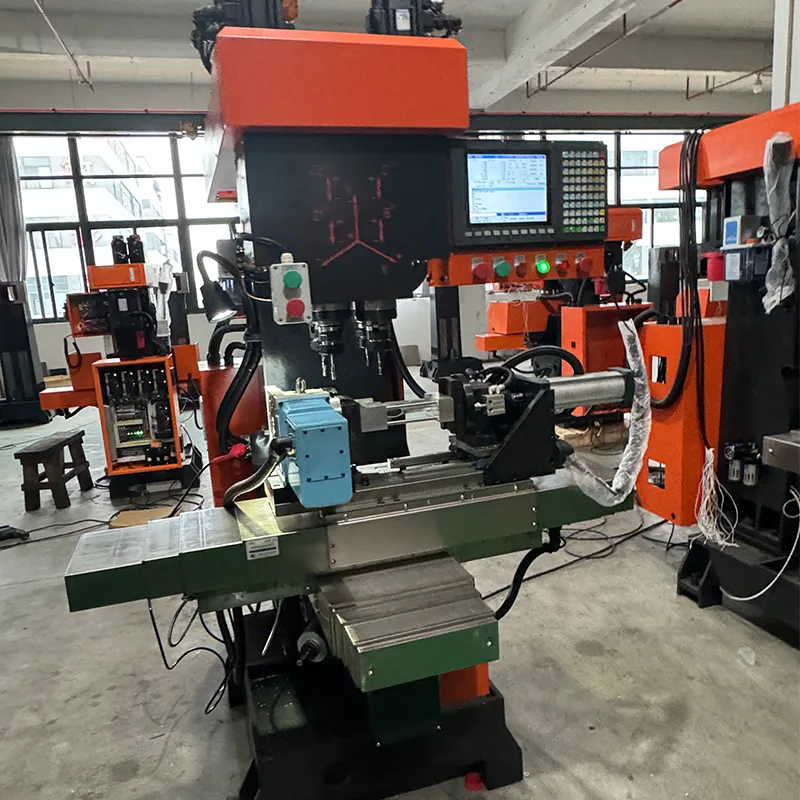

ZSK540 Linear Guide Drilling Tapp Center Open Type är ett vertikalt 4-axligt linjärt styrande gängtappcenter i öppen typ. Denna modell kommer utan plåtkapsling och erbjuder en öppen ramdesign lämplig för applikationer där fullständig kapsling inte krävs. Maskinen är utrustad med Taiwan Syntec bus CNC-system med pekskärm, med användarvänligt gränssnitt mellan människa och maskin för intuitiv programmering och enkel användning. Med 4-axlig CNC-funktion kan alla fyra axlarna utföra borrning, gängning och fräsning. 5,5KW servospindelmotorn med inbyggd frekvensomvandlare möjliggör stel tappning och steglös hastighetsreglering, vilket säkerställer bearbetningsprecision.

Maskinkonfiguration och strukturella funktioner

ZSK540 linjärstyrd borrning med gängningscentrum öppen typ är byggd med följande standardkonfigurationer och strukturella egenskaper.

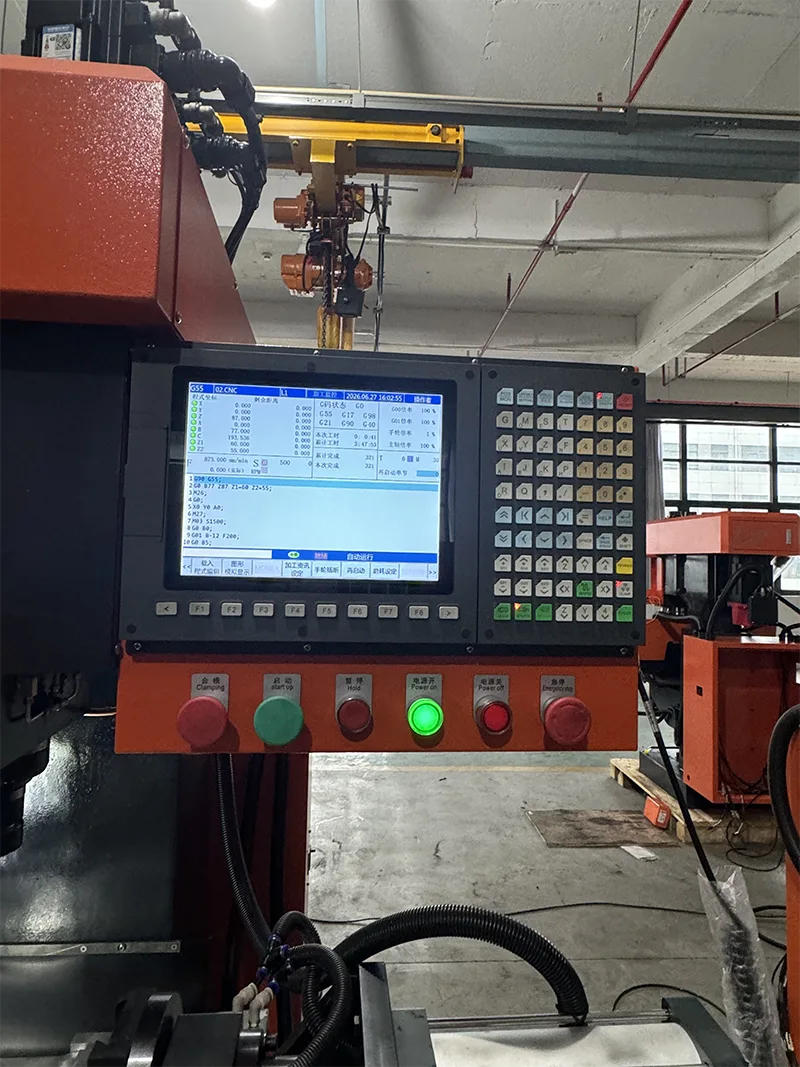

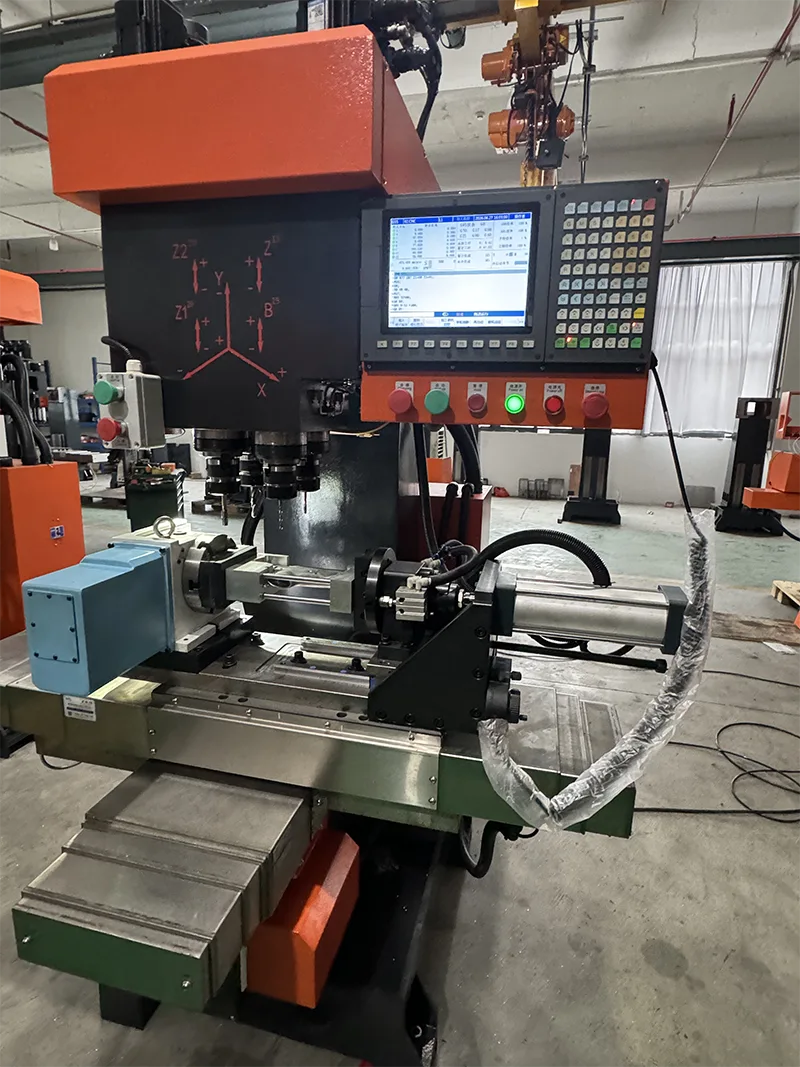

· CNC-system: Taiwan Syntec bus CNC-system med pekskärm. Användarvänligt gränssnitt mellan människa och maskin. Intuitiv programmering. Enkel operation. Snabb att lära sig.

· Servosystem: Syntec servomotorer, totalt 5 enheter (4 med broms). 5,5KW Huahong spindel servomotor.

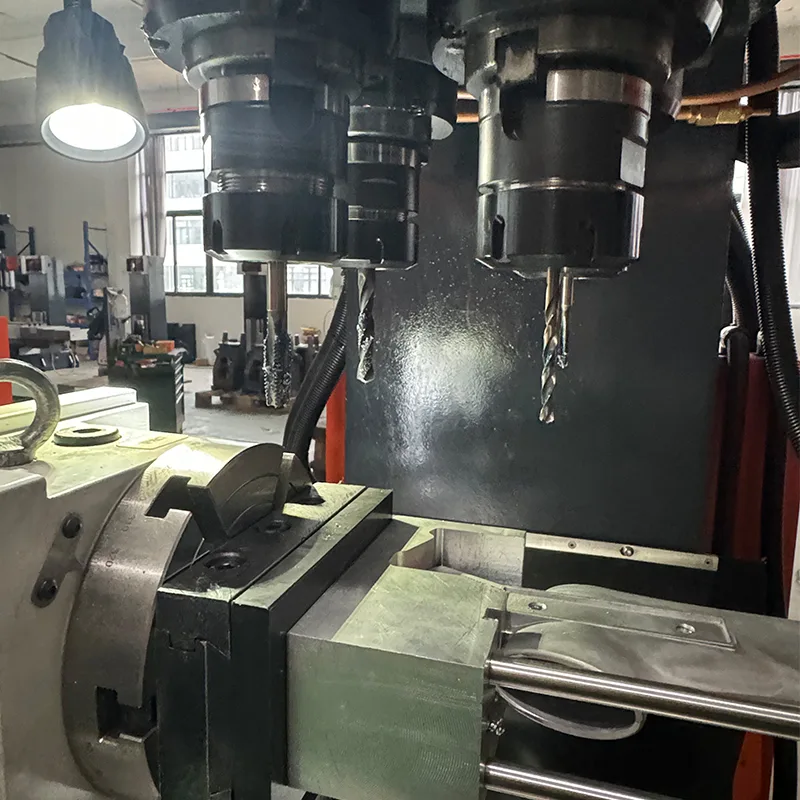

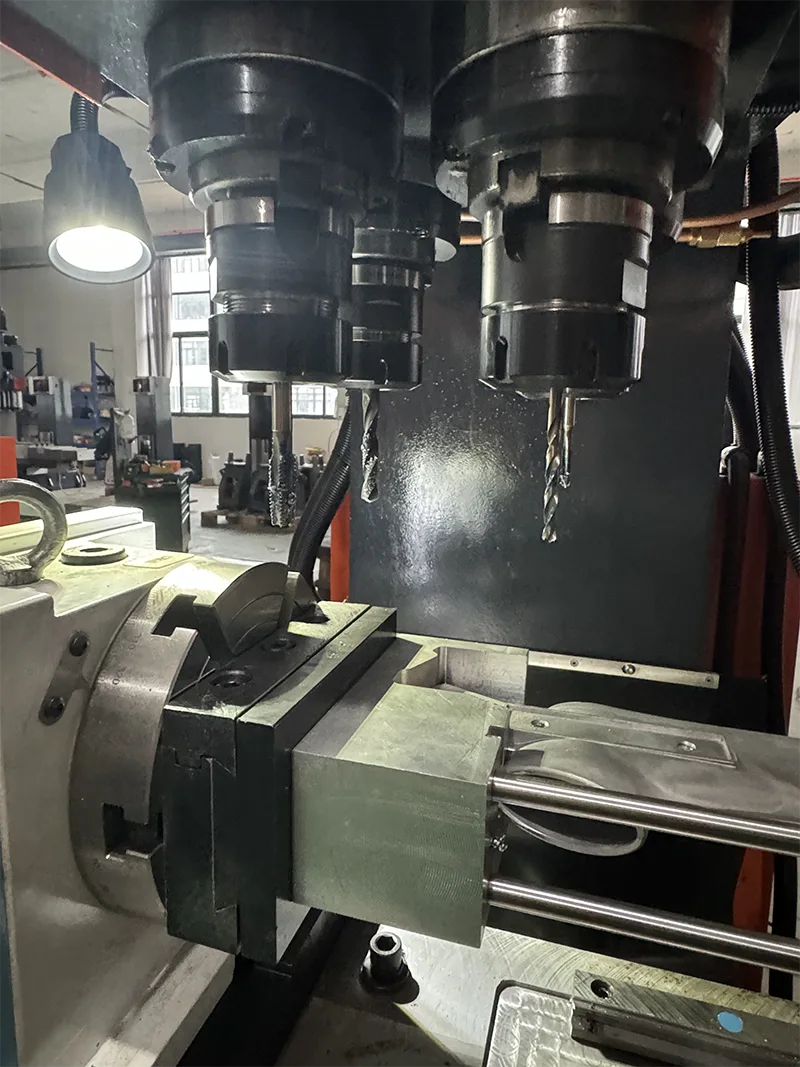

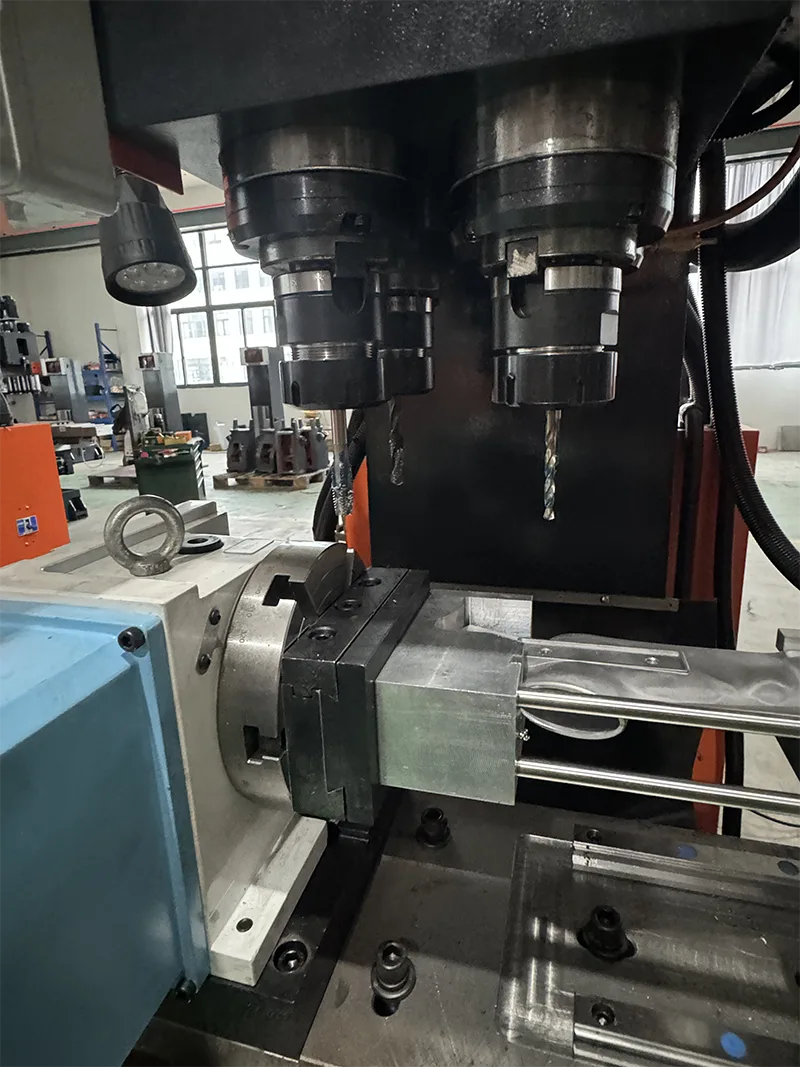

· Spindel: BT40 spindelkona. Spindelhylsa diameter 105mm. Spindelhastighet 0-3000 r/min.

· Styrbanor och kulskruvar: Hiwin linjära styrningar (6 enheter) och Dinghan-kulskruvar (3 enheter). Z-axeldelning 10 mm, X/Y-axeldelning 16 mm. Stöder kraftig skärning.

· Pneumatiska komponenter: Koreanska importerade pneumatiska komponenter.

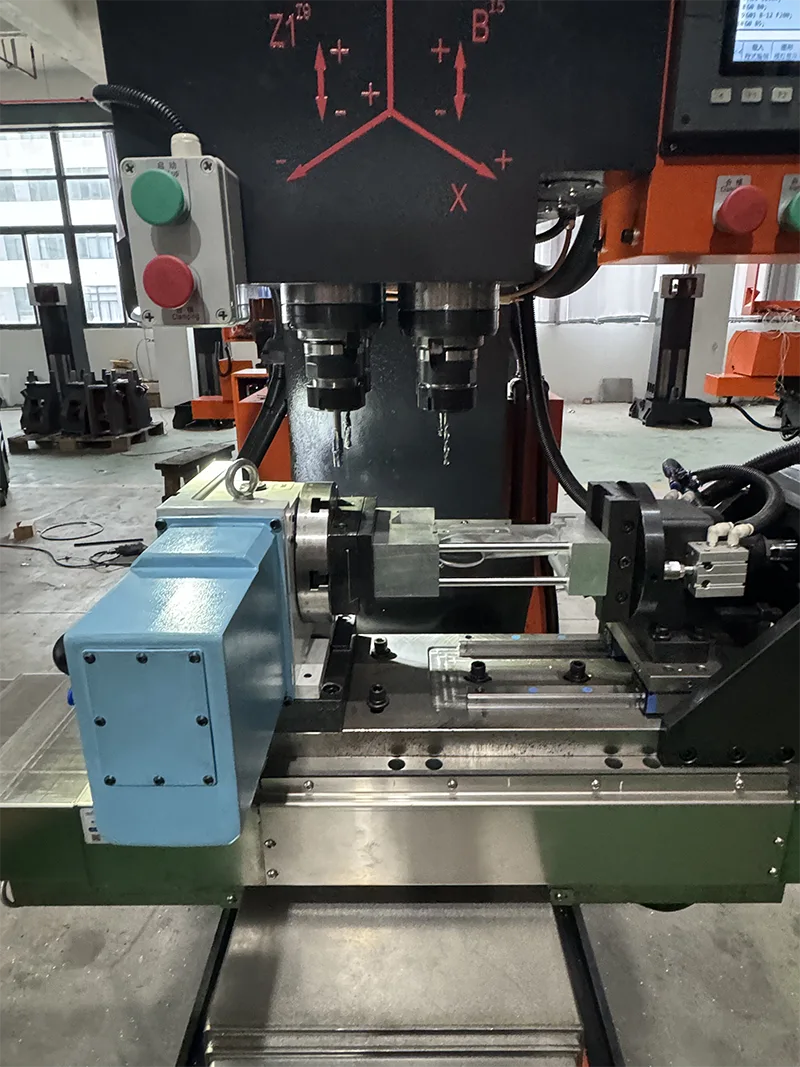

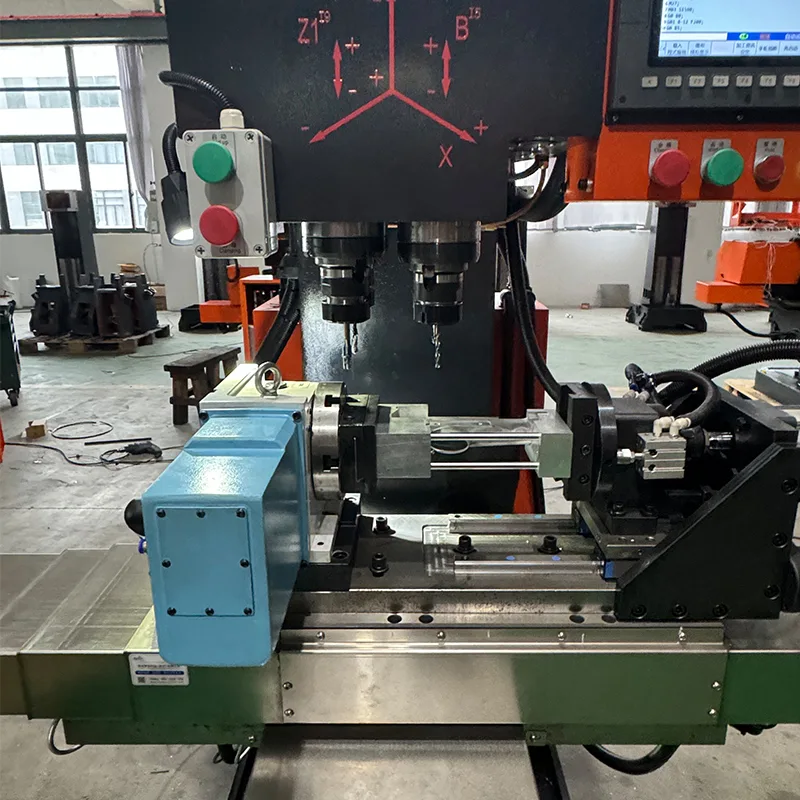

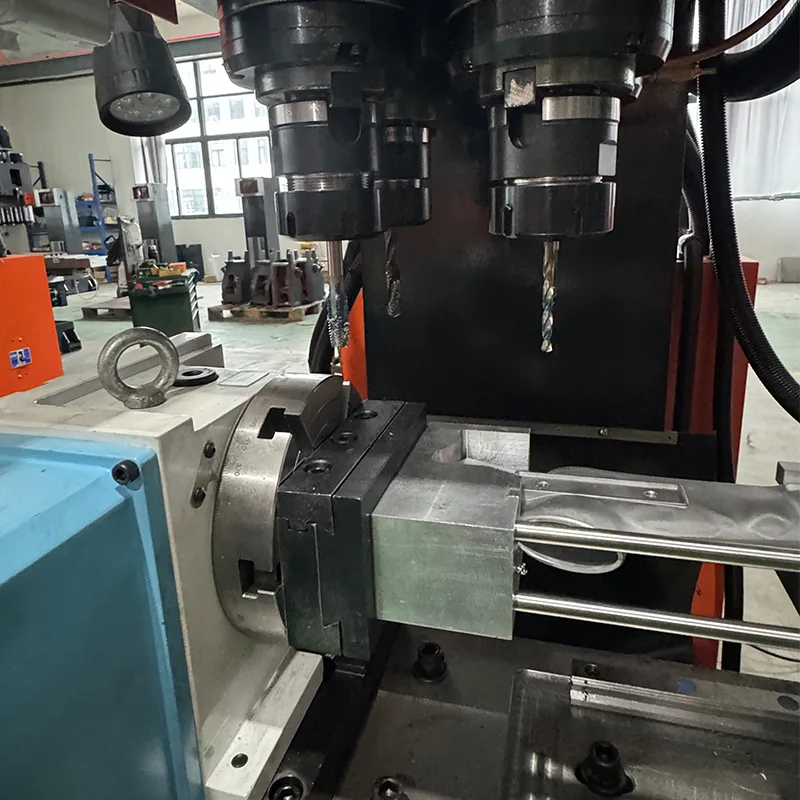

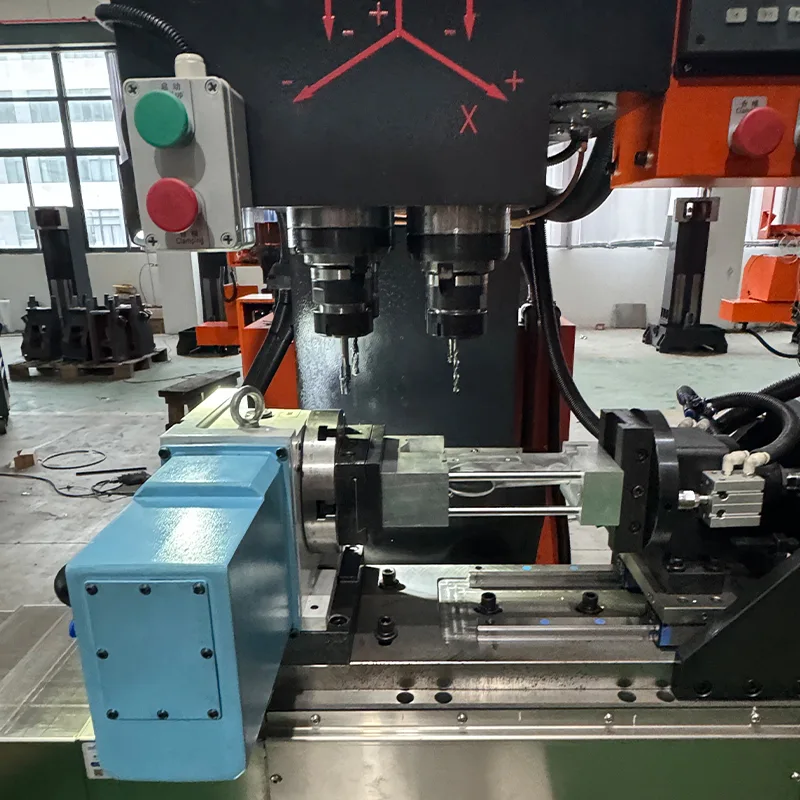

· Fjärde axeln: Utrustad med fjärde axeln för borrning, gängning, fräsning och slitsning på olika plan.

· Elektriska komponenter: elektriska komponenter av kinesisk standard. Kylvätsketank ingår.

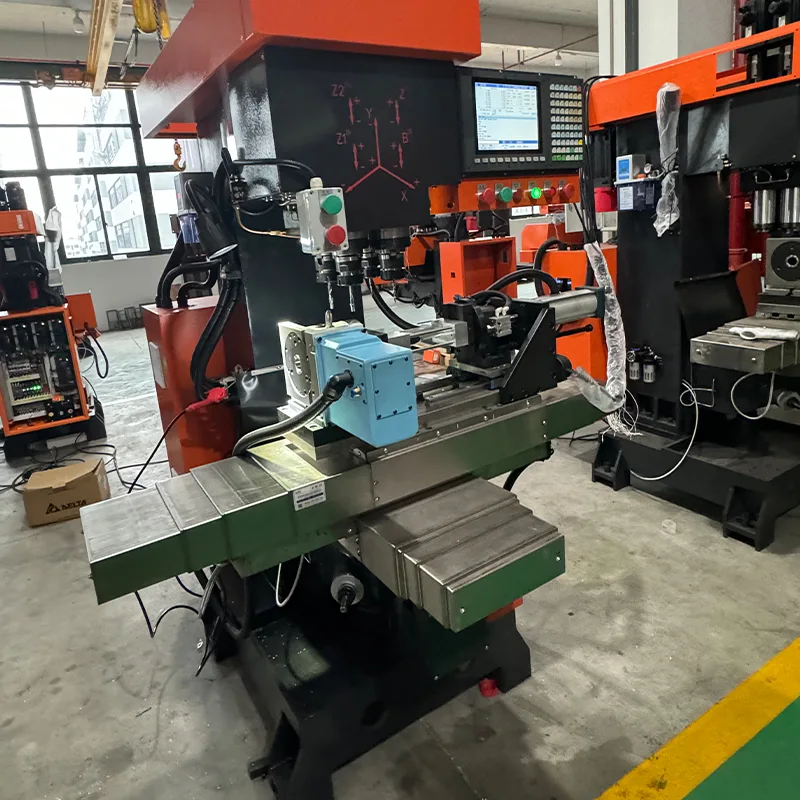

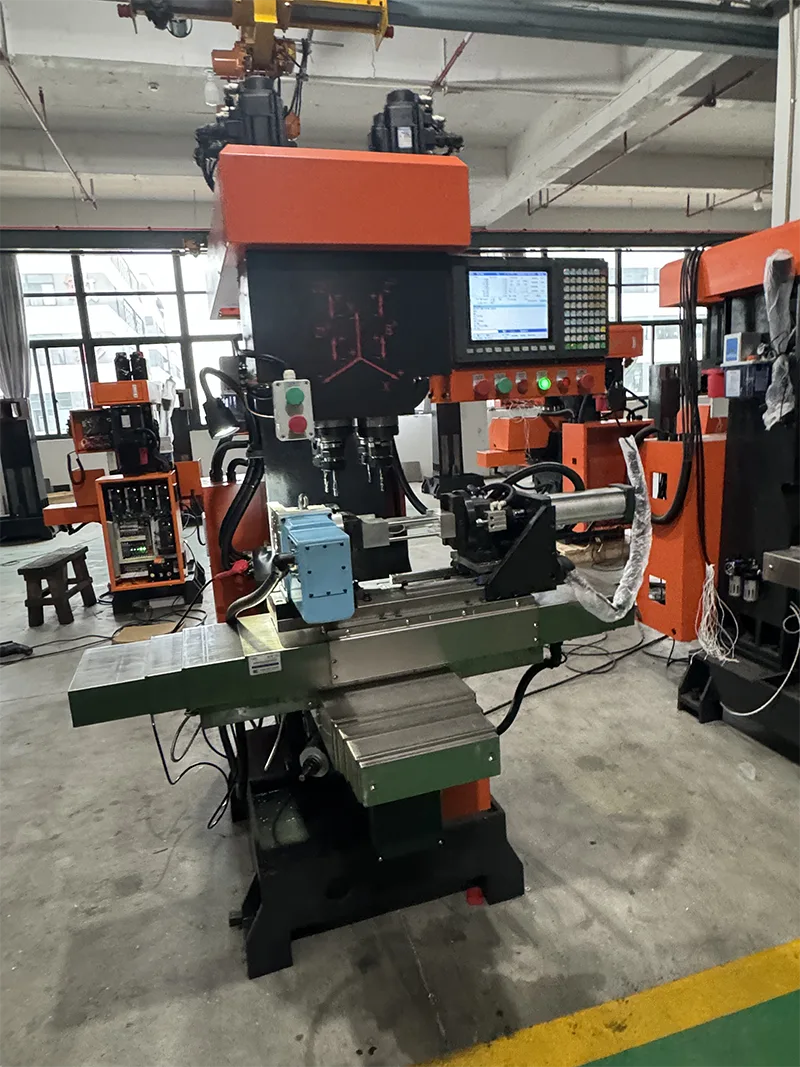

· Öppen typdesign: Ingen plåtkapsling. Öppen ramstruktur för enkel åtkomst och lastning av arbetsstycket.

Tekniska specifikationer

Följande tekniska parametrar gäller för ZSK540 Linear Guide Drilling Tapp Center Open Type.

Fjärde axelspecifikationer

ZSK540 linjärstyrd borrgängningscentrum öppen typ är utrustad med en fjärdeaxelenhet. Följande parametrar gäller.

Bearbetningsförmåga och operativa fördelar

ZSK540 Linear Guide Drilling Tapp Center Open Type är designad för effektiv produktion med följande möjligheter och fördelar.

· Fleraxlig bearbetning: 4-axlig CNC-funktion möjliggör borrning, gängning, fräsning och spårning på olika plan med den fjärde axeln.

· Tung skärkapacitet: Arbetsbord och mellanfäste med Hiwin rullstyrningar och rullkulor stödjer tunga skäroperationer.

· Hög precision: Digital positionering med hög repeterad positioneringsnoggrannhet. Snabb verktygsinställningshastighet.

· Produktivitet: Bekväm drift gör att en operatör kan köra flera maskiner, vilket minskar arbetskostnaderna och arbetsintensiteten.

· Utformning av öppen typ: Ingen plåtkapsling ger enkel åtkomst för laddning och underhåll av arbetsstycket.

Tillverkningsprocess & kvalitetssäkring

Yueli följer rigorösa tillverknings- och kvalitetskontrollprocesser för att säkerställa maskinens tillförlitlighet och precision.

· Materialbehandling: Gjutjärn bearbetat genom hög temperatur och åldringsbehandling under 6 månader.

· Precisionsmontering: Strikt monteringsprocess för linjära styrningar, kulskruvar och lager.

· Professionell skrapning: Skrapning av motorbas, skrapning av spindeländen och skrapning av pelarmontering.

· Kvalitetskontroll: Pitch-feldetektering med samtidig rakhetsmätning i X- och Y-riktningar. Spindelns vertikalitet till arbetsbordet inom 0,01 mm. Z-axelstyrning till bordets vinkelräthet inom 0,01 mm. X-Y-axelns styrbana vinkelrät inom 0,005 mm.

· Spårbarhet: Vetenskaplig produktion med fullt spårbart kvalitetskontrollsystem.

Applikationsfält

ZSK540 Linear Guide Drilling Tapp Center Open Type är lämplig för metallskärningsoperationer inom flera industrier som betjänas av Yueli.

· Material: Koppar, aluminium, zinklegering, stål.

· Sanitetsporslin – VVS-komponenter och armaturer.

· Brandskyddsventiler – ventilhus och komponenter.

· Hårdvara – hårdvara för dörrkontroll, elektrisk hårdvara.

· Bildelar – motorkomponenter, motorcykeltillbehör.

· Aerospace – precisionskomponenter.

· Maskintillverkning – allmänna maskindelar.

Vanliga frågor

Vad är skillnaden mellan den här modellen och den bifogade versionen?

Denna modell har ingen plåtkapsling. Det är en konfiguration av öppen typ.

Vad är spindelns avsmalning och maximal borrkapacitet?

BT40 spindelkona. Maximal borrdiameter är 50 mm. Maximal gängdiameter är 50 mm.

Vad är X- och Y-axelns rörelse?

X-axelns rörelse är 400 mm. Y-axelns rörelse är 280 mm.

Vilket märke är linjärstyrningarna och kulskruvarna?

Hiwin linjära styrningar och kulskruvar. Taiwan Syntec CNC-system. Koreanska importerade pneumatiska komponenter.

Vilka branscher är denna maskin lämplig för?

Sanitetsartiklar, brandskyddsventiler, hårdvara, elektrisk hårdvara, flyg, maskintillverkning, bildelar.
