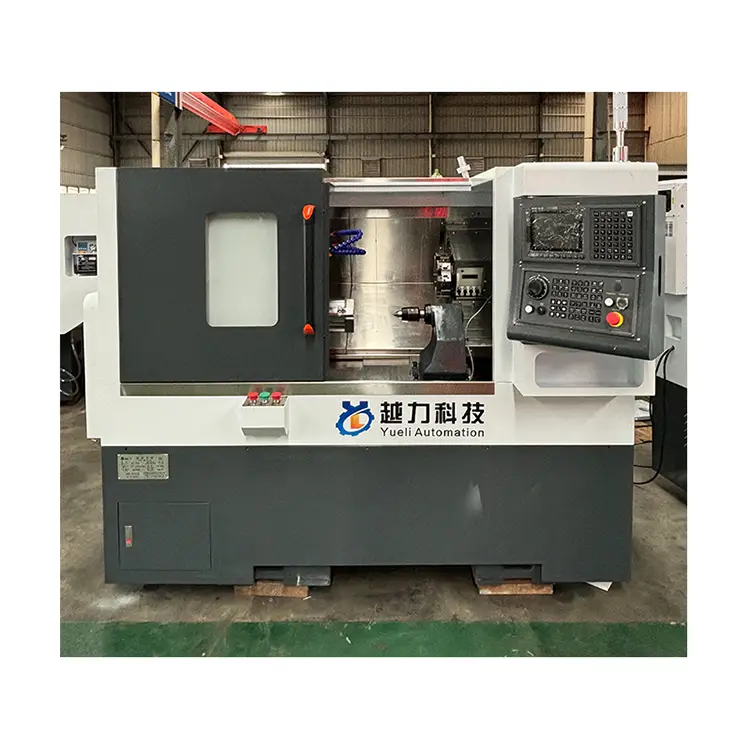

Verktyg tornet svansen cnc svarv

HL-45L Tail Top CNC svarvSerienummerProjektEnhetSpecifikationer (dimensioner)anmärkningar1Storleken på bänkskivanmm300*260 2Z-axelresamm460 3X-axelresamm200 4Maximal rotationmm450 5Avståndet från mitten av huvudaxeln till dragplattans bordsytamm63 6Avståndet från m......

Modell:YL-45L

Skicka förfrågan

Produktbeskrivning

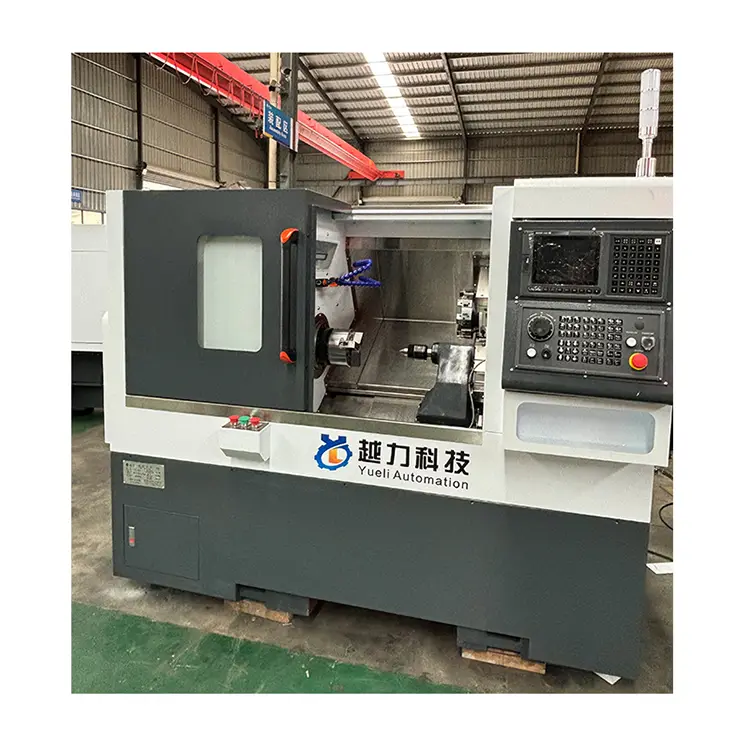

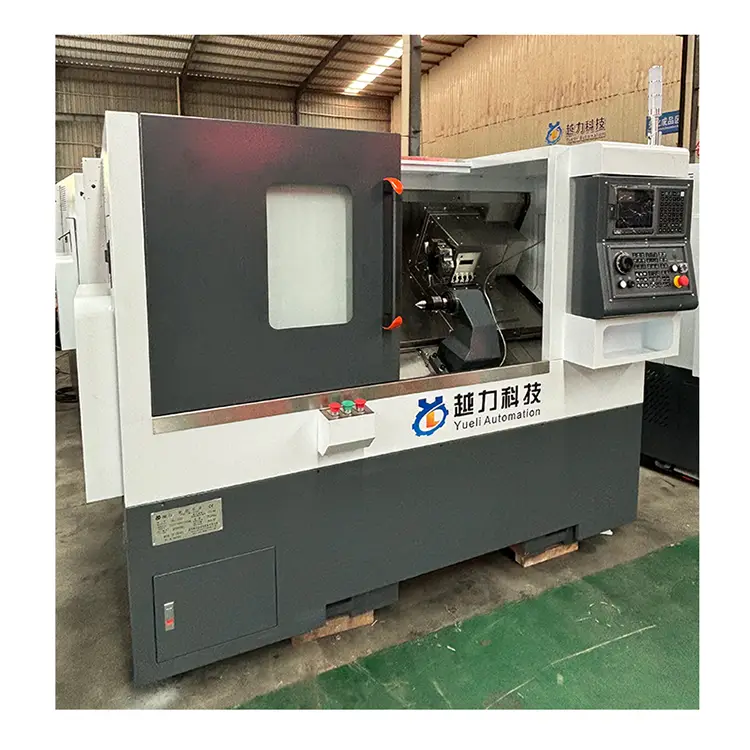

HL-45L Tail Top CNC svarv

Serienummer	Projekt	Enhet	Specifikationer (dimensioner)	anmärkningar
1	Storleken på bänkskivan	mm	300*260
2	Z-axelresa	mm	460
3	X-axelresa	mm	200
4	Maximal rotation	mm	450
5	Avståndet från mitten av huvudaxeln till dragplattans bordsyta	mm	63
6	Avståndet från marken till mitten av huvudaxeln	mm	1050
7	Maximal bearbetningslängd	mm	380 (inklusive Chuck)	Ta Acer LQ63/80-220-8T Servo Turret som ett exempel
8	Maximal vriddiameter	mm	375	Ta Acer LQ63/80-220-8T Servo Turret som ett exempel

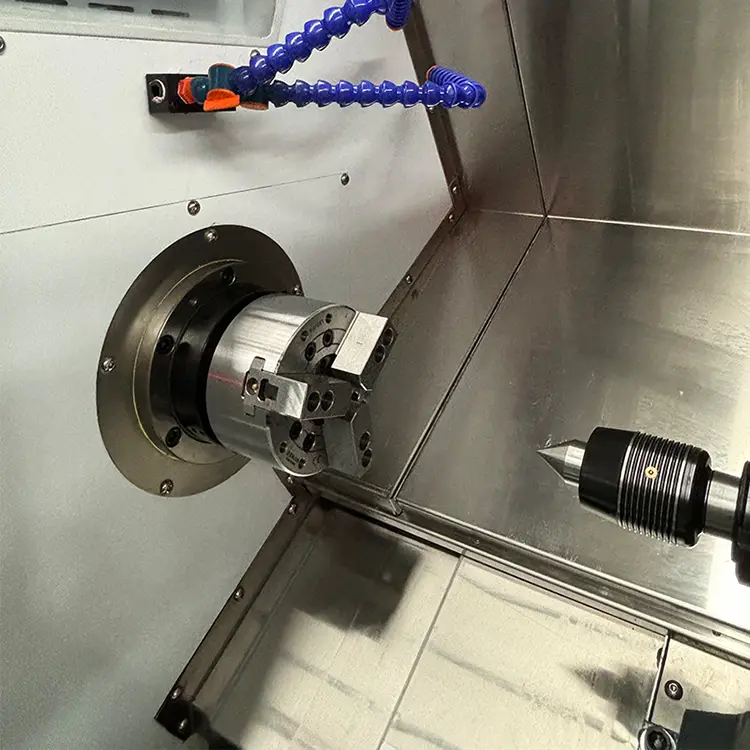

9	Spindelmodell (spindeldiameter)	mm	A2-5 (170)
10	Spindelhastighet	Varvtal	0-5000
11	X.Z -bollskruvspecifikationer		3210/3210
12	Specifikation av X Guide Rail		30 rullar	4 Slider-Normal
13	Z Guide Rail Specification		30 rullar	4 Slider-konventionell förlängning
14	Anslutningsmetod för Main X.z -motorn		Synkroniseringsband / direktanslutning / direktanslutning
15	X.Z Motorfläns/stopp	mm	130/110

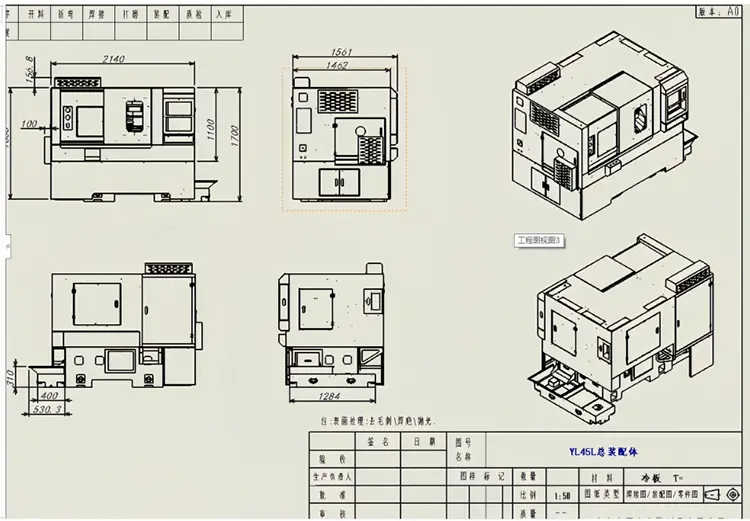

16	Optiska maskindimensioner (längd, bredd, höjd)	mm	187510211263
17	Vikt	ton	Cirka 1,8T	Innehåller inte det inre och yttre täckverktygstornets spindel
18	Knivbelastningsmetod		63 Servotorn

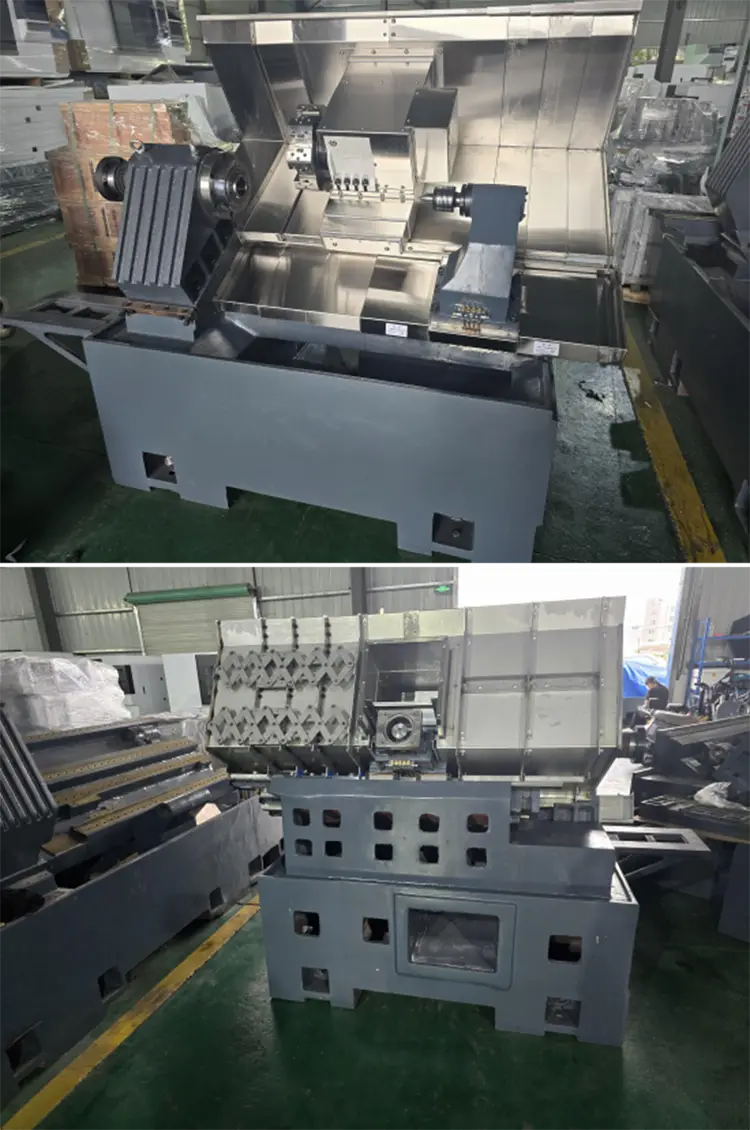

19	Formens form och lutning		Sängen lutas vid 30 grader

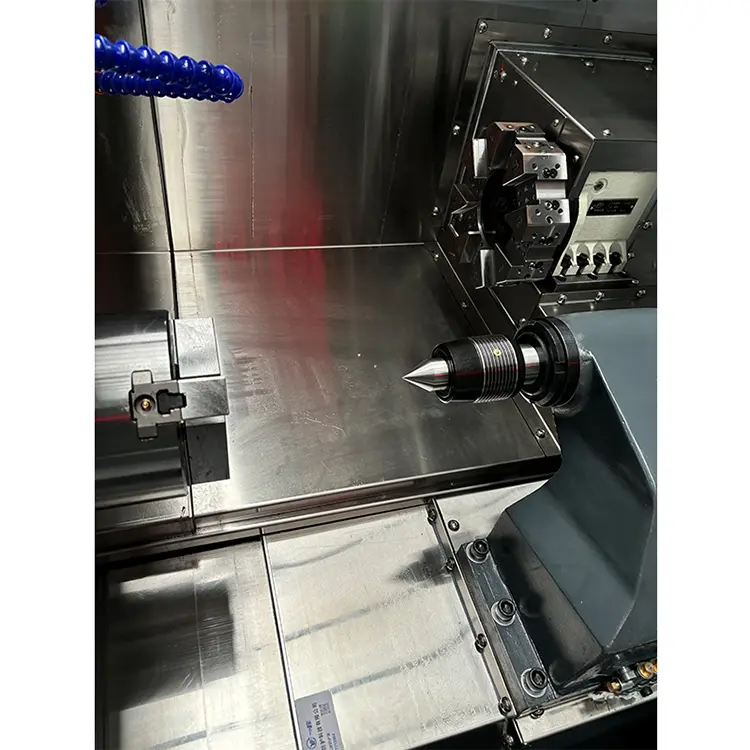

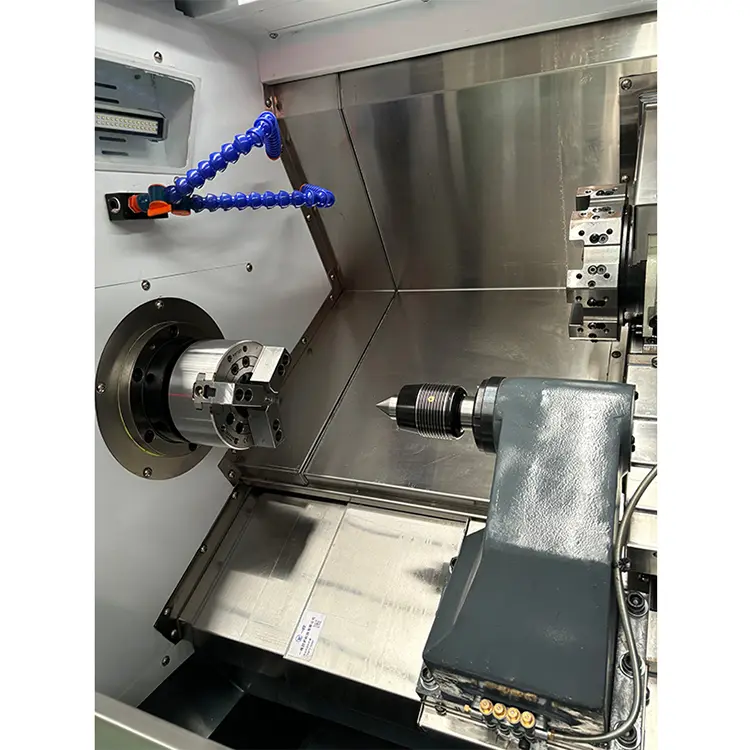

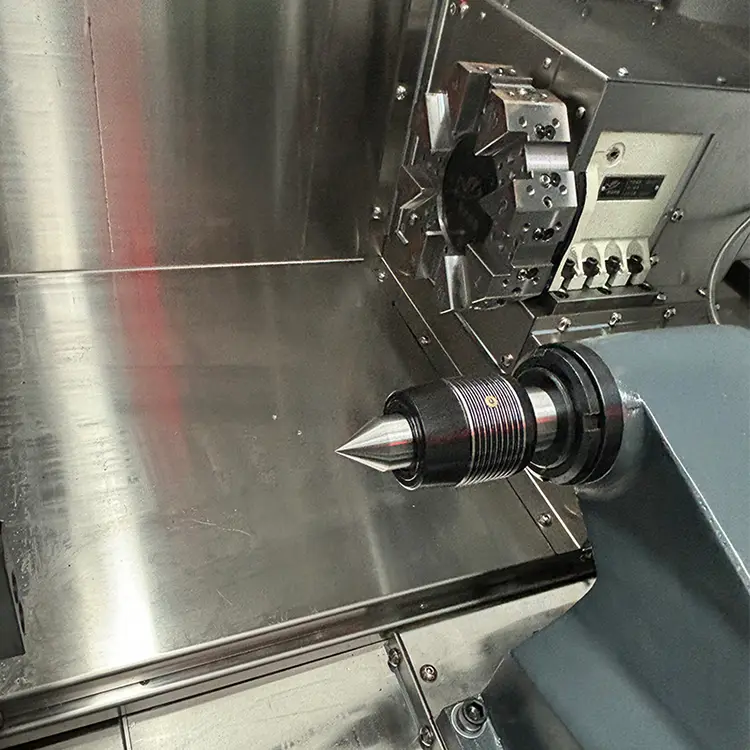

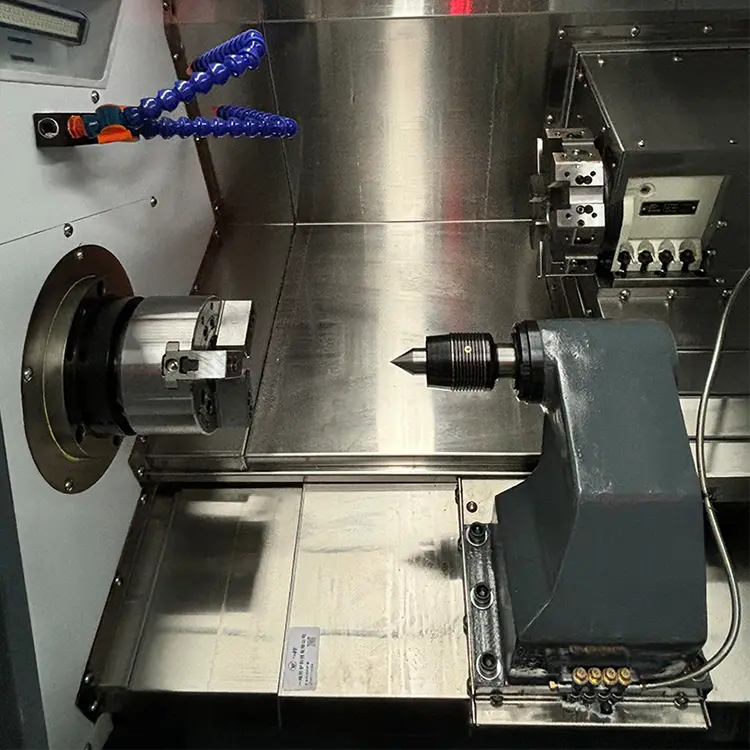

20	Svans		Säte
21	Svansmätningsmetod		hydraulisk foder
22	Resplan för svansstol		500
23	Bakmodell		Sparrow 4

Modellkonfiguration
en dels namn	Ursprungsort/specifikation	en dels namn	Ursprungsort/specifikation
numeriskt kontrollsystem	Fanucoi-tfplus (5)	X och Z Axis Servo Motor + Drive	Fanucoi
32 Precisionskulskruv	Japan thk	Huvudsaxelmotor	Huarong 7.5kW
30 Precision Linjär rullskena	Japan thk	Hydraulisk roterande cylinder	Taiwan
Tubulär precision spindelmontering	NSK -lager, Japan	kyl-	750W
hydraulisk tryckstation	Taiwan	krafthuvud	3 arbetsstationer 11.4N
Slumpmässig bilaga
en dels namn	Modell/specifikation	en dels namn	Modell/specifikation
Elastiska klämmor (för hållmaterial)	1 (slumpmässig)	Bilverktygshållare, borrverktygshållare	Bilverktygshållare 3, två borrverktygshållare
Borrrör	ER20A har två långa stavar	Allen Key	1 uppsättning
